Типовой ряд KN/F, KNP/F, KN-D/F, KNP-D/F
Стр . 17
9520-850-ru Ревизия 12
TM 8958 Издание 11/2013

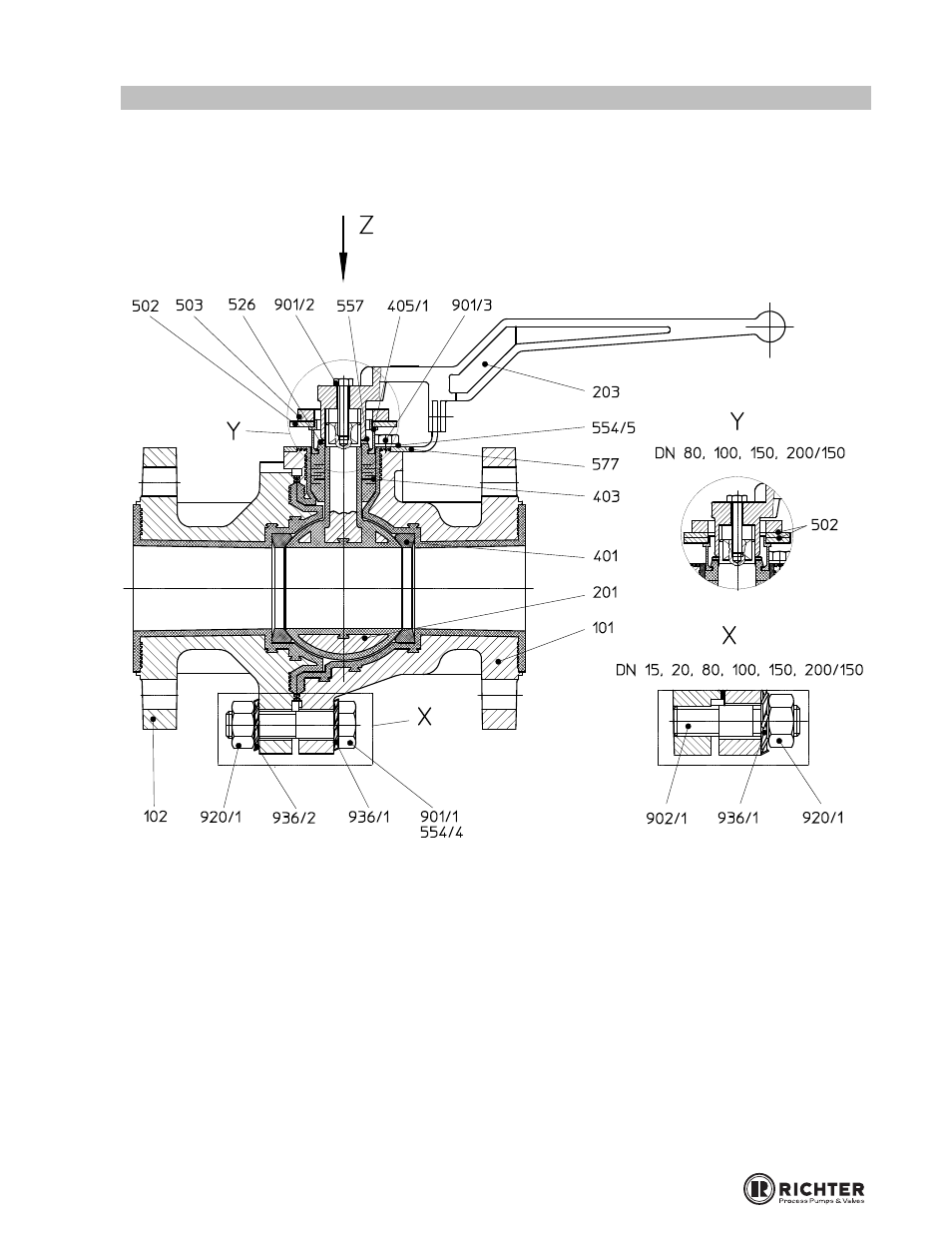

10.2 Изображение в разрезе . Шаровой кран
Шаровой кран с шаровидным валом и рукояткой
DN 15 – DN 200/150
Отверстия болтов для фланца и кожуха на чертеже смещены на 45°.
