Типовой ряд KN/F, KNP/F, KN-D/F, KNP-D/F
Стр . 13
9520-850-ru Ревизия 12
TM 8958 Издание 11/2013
9 Уход за оборудованием
♦
Все ремонтные работы разрешается проводить
только квалифицированным специалистам при
использовании подходящих инструментов .
♦
Расположение , обозначение и позиции всех
относящихся к арматуре отдельных частей см .
Глава 10.
♦
Запасные части необходимо заказывать с
указанием маркировки арматуры .
♦
Использовать только оригинальные запасные
части .
♦
Во избежание разгерметизации надлежит
периодически проверять винтовые соединения
согласно эксплуатационным требованиям .
Моменты затяжки винтов см . Глава 1.2.
9.1 Демонтаж шарового затвора с
валом со сферической
головкой
9.1.1 Шаровой затвор с рычагом
Снять рычаг 203.
Удалить заземляющую шайбу 557.
Снять нажимную крышку сальника 503 и
пружинную крышку сальника 502.
Упорное кольцо 405/1 сильфон сальника 403 и
пружинная шайба 526 ( не для DN 150, 200/150 и
200) являются одним блоком , и он вынимается
с помощью 2 отвёрток .
Разъединить винтовое соединение патрубок
102 / патрубок корпуса 101.
Снять патрубок 102.
( Только для модели DN200) Монтажную
втулку ( см . раздел 1.2) осторожно до упора
всунуть в направляющую вала в патрубке
корпуса .
Вал со сферической головкой 201
демонтировать в закрытом положении . При
этом следить за тем , чтобы не повредить
обшивку корпуса .
( Только для модели DN200) Осторожно
вытащить монтажную втулку .
Снять посадочные кольцо 401.
9.1.2 Сильфон сальника
Извлечь пружинную шайбу 526.
Отсоединить упорное кольцо 405/1 и сильфон
сальника 403 путём разжимания .
9.1.3 Шаровой затвор с приводом
Снять привод 850 и соединительную муфту
804.
Снять нажимную крышку сальника 503 и
пружинную крышку сальника 502.
Снять колпак 510.
Дальнейший демонтаж осуществляется , как
описано в главах 9.1.1 и 9.1.2.
9.2 Монтаж
Перед монтажом очистить все детали и
проверить детали с пластиковой облицовкой на
предмет повреждений .
Поместить посадочные кольца 401 в патрубок
корпуса 101 и патрубок 102.
( Только для модели DN200) Монтажную
втулку ( см . раздел 1.2) осторожно до упора
всунуть в направляющую вала в патрубке
корпуса .
Вал со сферической головкой 201 монтировать
в закрытом положении . При этом следить за
тем , чтобы не повредить обшивку корпуса .

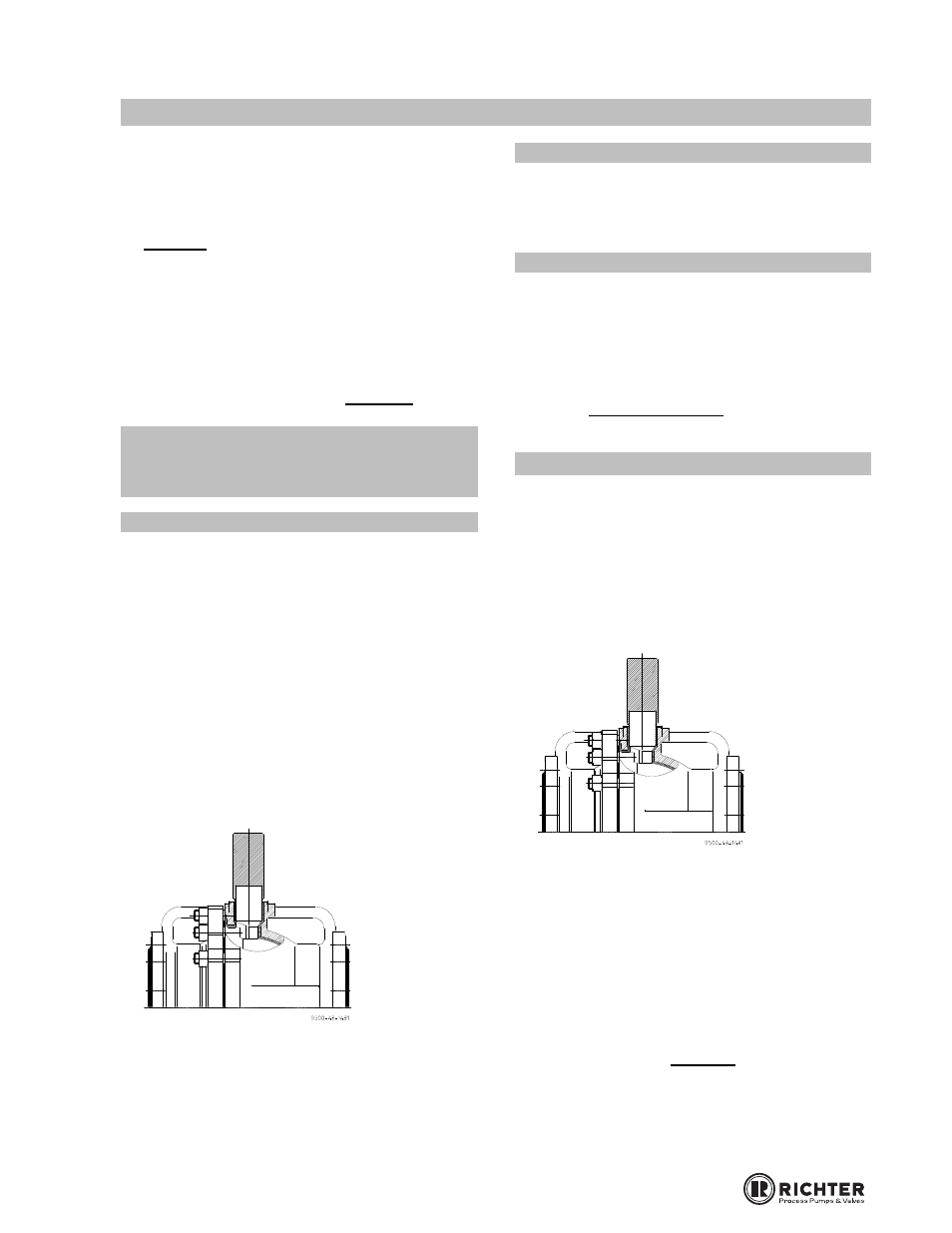

ПРИМЕЧАНИЕ : Дополнительное отверстие в
вале со сферической головкой , напр ., для
свободы застойной зоны в закрытом положении
должно быть расположено на стороне p1. См .
( Только для модели DN200) Осторожно
вытащить монтажную втулку .
Установить патрубок 102. Смазанные болты
кожуха затянуть крест - накрест при соблюдении
момента затяжки в главе 1.2.
