Страница 4: Типовой ряд rss/f
Типовой ряд RSS/F
Страница 4
9560-860-ru
Ревизия 11
TM 8726
Издание 01/2013

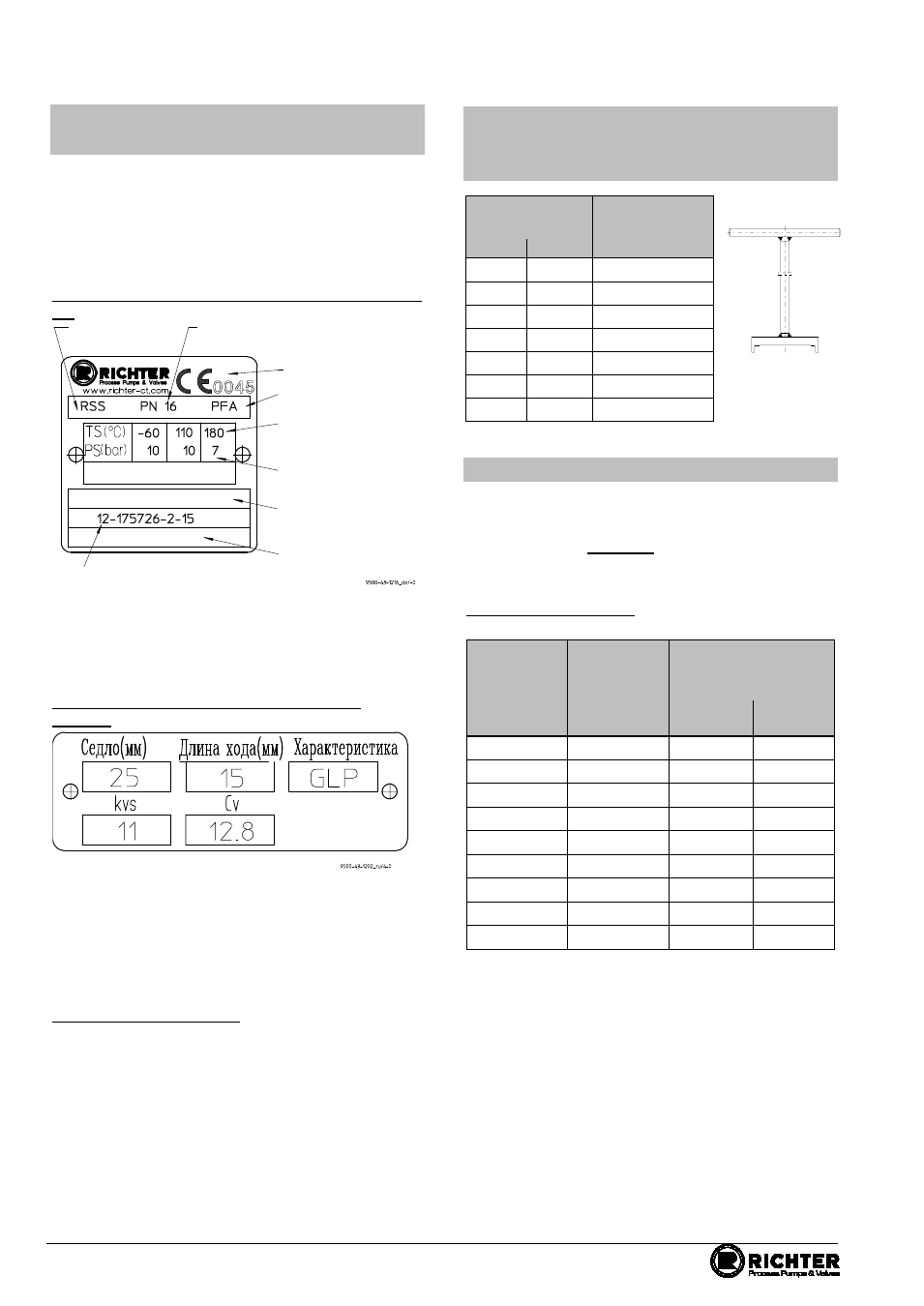

1.1
Фирменная табличка, CE и
маркировка на корпусе
Фирменная табличка из высококачественной
стали прикреплена заклёпками к корпусу:
Если пользователь крепит свою маркировку,
необходимо следить за тем, чтобы арматура
совпадала с назначением.
Пример: Фирменная табличка с маркировкой
CE
Для размеров DN 15, 20 т 25 не требуется
маркировка CE, фирменная табличка является
соответствующей без маркировки CE.
Пример: табличка для регулировочных
данных
Если установлен усиленный сильфон, на это
указывает следующая табличка :
HD - BVA =
усиленный сильфон с опорными
кольцами из высокосортной стали
HD - BKo =
усиленный сильфон с опорными
кольцами из угля PTFE
Маркировка на корпусе:
В соответствии с DIN EN 19 и AD 2000 A4 на
корпусе видимы:
♦
Проход фланца
♦
Расчётное давление
♦
Материал корпуса
♦
Марка производителя
♦
№ выплавки/маркировка литья
♦
Дата литья
♦
Стрелка для пропускного направления
1.2
Инструмент для
завинчивания сёдел
клапанов
Проход
фланца
Номенклатур
ный №
[мм]
[дюйм]
15, 20
½“, ¾“
9568-96-1011
25
1“
9568-96-1001
40
1½“
9568-96-1002
50, 65
2“
9568-96-1003
80
3“
9568-96-1004
100
4“
9568-96-1005
150
6“
9568-96-1013
1.3
Моменты затяжки
Все болты смазанные затягивать крестом !
Нельзя превышать указанные моменты затяжки.
Исключение см.
раздел 8, фланцевое соединение
арматура/трубопровод негерметично.
Рекомендуются следующие моменты затяжки:
Винты трубопровода, фланец в соответствии с
DIN/ISO
Условный
проход
фланца
Винты
Момент затяжки
[мм]
[ISO/DIN]
[Нм]
[фунт*
дюйм]
15
4 x M 12
6
55
20
4 x M 12
8
70
25
4 x M 12
10
90
40
4 x M 16
20
175
50
4 x M 16
26
230
65
4 x M 16
40
355
80
8 x M 16
25
220
100
8 x M 16
35
310
150
8 x M 20
65
575
Типовой ряд
Расчетное давление
Маркировка знаком СЕ
Материал обшивки
Мин./макс. опустимая
температура
Макс. допустимое
давление
Крутящий момент
для привода
Год изготовления –
№ партии – Положение -
Количество арматур
Спец. информация
клиента
