Типовой ряд RSS/F
Страница 19
9560-860-ru
Ревизия 11
TM 8726
Издание 01/2013

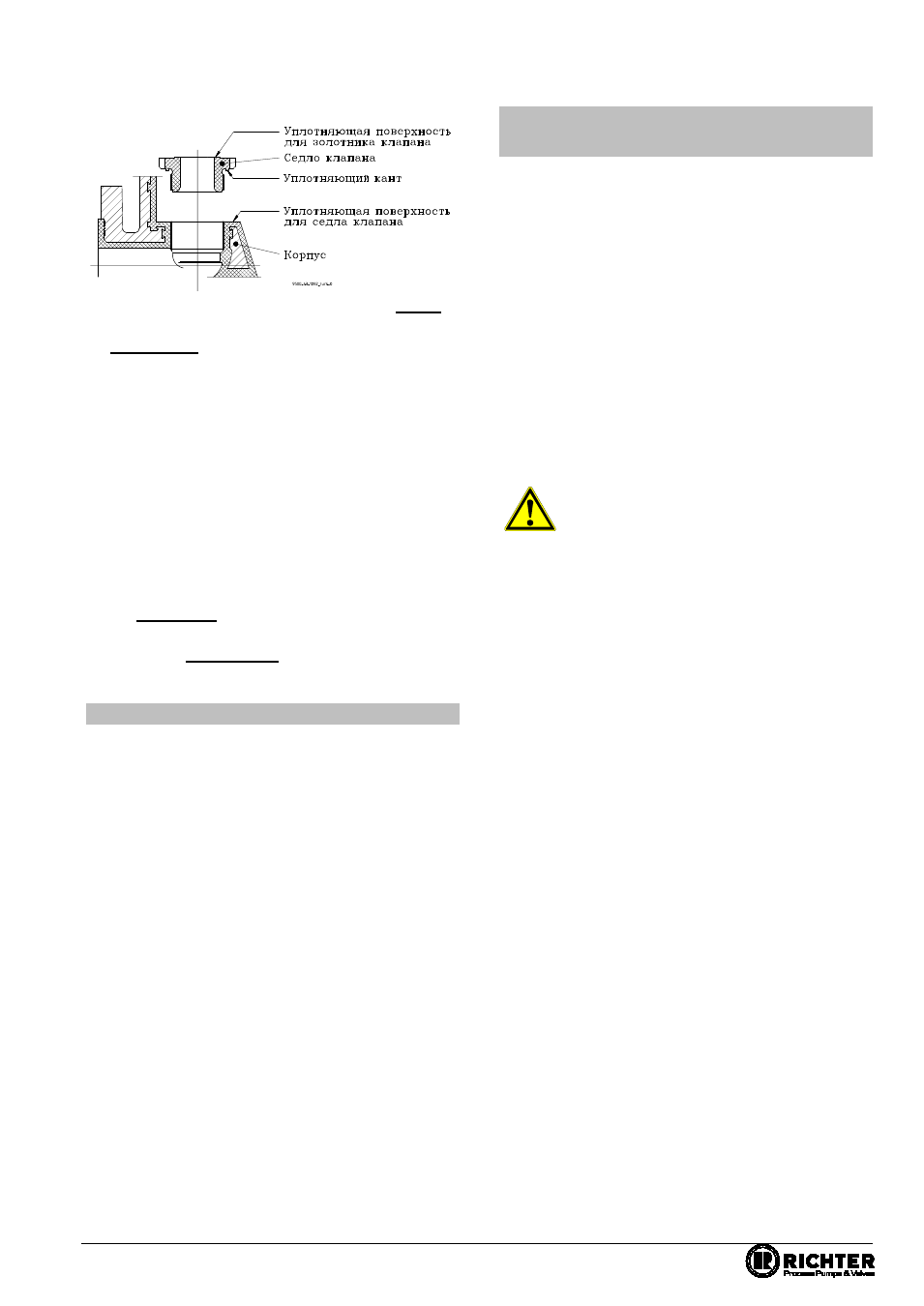

Рис. 5
 Удалить верхнюю часть клапана, как описано в
разделе 9.2.
 С помощью
Richter
инструмента для
завинчивания вывинтить седло клапана 205 из
корпуса.
Правая резьба.
 Тщательно очистить уплотняющую
поверхность в корпусе 100 и проверить на
наличие повреждений.
 Если имеются повреждения, можно
попробовать подработать уплотняющую
поверхность.
 С помощью Richter инструмента для
завинчивания ввинтить новое седло клапана
205
без смазки в корпус 100. Моменты затяжки
см. раздел 1.3.
 Дальнейший монтаж осуществляется, как
описано в разделе 9.2 .
9.3.1 V-
образный золотник
В отличие от нормального золотника диаметр
седла клапана меньше, чем диаметр V-образного
золотника.
V-
образный золотник туго прижимается к
пружинному уплотнительному кольцу седла
клапана. Оно и является уплотнением золотника.
9.4
Установка исполнительного
привода
♦ Установка исполнительного привода
различается в зависимости от изделия и типа.
♦ Соблюдайте инструкцию по эксплуатации
исполнительных приводов, позиционных
регуляторов и прочих принадлежностей.
Особо следует соблюдать следующее:

Подъёмный шток 800 ни в коем случае нельзя
крутить, чтобы подогнать под муфту 804. При
повороте влево он иначе вывернулся бы из
металлического стержня сильфона 206.
 Производители приводов предписывают,
чтобы клапан при установке муфты 804
находился в закрытом положении. В таком
закрытом положении некоторые сильфоны в
клапане являются с предварительным натягом.
Они возможно открыли бы клапан. Поэтом
подъёмный шток 800 при установке
муфты 804 следует держать в закрытом
положении.
Необходимо проверить защитную функцию, а
именно открытие и закрытие клапана при
отключении воздуха или электропитания.
