Страница 18: Типовой ряд rss/f
Типовой ряд RSS/F
Страница 18
9560-860-ru
Ревизия 11
TM 8726
Издание 01/2013
9.2.3
Замена уплотнительных колец
Сальниковые кольца 402/1 и упорное кольцо
405
снимать только в случае, когда это
необходимо.
Направляющие кольца 302 снимать только в
случае, когда это необходимо. Для этого
использовать
остроконечный
инструмент,
например, чертилку или отвёртку.
При DN 80 и DN 100 (3“ и 4“): Направляющую
801
снимать только при необходимости.
Выдавить с помощью пресса в направлении
сальника.
Проверить, в порядке ли ещё седло клапана 205.
Если нет: Произвести замену. См.
раздел 9.3.
9.2.4
Монтаж
DN 15 - DN 65 (½“.– 2½“)
Вставить направляющие кольца 302/1, 302/2.
Зажать подъёмный шток 800 в тиски
зажимными губками.
Сильфон 206 без смазки навинтить на
подъёмный шток 800 и затянуть вручную.
Проверить, подходит ли новый золотник
клапана 204 в седло клапана 205. При этом
следить за тем, чтобы не седло клапана, не
золотник клапана не были повреждены.
Золотник клапана 204 навинтить без смазки на
сильфон 206 и затянуть вручную.
Шнур
круглого
сечения
522
вдавить вплоть до
10
мм в золотник
клапана 204. Тем
самым
будет
облегчён
следующий демонтаж.

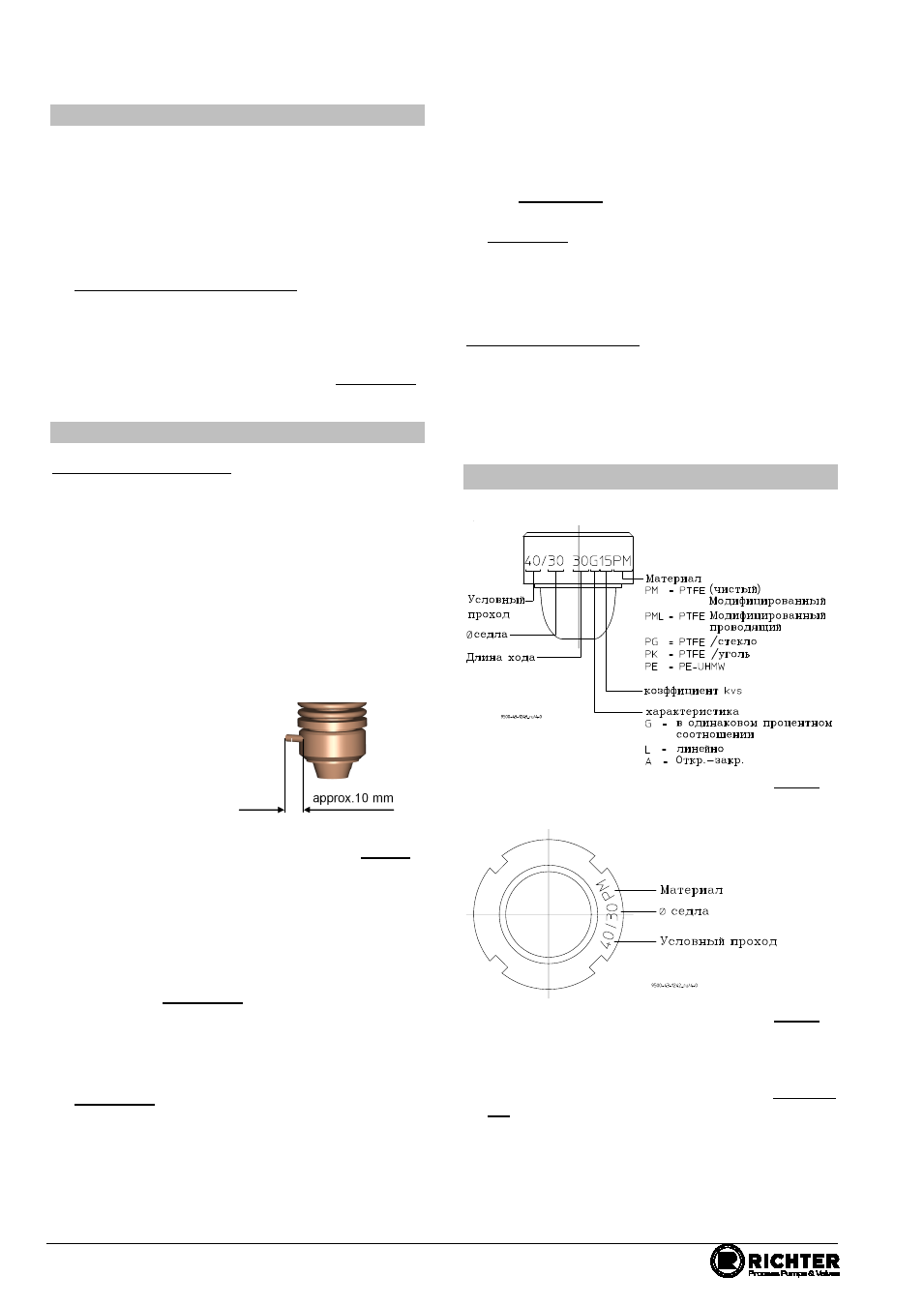

Рис. 2
Подъёмный шток 800 с сильфоном 206 и
золотник клапана 204 без смазки установить в
крышку 106.
Сальниковые кольца 402/1 переставить на 90°
и вложить упорное кольцо 405 в крышку,
затянуть гайкой сальника 404. Моменты
затяжки см.
раздел 1.3.
Навинтите ограничение хода 508 и контргайку
920/2
на подъёмный шток 800.
Осторожно опустите верхнюю часть в корпус.
Установить крышку 106. Моменты затяжки см.
раздел 1.3.
Если был демонтирован колпак 510 или
крышка 516, сейчас снова его установить.
Крепко затянуть шлицевую гайку.
Надеть защитный кожух 687 с помещёнными
пружинными стопорными кольцами 954/1 на
подъёмный шток 800.
Надеть хомутик 937/1 на подъёмный шток 800.
Если был снят исполнительный привод 850,
сейчас его снова установить.
Отрегулировать клапан и установить муфту.
См.
раздел 9.4 .
Отрегулировать ограничение хода 508. См.
раздел 9.1.
Закрепить защитный чехол 687 с хомутиком
937/1.
Снова подсоединить подключение системы
предупреждения.
DN 80 – DN 150 (3“ – 6“)
Вжать направляющую 801 без смазочного
вещества в крышку 106.
Теперь далее как описано при монтаже DN 15 -
DN 65 (½“.– 2½“).
9.3
Замена седла клапана
Седло клапана имеет маркировку:
Рис. 3
Золотник клапана имеет маркировку:
Рис. 4
♦
Для монтажа и демонтажа седла клапана 205
необходим инструмент для завинчивания.
Номенклатурные номера для отдельных
условных проходов перечислены в
разделе
1.3.
♦
Новое седло клапана до монтажа хранить в
защищенном месте. Уплотняющая кромка и
уплотняющая поверхность не должны иметь
повреждений.
ок. 10 мм
