Типовой ряд RSS/F
Страница 17
9560-860-ru
Ревизия 11
TM 8726
Издание 01/2013
9
Уход за оборудованием
♦
Все
ремонтные
работы
разрешается
проводить
только
квалифицированным
специалистам при использовании подходящих
инструментов.
♦
Расположение, обозначение и позиции всех
относящихся к арматуре отдельных частей см.
pаздел 10.
♦
Запасные части необходимо заказывать со
всеми данными согласно маркировке на
арматуре.
♦
Использовать
только
оригинальные
запасные части.
♦
Персонал по техническому обслуживанию
может на месте решить, демонтировать ли
арматуру из трубопровода во время текущих
ремонтных работ или нет.
В любом случае соблюдать
раздел 7.3.
♦
Остаётся
в
ведение
персонала
по
техническому обслуживанию, демонтировать
ли исполнительный привод или другие
принадлежности во время текущих ремонтных
работ.
♦
Про повторном монтаже привода следует
соблюдать
раздел 9.4.
♦
Чтобы избежать негерметичности, проводить
периодическую
проверку
соединительных
болтов в соответствии с эксплуатационной
необходимостью.
Моменты затяжки см.
раздел 1.3.
9.1

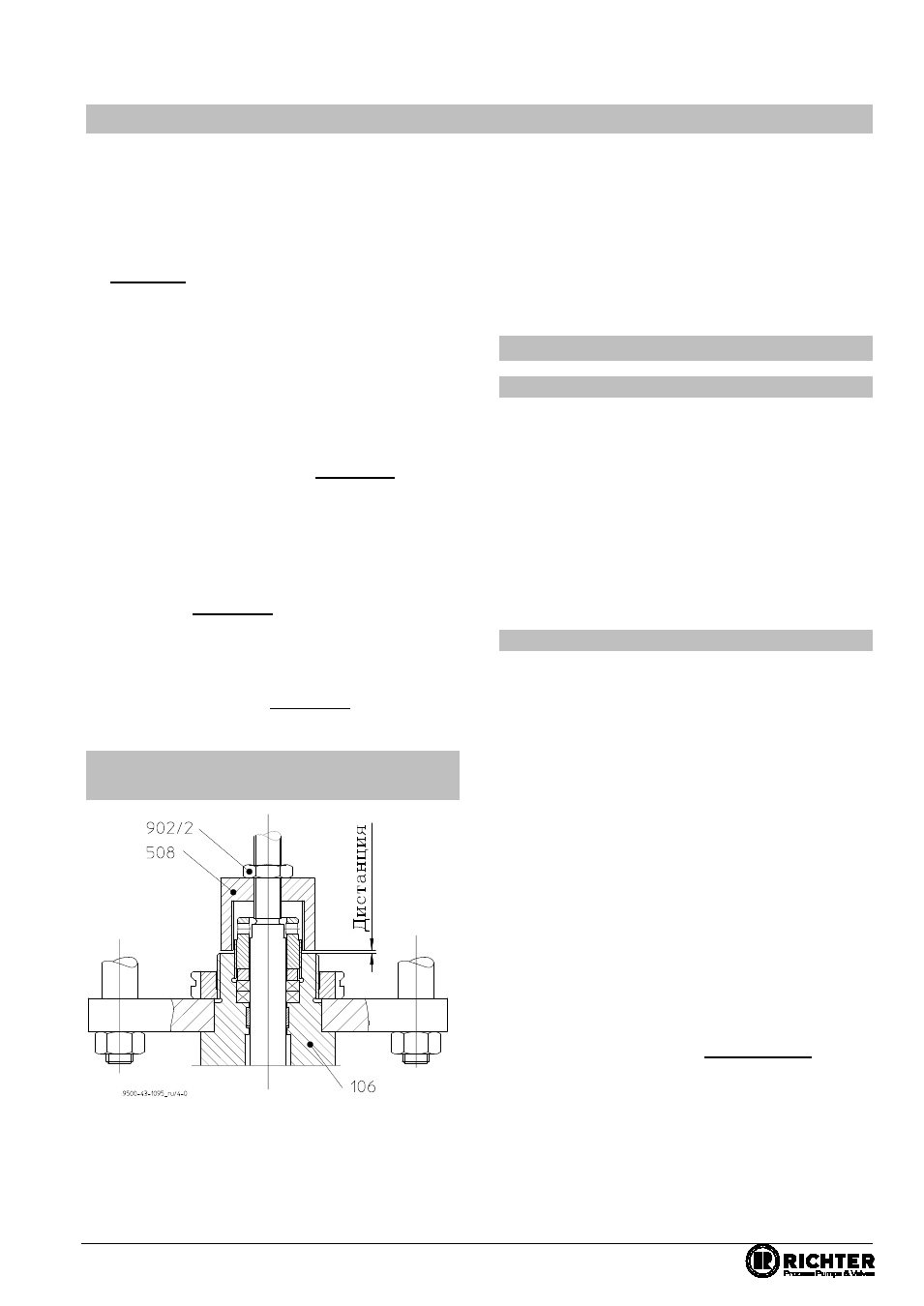

Регулировка ограничения
хода
Чтобы клапан плотно закрывался, нужно
соблюдать дистанцию между ограничением хода
508
и крышкой 106:
DN 15 – 50 (½“.– 2“)
: 0,5 mm
DN 65 – 150 (2½“ – 6“) : 1,0 mm
Если этих дистанций не имеется, ограничение
хода следует установить заново :
Закрыть клапан.
Снять защитный чехол 687.
Установить ограничение хода 508 на
правильную дистанцию.
Затянуть контргайку 920/3.
9.2
Демонтаж
9.2.1
Ремонт верхней части
При этом речь идёт в основном о следующих
работах :
♦
Замена золотника клапана 204.
♦
Замена сильфона 206.
♦
Проверка и возможная замена металлических
деталей верхней части.
Далее описывается полный монтаж и демонтаж.
Если требуются только узловые сборки, их можно
извлечь из текста.
9.2.2
Демонтаж золотника клапана
Установить золотник клапана 204 в открытое
положение, когда установлен привод 850.
Удалить болтовое соединение 901/1, 1x936/1,
1x936/2
и 920/2 (DN 100 (4“) 902/2, 1x936/1,
1x936/2, 920/1
и 920/2).
Крышку 106 вертикально извлечь из корпуса
100.
Снять защитный чехол 687, ограничение хода
508
и гайку сальника 404.
Извлечь подъёмный шток 800 с сильфоном 206
и золотник клапана 204 по направлению вниз.
Зажать подъёмный шток 800 в тиски
зажимными губками.
Шнур круглого сечения 522 вытянуть из
золотника клапана 204 с помощью цанги.
Вручную или с помощью ленточного ключа
открутить золотник клапана 204.
Правая резьба.
Вручную или с помощью ленточного ключа
открутить сильфон 206. Правая резьба.
В случае усиленного сильфона опорные
кольца 231 и опорная шайба 232 не
снимаются.
