10. screw two rear shelf support Posts (DsyF7) into the prethreaded holes in the rear CMs ® Panel (DsyF17) as shown above. Tighten fully by hand.
11. screw four shelf support Clips (DsyF8) into the prethreaded holes in the rear of the right and left side Frames (DsyF15, DsyF16) as shown.
NOTE: for the two BOTTOM Shelf Support Clips, make sure the small screw in each Clip is positioned upward before tightening fully, or else
this small screw will be difficult to tighten once the Glass Shelf is installed. for the MIDDLE Shelf Support Clip, the small screw can be
positioned either up or down. Make sure the small screw is not in too far so there is enough space for the Glass Shelves to be inserted later.
12. APPly four soft Glass Pads (DsyF9), evenly spaced, along the bottom edge of the Front wood Frame (DsyF11) as shown.
DsyF16
DsyF15
DsyF8
DsyF9
DsyF11
DsyF7
DsyF17
10. ВВИНТИТЕ два задних опорных штырька (DsyF7) полки в готовые просверленные под винт отверстия в задней панели (DsyF17)
системы укладки кабелей (CMs ® ), как показано на рисунке выше. Полностью затяните рукой.
11. ВВИНТИТЕ четыре поддерживающих полку зажима (DsyF8) в готовые просверленные под винт отверстия на задней стороне правой и левой боковых
рам (DsyF15, DsyF16), как показано на рисунке. ПРИМЕЧАНИЕ. При установке двух зажимов, поддерживающих НИЖНЮЮ полку, перед тем как
полностью затянуть, убедитесь, что маленький винт в каждом зажиме направлен вверх, в противном случае, после того как будет
установлена стеклянная полка, этот маленький винт будет трудно затянуть. Для зажимов, поддерживающих СРЕДНЮЮ полку,
маленький винт может быть направлен либо вверх, либо вниз. Убедитесь, что маленький винт не ввинчен слишком глубоко, чтобы
оставалось достаточно места для того, чтобы впоследствии можно было вставить стеклянные полки.
12. РАЗМЕСТИТЕ четыре мягкие прокладки (DsyF9) для стекла, равномерно распределив их вдоль нижней кромки передней деревянной
рамы (DsyF11), как показано на рисунке.
10. AtornIlle dos soportes traseros para estantes (DsyF7) en los orificios pretaladrados del panel del CMs ® trasero (DsyF17), tal como se
muestra. Apriete por completo a mano.
11. AtornIlle cuatro sujetadores para el soporte del estante (DsyF8) en los orificios pretaladrados en la parte trasera de los marcos derecho e izquierdo
(DsyF15, DsyF16), tal como se muestra. NOTA: Para los dos sujetadores de soporte del estante INfERIOR, asegúrese de que el pequeño tornillo de cada
sujetador esté orientado hacia arriba antes de apretarlos por completo, de lo contrario serán difíciles de ajustar una vez que se coloque el estante de
vidrio. En el caso del sujetador del soporte del estante del MEDIO, el tornillo pequeño puede estar tanto hacia arriba como hacia abajo. Asegúrese de
que el tornillo pequeño no esté muy alejado para que haya suficiente espacio para colocar luego los estantes de vidrio.
12. APlIQue cuatro almohadillas blandas para vidrio (DsyF9) distanciadas de manera uniforme, a lo largo del borde inferior del marco de madera
delantero (DsyF11), tal como se muestra.

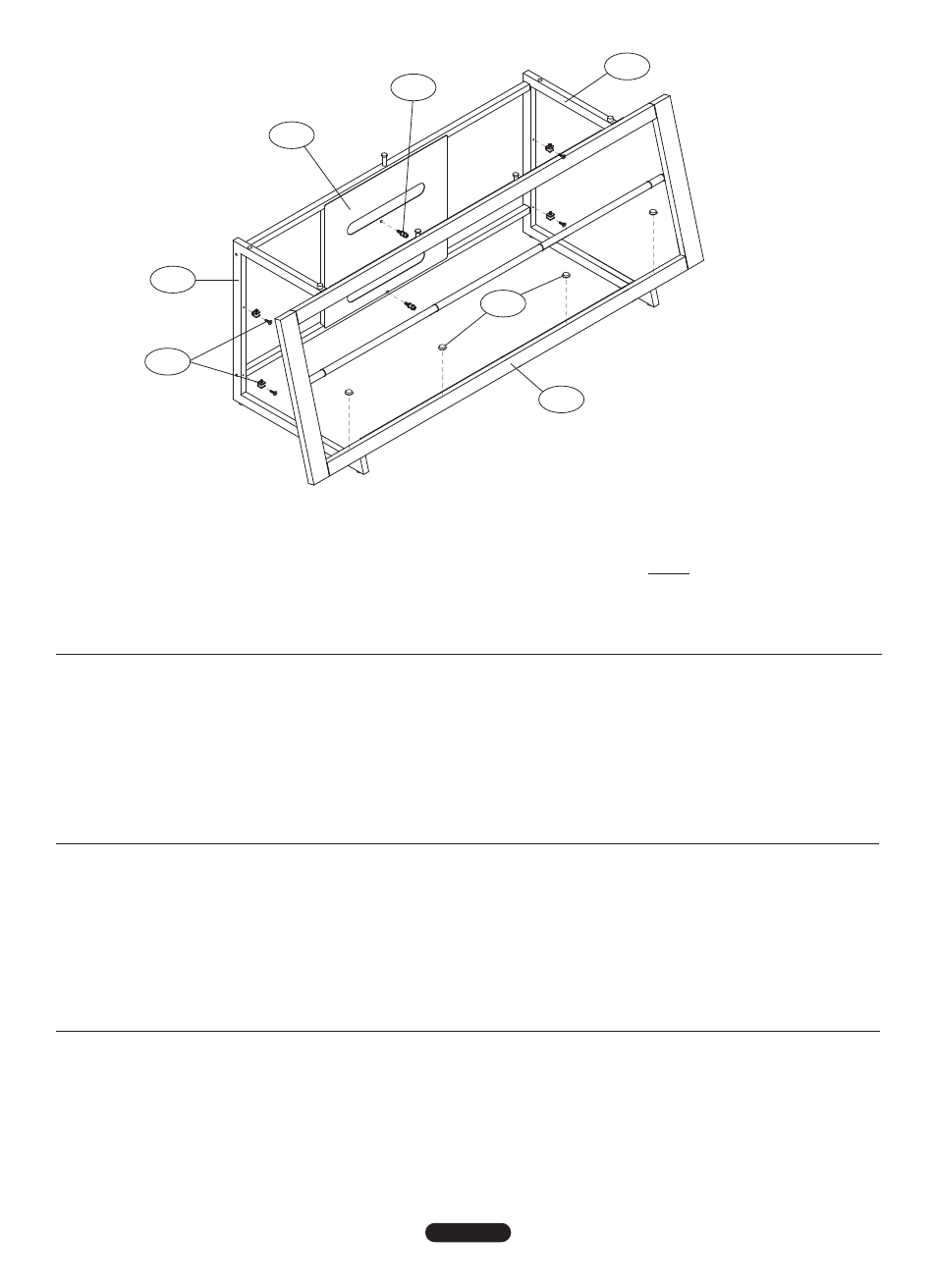

Fig. 4
10. VIsser deux tenons d'appui de plateau arrière (DsyF7) dans les trous prétaraudés du panneau CMs ® arrière (DsyF17) comme sur l'illustration
ci-dessus. Serrer complètement à la main.
11. VIsser quatre clips de soutien de plateau (DsyF8) dans les trous prétaraudés à l'arrière des cadres latéraux droit et gauche (DsyF15, DsyF16)
comme sur l'illustration. REMARQUE : Pour les deux clips de soutien du plateau INfÉRIEUR, s'assurer que la petite vis dans chaque clip
est placée vers le haut avant de serrer complètement, sinon cette petite vis sera difficile à serrer une fois que le plateau en verre est en
place. Pour le clip de soutien du plateau du MILIEU, la petite vis peut être placée vers le haut ou le bas. S'assurer que la petite vis n'est
pas engagée trop loin afin de laisser un espace suffisant pour l'insertion des plateaux en verre.
12. Poser quatre tampons d'appui souples (DsyF9), régulièrement espacés, le long du rebord inférieur du cadre en bois avant (DsyF11) comme
sur l'illustration.
