Fig. 3 – Инструкция по эксплуатации Bell'O AVSC4260
Страница 8
8

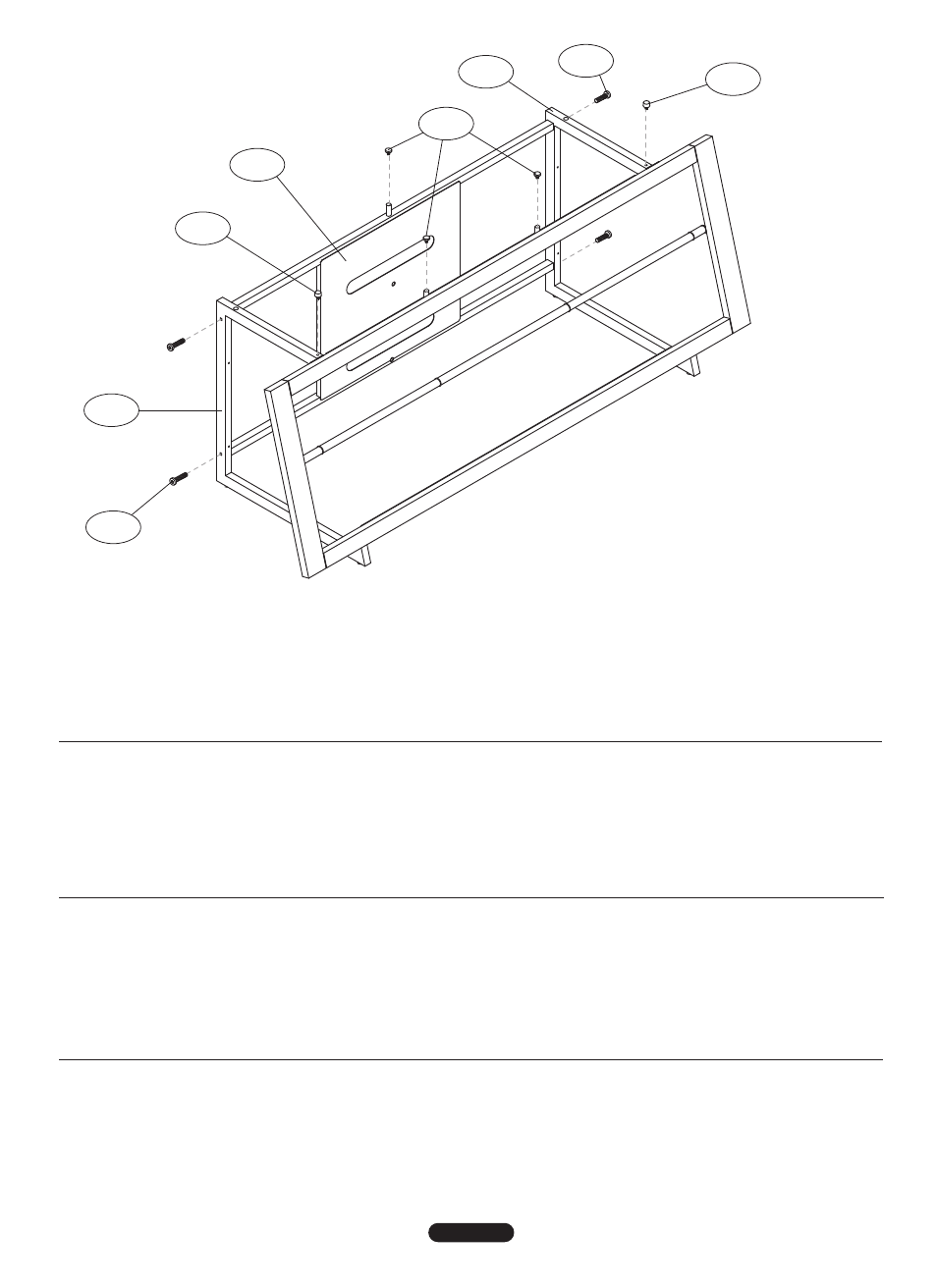

Fig. 3
7. AttAch the rear CMs
®
(Cable Management system) Panel (DsyF17) to the right and left side Frames (DsyF15, DsyF16) and
secure using four 32 mm screws (DsyF2) as shown above. Tighten fully.
8. screw two large Adjustable Glass Pads (DsyF5) into the prethreaded holes at the tops of the right and left side Frames
(DsyF15, DsyF16) as shown.
9. screw three small Adjustable Glass Pads (DsyF6) into the prethreaded holes at the tops of the rear CMs
®
Panel (DsyF17) and
top shelf support Bar (DsyF12) as shown.
DsyF2
DsyF2
DsyF16
DsyF6
DsyF17
DsyF15
DsyF5
DsyF5
7. ПРИКРЕПИТЕ заднюю панель (DsyF17) системы укладки кабелей (CMs
®
) к правой и левой боковым рамам (DsyF15, DsyF16)
и ЗАКРЕПИТЕ, используя четыре 32-мм винта (DsyF2), как показано на рисунке выше. Полностью затяните.
8. ВВИНТИТЕ две большие регулируемые прокладки (DsyF5) для стекла в готовые просверленные под винт отверстия в верхней
части правой и левой боковых рам (DsyF15, DsyF16), как показано на рисунке.
9. ВВИНТИТЕ три маленькие регулируемые прокладки (DsyF6) для стекла в готовые просверленные под винт отверстия в
верхней части задней панели (DsyF17) системы укладки кабелей (CMs
®
) и в верхней части опорной рейки верхней полки
(DsyF12), как показано на рисунке.
7. FIJe el panel del CMs
®
(sistema de administración de cables) trasero (DsyF17) a los marcos derecho e izquierdo (DsyF15, DsyF16)
y AseGure con cuatro tornillos de 32 mm (DsyF2), tal como se muestra arriba. Apriételos por completo.
8. AtornIlle dos almohadillas grandes ajustables para vidrio (DsyF5) en los orificios pretaladrados en la parte superior de los marcos
derecho e izquierdo (DsyF15, DsyF16), tal como se muestra.
9. AtornIlle tres almohadillas pequeñas ajustables para vidrio (DsyF6) en los orificios pretaladrados en la parte superior del panel del
CMs
®
trasero (DsyF17) y la barra de soporte del estante superior (DsyF12), tal como se muestra.
7. AttAcher le panneau passe-fil CMs
®
arrière (DsyF17) aux cadres latéraux droit et gauche (DsyF15, DsyF16) et FIXer à l'aide de
quatre vis 32 mm (DsyF2) comme sur l'illustration ci-dessus. Serrer complètement.
8. VIsser deux grands tampons d'appui réglables (DsyF5) dans les trous prétaraudés sur le dessus des cadres latéraux droit et gauche
(DsyF15, DsyF16) comme sur l'illustration.
9. VIsser trois petits tampons d'appui réglables (DsyF6) dans les trous prétaraudés sur le dessus du panneau CMs
®
arrière (DsyF17)
et de la barre support de plateau supérieur (DsyF12) comme sur l'illustration.
