Страница 6
6

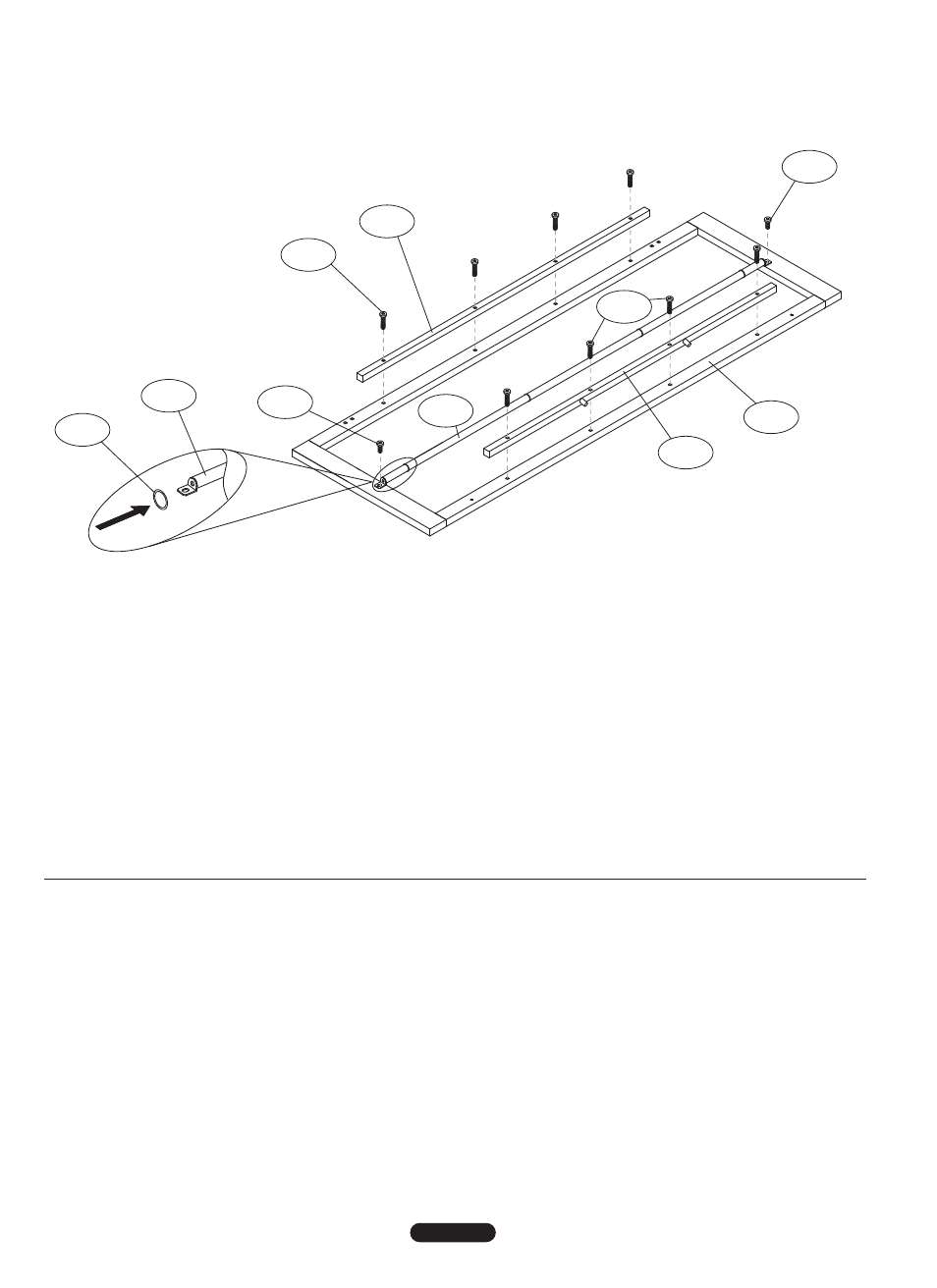

Fig. 1
Fig. 1A
DsyF2
DsyF12
DsyF13
DsyF1
DsyF1
DsyF14
DsyF14
DsyF2
DsyF11
DsyF4
1. ПРИКРЕПИТЕ опорную рейку верхней полки (DsyF12) к задней стороне передней деревянной рамы (DsyF11), используя
четыре 32-мм винта (DsyF2), как показано на рисунке выше. Полностью затяните, но будьте осторожны: не
затягивайте слишком сильно.
2. ПРИКРЕПИТЕ опорную рейку нижней полки (DsyF13) к задней стороне передней деревянной рамы (DsyF11), используя
четыре 32-мм винта (DsyF2). Полностью затяните, но будьте осторожны: не затягивайте слишком сильно.
3. НАДЕНЬТЕ четыре амортизирующих кольца (DsyF4) для стекла на опорную рейку средней полки (DsyF14), как показано
на Рис. 1А. РАСПРЕДЕЛИТЕ их равномерно по длине рейки.
4. ПРИКРЕПИТЕ опорную рейку средней полки (DsyF14) к задней стороне передней деревянной рамы (DsyF11), используя
два 12-мм винта (DsyF1). Полностью затяните, но будьте осторожны: не затягивайте слишком сильно.
1. FIJe la barra de soporte del estante superior (DsyF12) a la parte posterior del marco de madera delantero (DsyF11) con cuatro
tornillos de 32 mm (DsyF2), tal como se muestra arriba. Apriete por completo, pero tenga cuidado de no apretarlos demasiado.
2. FIJe la barra de soporte del estante inferior (DsyF13) a la parte posterior del marco de madera delantero (DsyF11) con cuatro
tornillos de 32 mm (DsyF2). Apriete por completo, pero tenga cuidado de no apretarlos demasiado.
3. DeslIce cuatro anillos amortiguadores para vidrio (DsyF4) sobre la barra de soporte del estante del medio (DsyF14), tal como
se muestra en la Fig. 1A. sePÁrelos a una distancia uniforme unos de otros.
4. FIJe la barra de soporte del estante del medio (DsyF14) a la parte posterior del marco de madera delantero (DsyF11) con dos
tornillos de 12 mm (DsyF1). Apriete por completo, pero tenga cuidado de no apretarlos demasiado.
