7
UKR
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

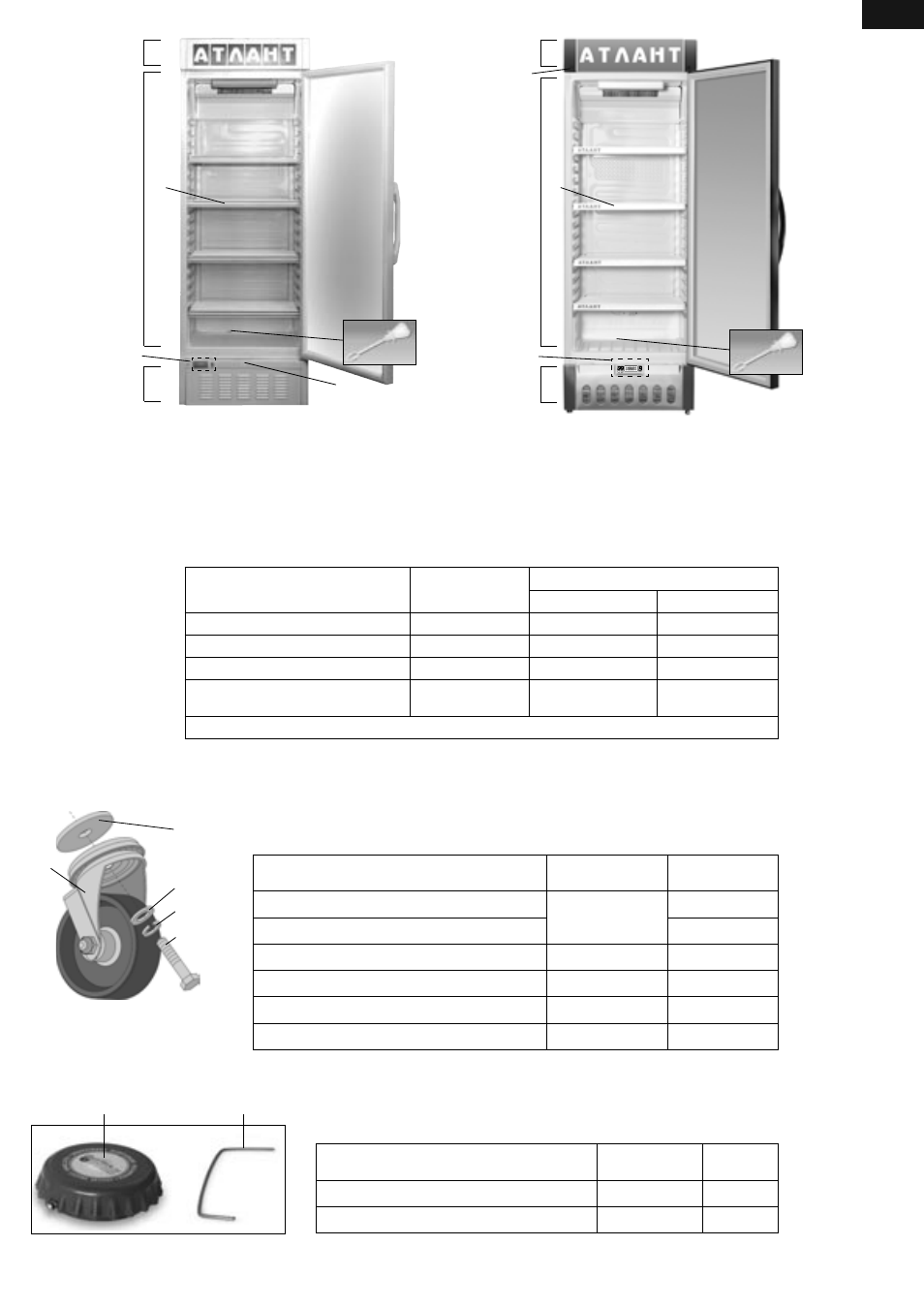

Рисунок 1
I — підстава; II — панель керування (з блоком керування або без блоку керування);
III — камера; IV — рекламний блок; V — замок
ХТ-1000-ХХХ
Таблиця 2 – Комплектуючі
Рисунок 2
5
4
1
3
2
Таблиця 3 - Комплект приладдя опор колісних поворотних (входить в
комплект постачання деяких виконань)
Таблиця 4 - Комплект приладдя замку з ДК (входить в комплект
постачання деяких виконань)
Рисунок 3
1 2
ХТ-1006-ХХХ
Найменування
Номер позиції
на рис. 1
Кількість для холодильника, шт.
ХТ-1000-ХХХ ХТ-1006-ХХХ
Полиця 1 4 4
Йорж 2 1 1
Ключ замка — 2 2*
Пружина для перенавішування
дверей
— 1 1*
*Не входить в комплект постачання холодильника із замком з ДК.
Найменування
Номер позиції
на рис. 2
Кількість, шт.
Опора колісна поворотна
1
2
Опора колісна поворотна з гальмом 2
Шайба 2 4
Шайба 10.01.08кп0112 ГОСТ 11371-78 3 4
Шайба 10.65 Г 0112 ГОСТ 6402-70 4 4
Болт М10-6gх30.58.0112 ГОСТ 7805-70 5 4
Найменування
Номер позиції
на рис. 3
Кількість,
шт.
Брелок (у комплекті з батареєю типа А23) 1 1
Ключ аварійного відкриття 2 1
ХТ-1006-ХХХ
2
2
II
1
I
III
IV
II
1
I
III
IV
V
V
