АТЛАНТ ХМ 5013 приложение - Инструкция

1
RUS
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
Приложение
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
ХМ-5008-ХХХ
ХМ-5009-ХХХ
ХМ-5010-ХХХ
ХМ-5011-ХХХ ХМ-5012-ХХХ
ХМ-5013-ХХХ
ХМ-5014-ХХХ
ХМ-5015-ХХХ

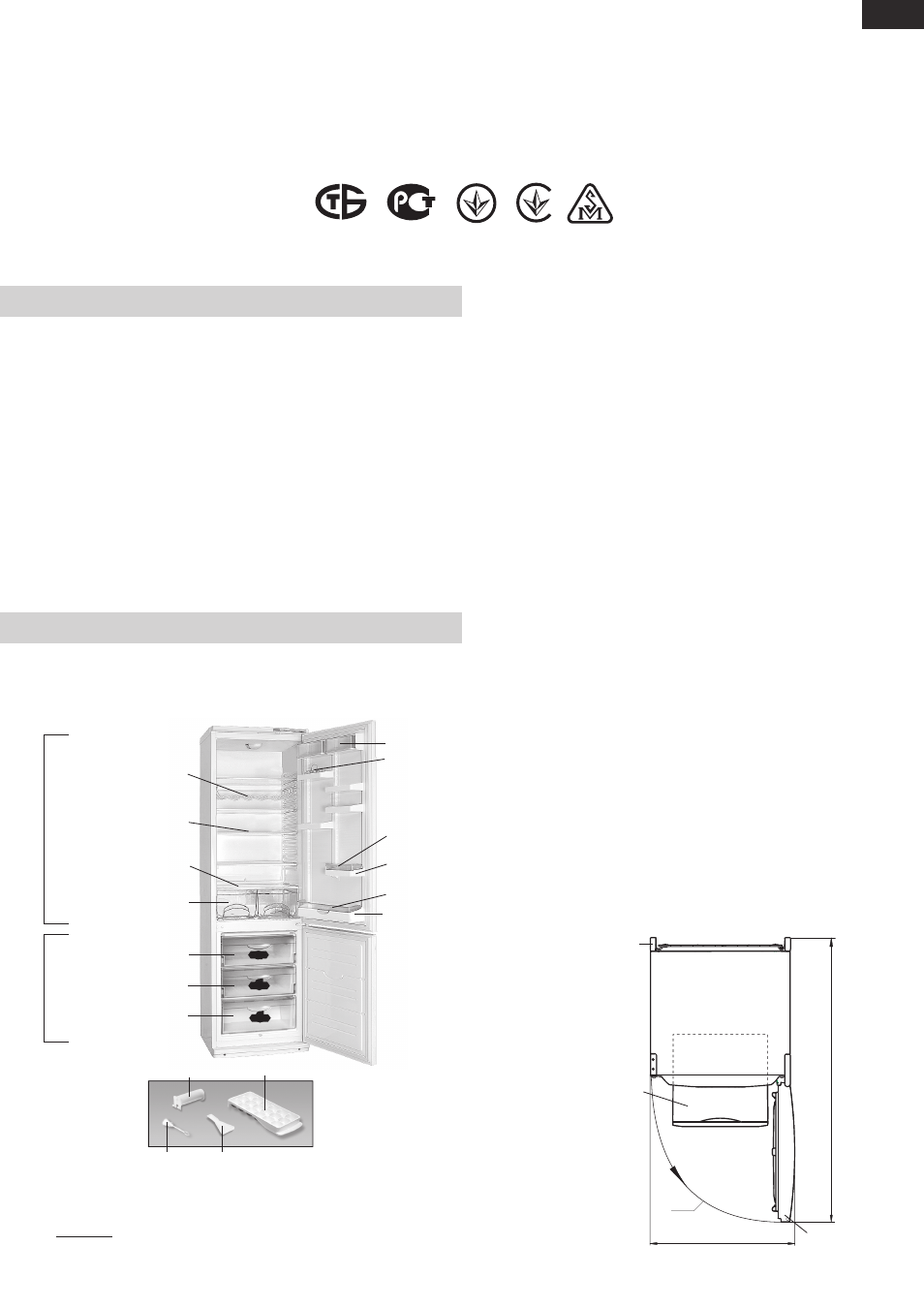

Рисунок 1 — Холодильник и комплектующие изделия
ерш лопатка
форма для льда упор задний
I
II
ограничитель (большой)
корзина (нижняя)
корзина
корзина
сосуд (для овощей
или фруктов)
полка-стекло (нижняя)
полка-стекло
полка (для бутылок)*
емкость с крышкой
ограничитель (малый)
вкладыш для яиц
барьер-полка
барьер
«а»
«б»
«б»
I — морозильная камера (МК):
«а» — зона замораживания и хранения;
«б» — зона хранения;
II — камера для хранения свежих продуктов (ХК)
*Входит в комплект поставки некоторых моделей холодильников.
1 О П И С А Н И Е ХО Л О Д И Л Ь Н И К А
1.1 Холодильник в соответствии с рисунком 1 предназначен
для замораживания и длительного хранения замороженных
продуктов, приготовления пищевого льда в МК; для охлаждения
и кратковременного хранения пищевых продуктов, напитков,
овощей и фруктов в ХК.
1.2 Холодильник с одним компрессором имеет клапан в холо-
дильном агрегате, что позволяет отключать ХК при работе МК.
1.3 В холодильнике предусмотрен режим “Замораживание”
в МК и звуковая сигнализация (при открытой более 60 секунд
двери ХК).
1.4 Эксплуатировать холодильник необходимо при темпе-
ратуре окружающей среды от плюс 10 0 С до плюс 38 0 С.
1.5 Общее пространство, необходимое для эксплуатации
холодильника, определяется габаритными размерами, ука-
занными на рисунке 2 в миллиметрах. Для беспрепятственного
извлечения комплектующих из холодильника необходимо от-
крывать двери камер на угол не менее 90
0 .
2 У П РА В Л Е Н И Е РА Б ОТ О Й ХО Л О Д И Л Ь Н И К А
2.1 ОРГАНЫ УПРАВЛЕНИЯ
2.1.1 Органы управления, представленные на рисунках 3, 4,
расположены над ХК.
дверь МК
1195
Рисунок 2 — Холодильник (вид сверху)
корзина
упор задний
90 0
615
Органами управления являются:
— ролики регулировки температуры в ХК и в МК (далее
— ролик). Ролики в соответствии с рисунками 3, 4 поворачива-
ются по часовой стрелке и против нее и имеют цифровые деле-
ния. Деление “1” соответствует наиболее высокой температуре
(наименьшее охлаждение) в камере, деление “7” — наиболее
низкой (наибольшее охлаждение). Деление ролика следует
установить под указателем при регулировке температуры.
— выключатель предназначен для включения/выключения
режима “Замораживание” в МК. Выключатель имеет две метки:
“I”— включение, “0”— выключение.
2.1.2 Холодильник имеет световые индикаторы в соот-
ветствии с рисунком 3:
— включения ХК и МК (зеленого цвета). Горят постоянно,
когда включены камеры. Гаснут при выключении камер, а также
при перерывах в подаче электрической энергии.
— режима “Замораживание” (желтого цвета). Горит при
включении режима “Замораживание”. Гаснет при выключении
режима, а также при выключении холодильника;
— повышенной температуры в МК (красного цвета). Го-
рит, если температура в МК повысилась (например, при первом
включении или включении после уборки, при загрузке большого
количества свежих продуктов). Кратковременное включение
индикатора (например, при длительном открытии двери МК)
не является признаком неисправности холодильника: при пони-
РБ01 020 003 1003 003
Сертификаты соответствия изделий выданы БЕЛЛИС (ул. Красная, 7, 220029, г. Минск):
№ ТС BY/112 03.03. 020 00052, срок действия с 20.05.2011 г. по 19.05.2016 г.
