2
RUS
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

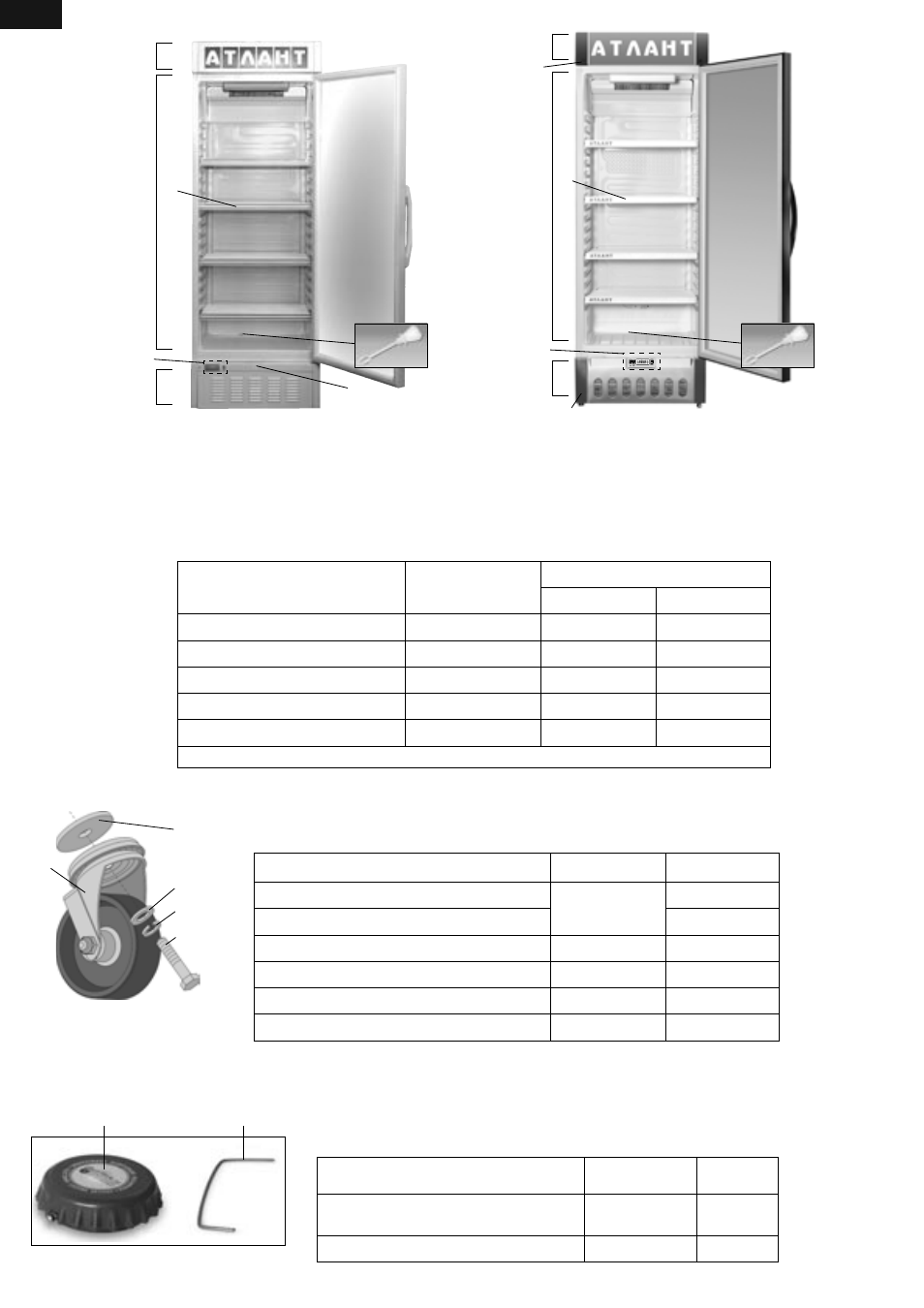

Рисунок 1
I — основание; II — панель управления (с блоком управления или без блока управления);
III — камера; IV — рекламный блок; V — замок
ХТ-1000-ХХХ
Таблица 2 - Комплектующие
Наименование
Номер позиции на
рисунке 1
Количество для холодильника, шт.
ХТ-1000-ХХХ ХТ-1006-ХХХ
Полка 1 4 4
Ерш 2 1 1
Корпус нижний 3 — 1
Ключ замка — 2 2*
Пружина для перенавески двери — 1 1*
*Не входит в комплект поставки холодильника с замком с ДУ
Наименование
Номер позиции
на рис. 2
Количество, шт.
Опора колесная поворотная
1
2
Опора колесная поворотная с тормозом 2
Шайба 2 4
Шайба 10.01.08кп0112 ГОСТ 11371-78 3 4
Шайба 10.65 Г 0112 ГОСТ 6402-70 4 4
Болт М10-6gх30.58.0112 ГОСТ 7805-70 5 4 Рисунок 2
5
4
1
3
2
Таблица 3 - Комплект принадлежностей опор колесных
поворотных (входит в комплект поставки некоторых исполнений)
Наименование
Номер позиции на
рис. 3
Количество,
шт.
Брелок (в комплекте с батарейкой типа А23) 1 1
Ключ аварийного открывания 2 1
Таблица 4 - Комплект принадлежностей замка с ДУ (входит в
комплект поставки некоторых исполнений)
Рисунок 3
1 2
ХТ-1006-ХХХ
ХТ-1006-ХХХ
2 2
II
1
I
III
IV
II
1
I
III
IV
V
V
3
