12
KAZ
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

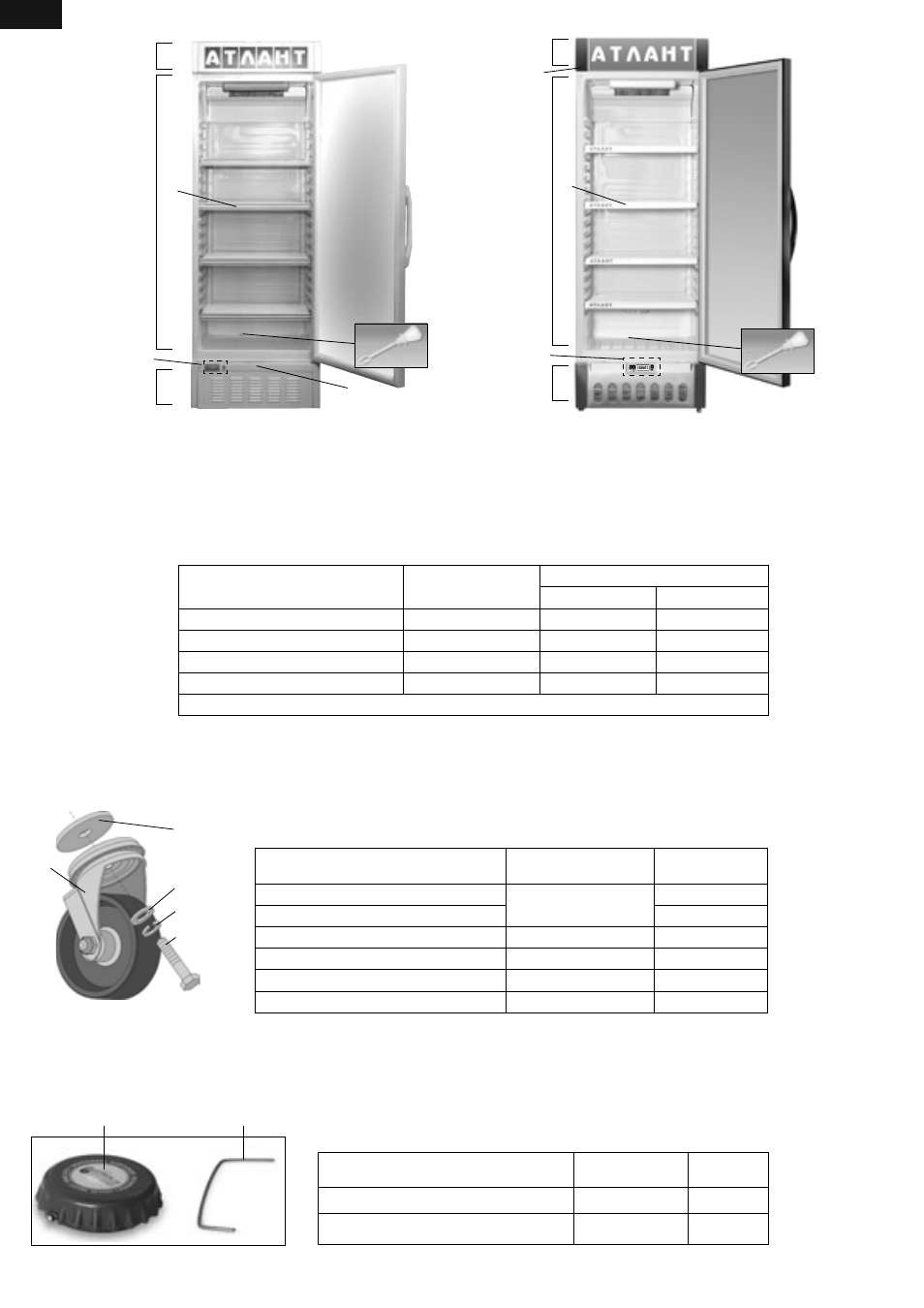

1 сурет
I — негізі; II — басқару панелі (басқару блокпен немесе басқару блоксіз); III — камера;
IV — жарнамалық блок; V — құлып
ХТ-1000-ХХХ
Кесте 2 – Жиынтықтыр
2 сурет
5
4
1
3
2
Кесте 3 – Дөнгелекті бұрамалы тіреулердің жабдықтар жиынтығы
(кейбір орындаулардың жеткізу жиынтығына кіреді)
Кесте 4 – ҚБ құлпы жеткізу жиынтығы жабдықтары
(кейбір орындаулардың жеткізу жиынтығына кіреді)
3 сурет
1 2
ХТ-1006-ХХХ
Атауы
1 суретіндегі позиция
нөмірі
Тоңазытқыш үшін саны, дана
ХТ-1000-ХХХ ХТ-1006-ХХХ
Сөре 1 4 4
Ерш 2 1 1
Кұлыптың кілті — 2 2*
Есікті өзгертіп ілу үшін серіппе — 1 1*
*Тоңазытқыштың ҚБ құлпымен бірге жеткізу жиынтығына кірмейді.
Атауы
3 суретіндегі
позиция нөмірі
Саны, дана
Салпыншақ (жиынтықта батарея А23 типті) 1 1
Апаттық ашу кілті
2 1
Атауы
2 суретіндегі позиция
нөмірі
Саны, дана
Дөнгелекті бұрамалы тіреу
1
2
Дөнгелекті бұрамалы тіреу тежегішімен 2
Шайба 2 4
Шайба 10.01.08кп0112 ГОСТ 11371-78 3 4
Шайба 10.65 Г 0112 ГОСТ 6402-70 4 4
Болт М10-6gх30.58.0112 ГОСТ 7805-70 5 4
ХТ-1006-ХХХ
2
2
II
1
I
III
IV
II
1
I
III
IV
V
V
