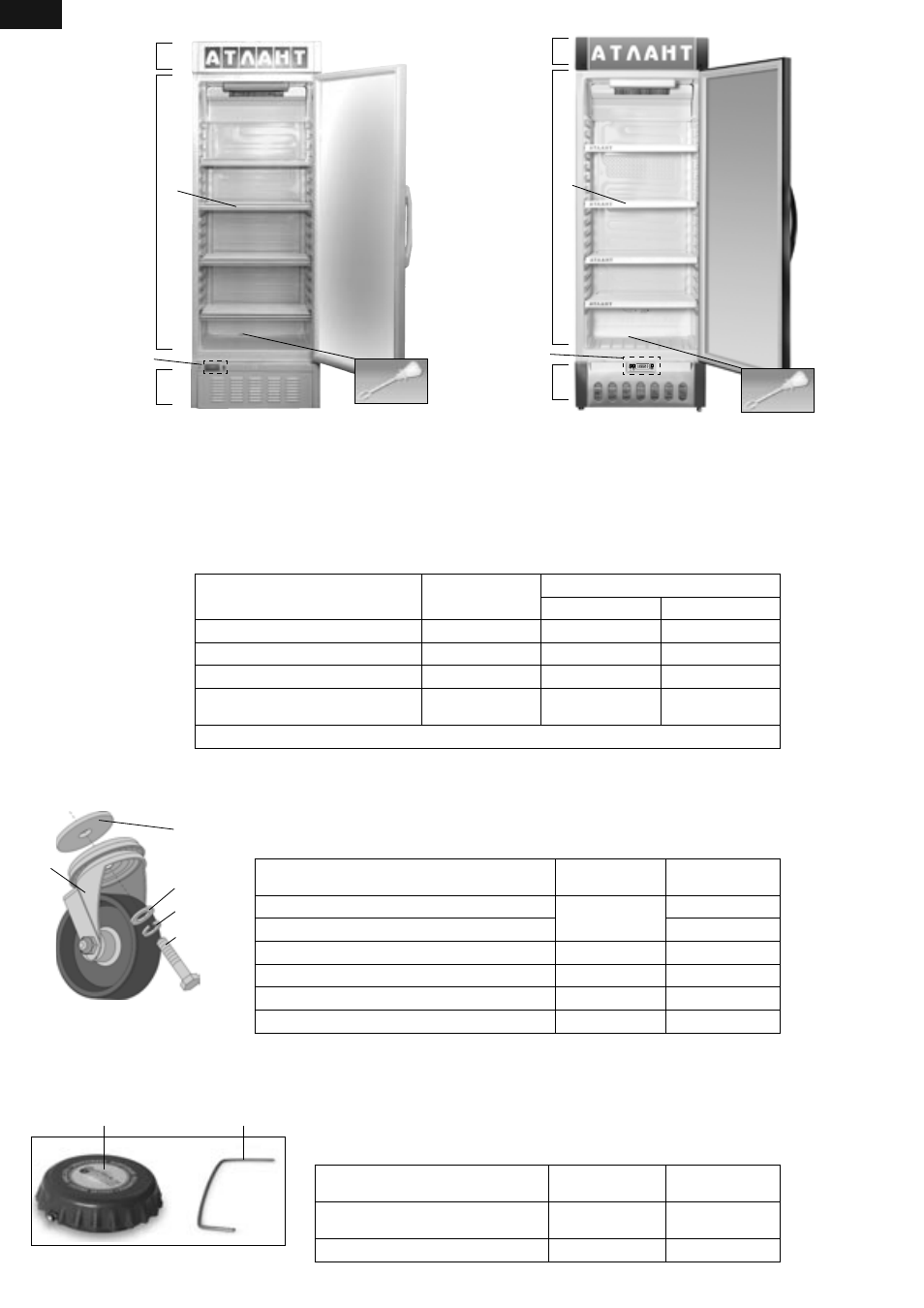

Figura 1
I — bază; II — panou de comandă (cu dispozitiv de comandă sau fără dispozitiv de comandă);
III — camera; IV — panou publicitar
ХТ-1000-ХХХ
ХТ-1006-ХХХ
2
2
II
1
I
III
IV
Tabelul 2 – Piese componente
Figura 2
5
4
1
3
2
Tabelul 3 – Setul pieselor auxiliare ale suporturilor rotitative cu roţi
(intră în setul de livrare a unor variante de frigidere)
Tabelul 4 - Setul pieselor auxiliare ale lăcatului cu telecomandă
(intră în setul de livrare a unor variante de frigidere)
Figura 3
1 2
II
1
I
III
IV
ХТ-1006-ХХХ
Denumirea
Numărul poziţiei
pe figura 1
Cantitate pentru frigider (buc.)
ХТ-1000-ХХХ ХТ-1006-ХХХ
Raft 1 4 4
Piesă pentru desfundat 2 1 1
Cheia încuietorii — 2 2*
Resort pentru montarea repetată a
uşii
— 1 1*
*Nu intră în setul de livrare a frigiderului cu încuietoare cu telecomandă
Denumirea
Numărul poziţiei
pe Figura 2
Cantitate pentru
frigider (buc.)
Suport rotativ cu roţi
1
2
Suport rotativ cu roţi cu frână 2
Şaiba 2 4
Şaiba 10.01.08kp0112 GOST 11371-78 3 4
Şaiba 10.65 G 0112 GOST 6402-70 4 4
Şurub М10-6gх30.58.0112 GOST 7805-70 5 4
Denumirea
Numărul poziţiei
pe Figura 3
Cantitate pentru
frigider (buc.)
Transmiţător (în set cu bateria
electrică de tip А23)
1 1
Cheie de descuiere în caz de urgenţă 2 1
