Раздел 5 — Навесное оборудование и сцепки
5-11
31211057

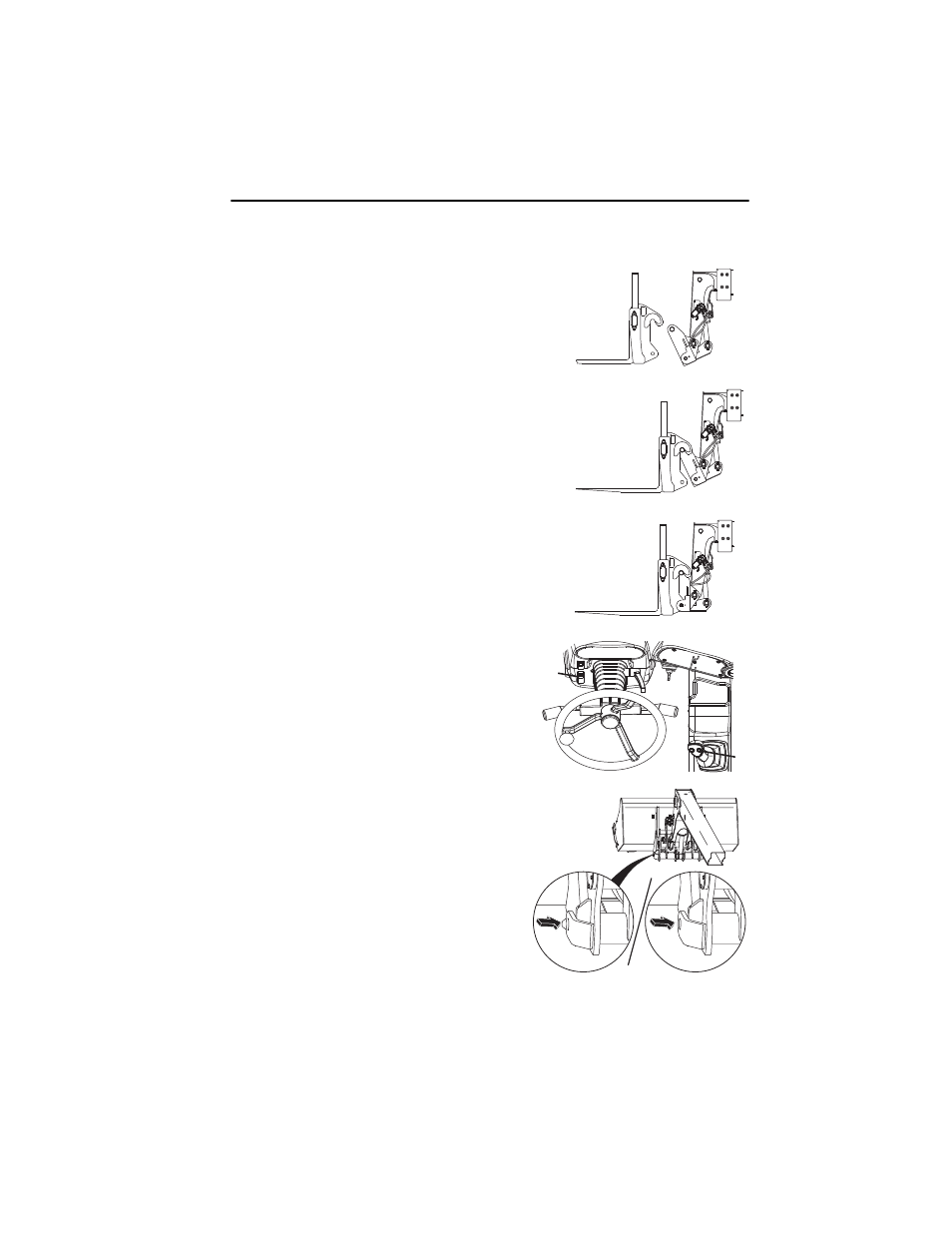

Гидравлическое быстросменное соединение
Эта процедура установки рассчитана на одного человека.
1. Наклоните быстросменное соединение вперед,
чтобы образовался зазор. Убедитесь в том, что
стопорный палец выдвинут.
2. Совместите палец для навесного оборудования с
пазом навесного оборудования. Приподнимите
стрелу, чтобы палец для навесного оборудования
вошел в паз.
3. Наклоните быстросменное соединение назад, чтобы
зацепить навесное оборудование.
4. Нажмите и удерживайте выключатель (1)
и кнопку (2), одновременно перемещайте
рукоятку управления вправо, чтобы
зацепить быстросменное устройство, или
влево, чтобы расцепить его.
5. Поднимите стрелу до уровня глаз и визуально
убедитесь в том, что палец быстросменного
устройства выступает из отверстия. Если
палец не выступает из отверстия, опустите
навесное оборудование на землю и вернитесь
к шагу 2.
6. Если навесное оборудование гидравлическое,
подсоедините гидравлические шланги. См.
«Гидравлическое навесное оборудование» на стр. 5-14.
OAL2160
OAL2170
OAL2180
OAL1472
1
2
OAL1930
ЗАМКНУТО
РАЗОМКНУТО
