Регулируемая автоматическая сцепка
Только вне дороги
Грузоподъемность сцепки
Максимальный общий вес прицепа и груза ................................................................................6000 кг
Максимальный вертикальный груз на границе сцепок ...........................................................1020 кг
Присоединение прицепа для буксировки.
1. Поверните рычаг (1) до полного отведения штифта (2).
2. Выровняйте гнездо сцепки (3) и буксировочное отверстие прицепа.
3. Разверните машину к прицепу.
4. После контакта буксировочного отверстия с триггером (4) штифт и рычаг встанут в
первоначальное положение.
5. Подсоедините жгут проводов прицепа к его разъему (5), при наличии.
6. Подсоедините гидроконтур прицепа при его наличии, к задним дополнительным
фитингам.
Регулировка высоты сцепки.
1. Удалите предохранительные штифты (6).
2. Поддерживая сцепку, удалите штифты (7).
3. Переместите сцепку на нужную высоту.
4. Установите штифты обратно и закрепите их предохранительными штифтами.

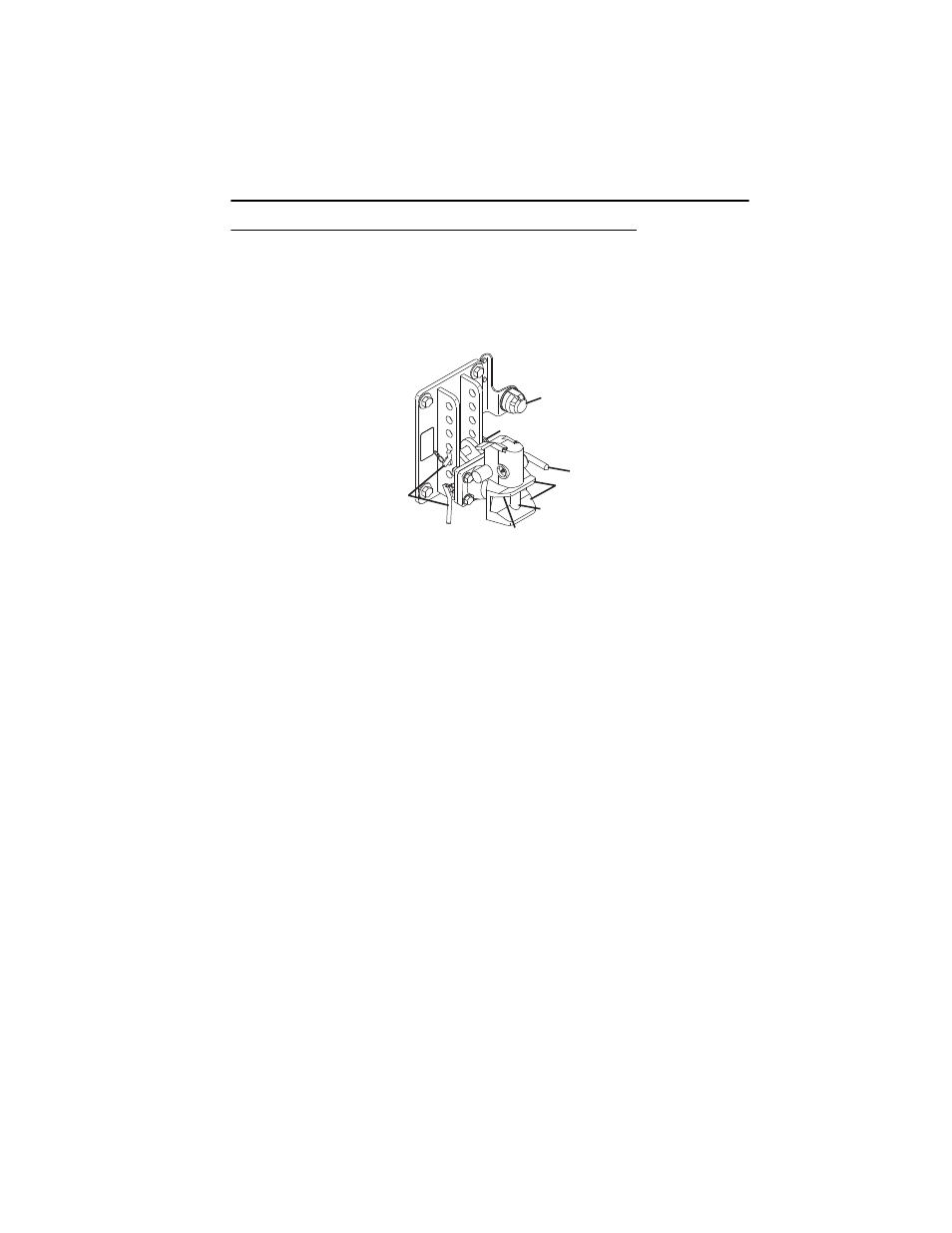

OAL2140
6
7
1
2
5
3
4
