Раздел 5 — Навесное оборудование и сцепки
5-4
31211057
5.4 ГРУЗОПОДЪЕМНОСТЬ ТЕЛЕСКОПИЧЕСКОГО ПОГРУЗЧИКА /
НАВЕСНОГО ОБОРУДОВАНИЯ / ВИЛ
Прежде чем устанавливать навесное оборудование, убедитесь в том, что оно относится к
рекомендуемому и что погрузчик оснащен необходимой диаграммой грузоподъемности.
См.
«Рекомендуемое навесное оборудование» на стр. 5-1.
При определении максимальной грузоподъемности погрузчика c навесным оборудова-
нием, используйте наименьшее из следующих значений грузоподъемности:

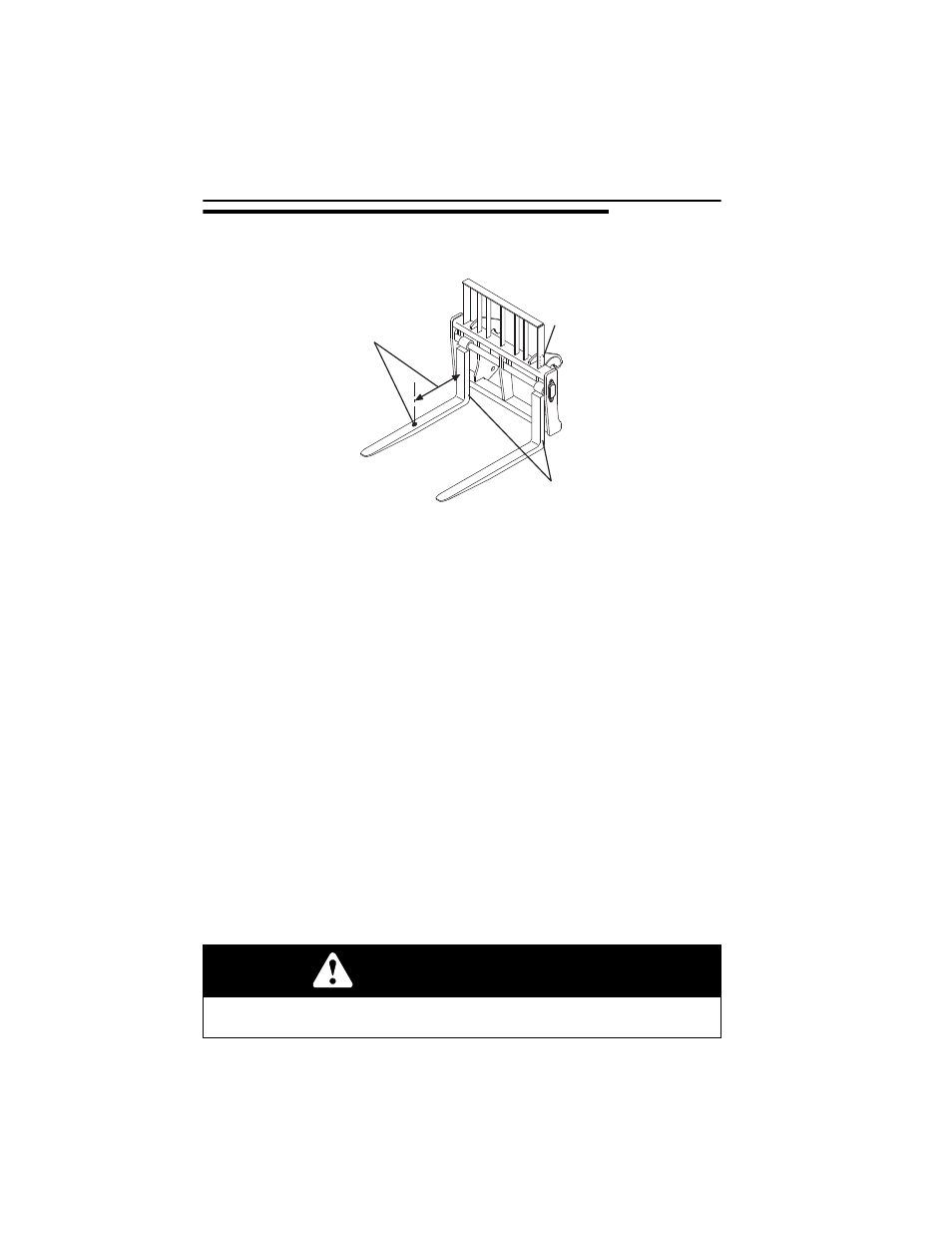

• Грузоподъемность, отштампованная на паспортной табличке навесного оборудования (1).
• Грузоподъемность и центры нагрузки вил, отштампованные на боковой стороне каж-
дого зуба вил (2) (при наличии). Эти параметры определяют грузоподъемность каждого
отдельного зуба на максимальном расстоянии центра нагрузки (3). Полная грузоподъем-
ность навесного оборудования получается умножением грузоподъемности зуба на
число зубьев (если используются вилы), до максимальной грузоподъемности навесного
оборудования.
• Максимальная грузоподъемность, указанная в соответствующей диаграмме грузоподъ-
емности. См.
«Рекомендуемое навесное оборудование» на стр. 5-1.
• Если номинальная грузоподъемность телескопического погрузчика отличается от гру-
зоподъемности вил или навесного оборудования, то в качестве общей грузоподъемно-
сти принимается наименьшее из этих значений.
Для определения максимальной грузоподъемности при различных конфигурациях
машины используйте соответствующую диаграмму грузоподъемности. Исходя из конфигу-
рации машины, для подъема и установки груза может потребоваться несколько диаграмм
грузоподъемности.
Вилы для блоков должны использоваться согласованными комплектами, вилы других
типов — согласованными парами.
ОСТОРОЖНО!
Никогда не используйте навесное оборудование без надлежащей таблицы грузоподъем-
ности, утвержденной компанией JLG, которая находится в кабине погрузчика.
OAL1740
3
1
XXXXXXXX
XXXX X XX XXXX X XXX
XXXXXXXX
XXXX X XX XXXX X XXX
2
