Раздел 3 — Средства управления и индикаторы
3-14
31211057
Рукоятка управления
Чтобы перед началом работы проверить схему управления, обратитесь к переключателю
схем рукояток управления подъемом/погрузкой (см. на стр. 3-17), расположенному на пра-
вом пульте.

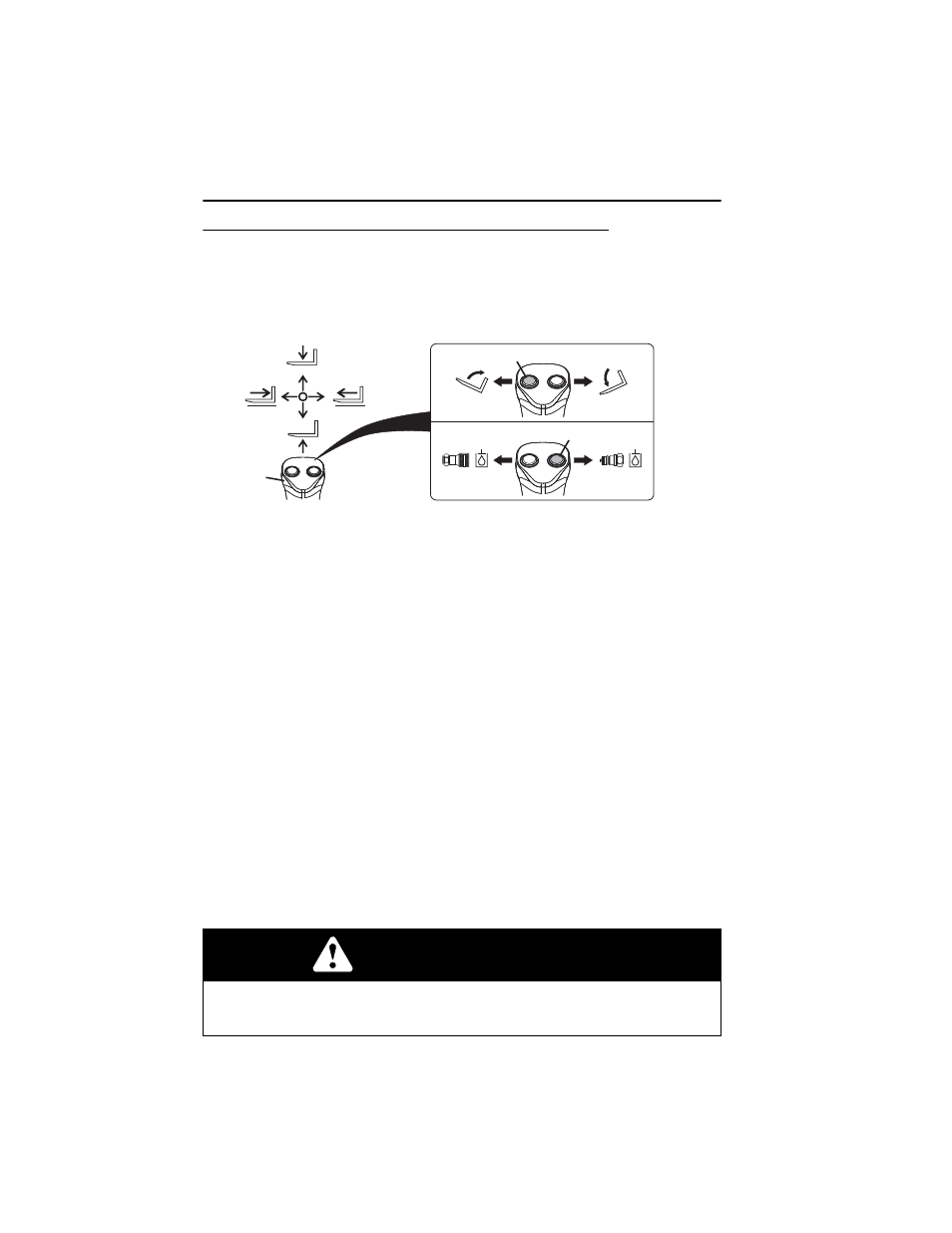

Схема рукоятки управления подъемом
С помощью рукоятки (1) осуществляется управление стрелой, навесным оборудованием и
вспомогательными гидроконтурами.
Управление стрелой
• Перемещайте рукоятку управления назад; чтобы поднимать стрелу, и вперед, чтобы
опускать; вправо, чтобы выдвигать стрелу и влево, чтобы втягивать.
• Скорость перемещения стрелы зависит от величины перемещения рукоятки в соответ-
ствующем направлении. Повышение оборотов двигателя также увеличивает скорость
движений стрелы.
• Чтобы совместить два движения стрелы, перемещайте рукоятку между секторами.
Например, чтобы одновременно опускать и втягивать стрелу, перемещайте рукоятку
вперед и влево.
Управление навесным оборудованием
Управление наклоном включается с помощью левой кнопки (2).
• Удерживая кнопку нажатой, переместите рукоятку управления вправо, чтобы осущест-
вить наклон вниз; переместите рукоятку управления влево, чтобы осуществить наклон
вверх.
Функции дополнительного гидроконтура
Правая кнопка (3) включает функцию управления навесным оборудованием, для которой
требуется гидравлическое питание. Для получения сведений об утвержденном навесном
оборудовании и инструкций по управлению см. Раздел 5 — Навесное оборудование и
сцепки.
ОСТОРОЖНО!
ОСТЕРЕГАЙТЕСЬ ОПРОКИДЫВАНИЯ ИЛИ РАЗДАВЛИВАНИЯ. Быстрые и резкие дви-
жения органов управления приведут к такому же движению груза. В результате груз
может сместиться или упасть, а машина — опрокинуться.
OAL1352
2
3
1
