Раздел 5 — Навесное оборудование и сцепки

5-5

31211057

5.5 ИСПОЛЬЗОВАНИЕ ДИАГРАММЫ ГРУЗОПОДЪЕМНОСТИ

Чтобы правильно пользоваться таблицей грузоподъемности (см. стр. 5-6), оператору в пер-
вую очередь необходимо определить и (или) получить следующее:

1. Утвержденное навесное оборудование. См.

«Рекомендуемое навесное оборудование»

на стр. 5-1.

2. Надлежащие таблицы грузоподъемности.

3. Вес поднимаемого груза.

4. Данные об установке груза:

a. ВЫСОТУ, на которой он должен быть установлен.

b. РАССТОЯНИЕ между передними шинами погрузчика и местом установки груза.

5. В таблице грузоподъемности найдите линию, соответствующую этой высоте, и идите

по ней до нужного расстояния.

6. Число в зоне нагрузки, в которой пересекаются две линии, является максимальной

грузоподъемностью для данной операции. Если линии пересекаются на границе
между зонами, нужно использовать меньшее значение грузоподъемности.

Число в этой зоне нагрузки должно быть не меньше веса поднимаемого груза. В таблице
грузоподъемности определите границы зоны нагрузки и не выходите за них.

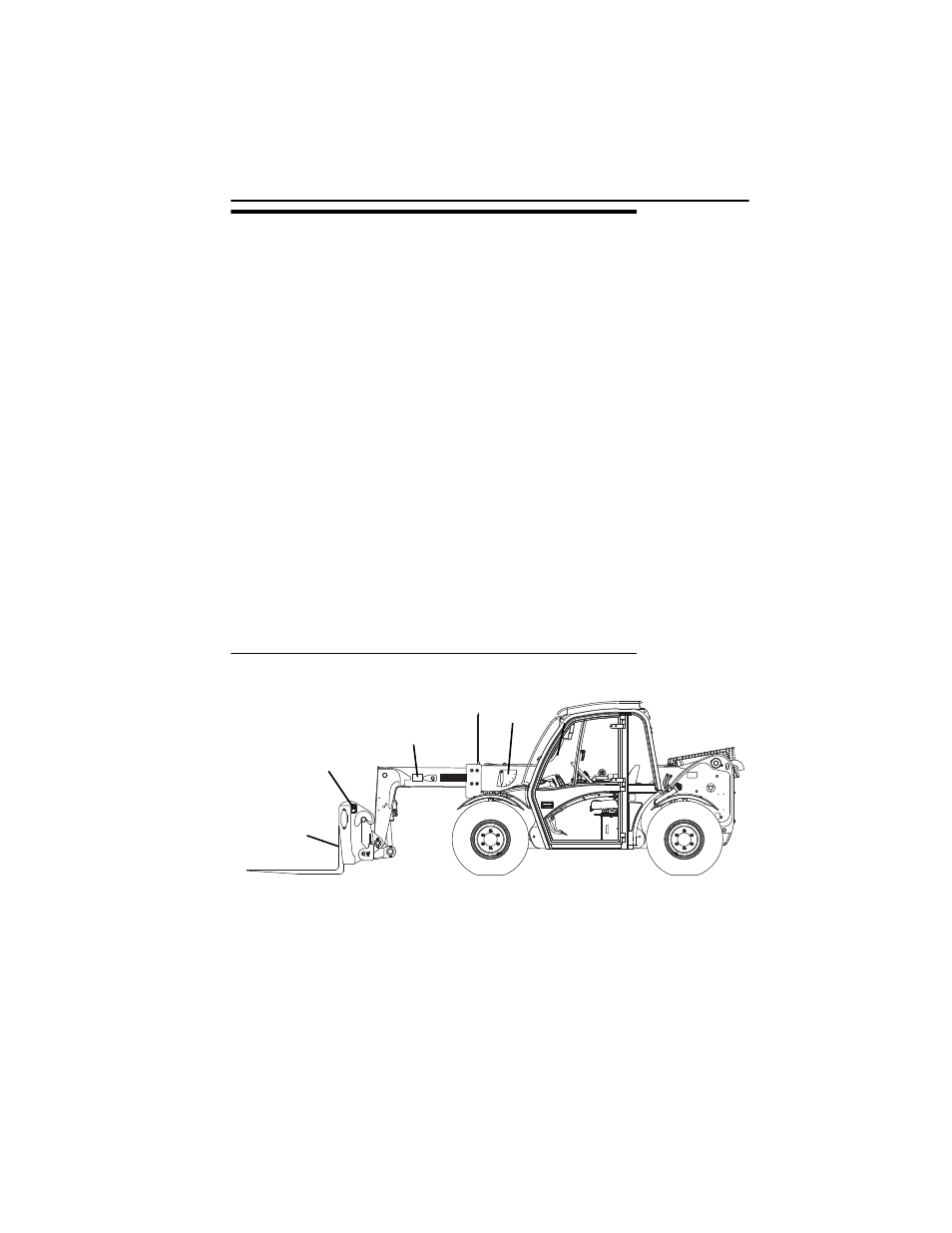

Расположение индикаторов грузоподъемности

OAL1730

B

A

-10 1020 30

40 50

60 70

80

ИНДИКАТОР

УРОВНЯ

ВЫДВИЖЕНИЯ

СТРЕЛЫ

ИНДИКАТОР

УГЛА

ПОДЪЕМА

СТРЕЛЫ

ПАСПОРТНАЯ

ТАБЛИЧКА НАВЕСНОГО

ОБОРУДОВАНИЯ

КЛЕЙМО С

ВЕСОМ ВИЛ
