95-3556
2
Микропроцессор рассчитывает концентрацию газа и преобразует это значение в выходной
токовый сигнал 4-20 мА (цифровой сигнал для модели EQP), который затем передается во
внешние системы контроля и оповещения. В работе газоанализатора OPECL не применяются
никакие вращающиеся фильтры или другие механические узлы.
Выходной токовый сигнал 4-20 мА (цифровой сигнал для модели EQP) соответствует
концентрации горючих газов в диапазоне от 0 до 5 НКПР.м. Для лучшего понимания концепции
измерений в единицах “НКПР.м” обратитесь к рис. 1, где показано, как три различных по размерам
и концентрации газовых облака вызывают одинаковое значение токового сигнала, эквивалентное 1
НКПР.м, на выходе газоанализатора.
ПРИМЕЧАНИЕ
Система должна быть сконфигурирована для обнаружения уровня сигнала менее,
чем 60% от полной шкалы измеряемого диапазона, с учётом допускаемого размера
газового облака и его концентрации.

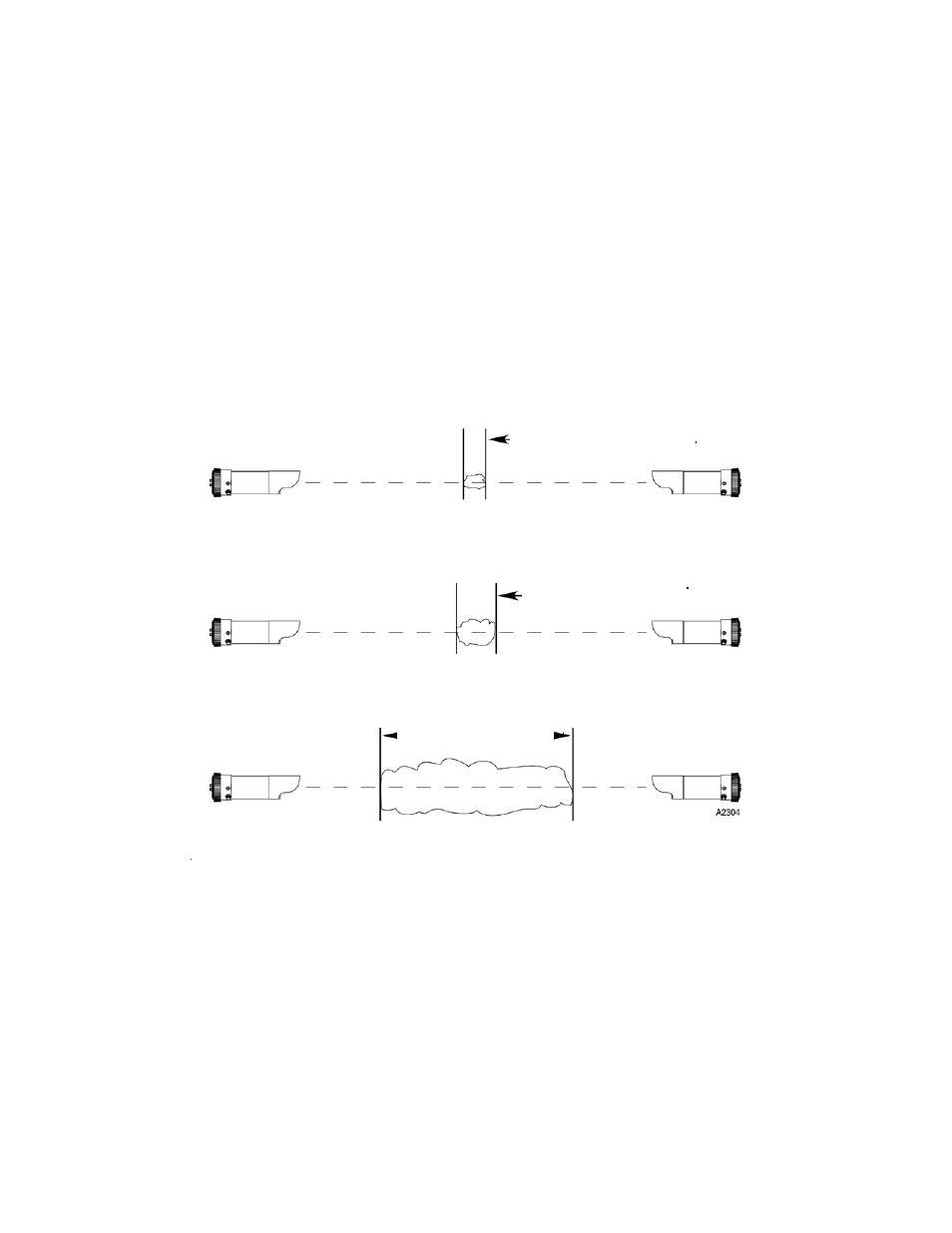

Рис. 1. Реакция газоанализатора на три различных по
размерам и концентрации газовых облака.
ОБНАРУЖИВАЕМЫЕ ГАЗЫ
Система OPECL способна регистрировать присутствие в воздухе рабочей зоны большинство
углеводородных газов и паров, включая метан, этан, пропан, бутан и пропилен. Определяемый
компонент и прочие эксплуатационные параметры могут устанавливаться с использованием
цифровых каналов связи. Заводская установка по умолчанию выполняется на метан.
Во всех трёх вариантах величина выходного сигнала равна 1 НКПР.м
1
м
при 100% НКПР
2
м
при 50% НКПР
10
м
при 10% НКПР
