95-3556 16
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ МОДУЛЕЙ СИСТЕМЫ
Каждый модуль системы должен быть укреплён на устойчивой, свободной от вибраций
конструкции, способной поддерживать вес не менее 46 кг, и расположенной в пределах
контролируемой трассы.
Стены зданий, массивная стальная двутавровая балка или почти любая каменная кладка обычно
обеспечивают наиболее жёсткую конструкцию для установки системы. Тем не менее, следует
избегать использования деревянных конструкций или опор, подвержанных перекосам или
искривлениям.
При использовании вертикальных опор, как, например столбы или стойки, такая опора должна
быть абсолютно стабильной и не должна испытывать вибрационных нагрузок. Рекомендуется
применять опоры квадратной формы, высота монтажной части которых не должна превышать 3 м.
Монтажная опора может быть установлена в грунте или прикреплена к надёжной конструкции.
Если опора установлена в грунте, то часть опоры ниже уровня земли должна быть помещена в
железобетонном фундаменте глубиной не менее 1 м.
ВАЖНОЕ!
Как правило, следует рассматривать применение дополнительных растяжек или
поддерживающих креплений, необходимых для обеспечения устойчивого монтажа
модулей системы, см. рис. 4. Следует помнить, что выполнение аккуратной юстировки
важно для правильного функционирования трассового газоанализатора. Даже
незначительные сдиги или смещения опор могут отрицательно повлиять на
результаты юстировки. Это особенно проявляется в случаях больших расстояний
между модулями газоанализатора.

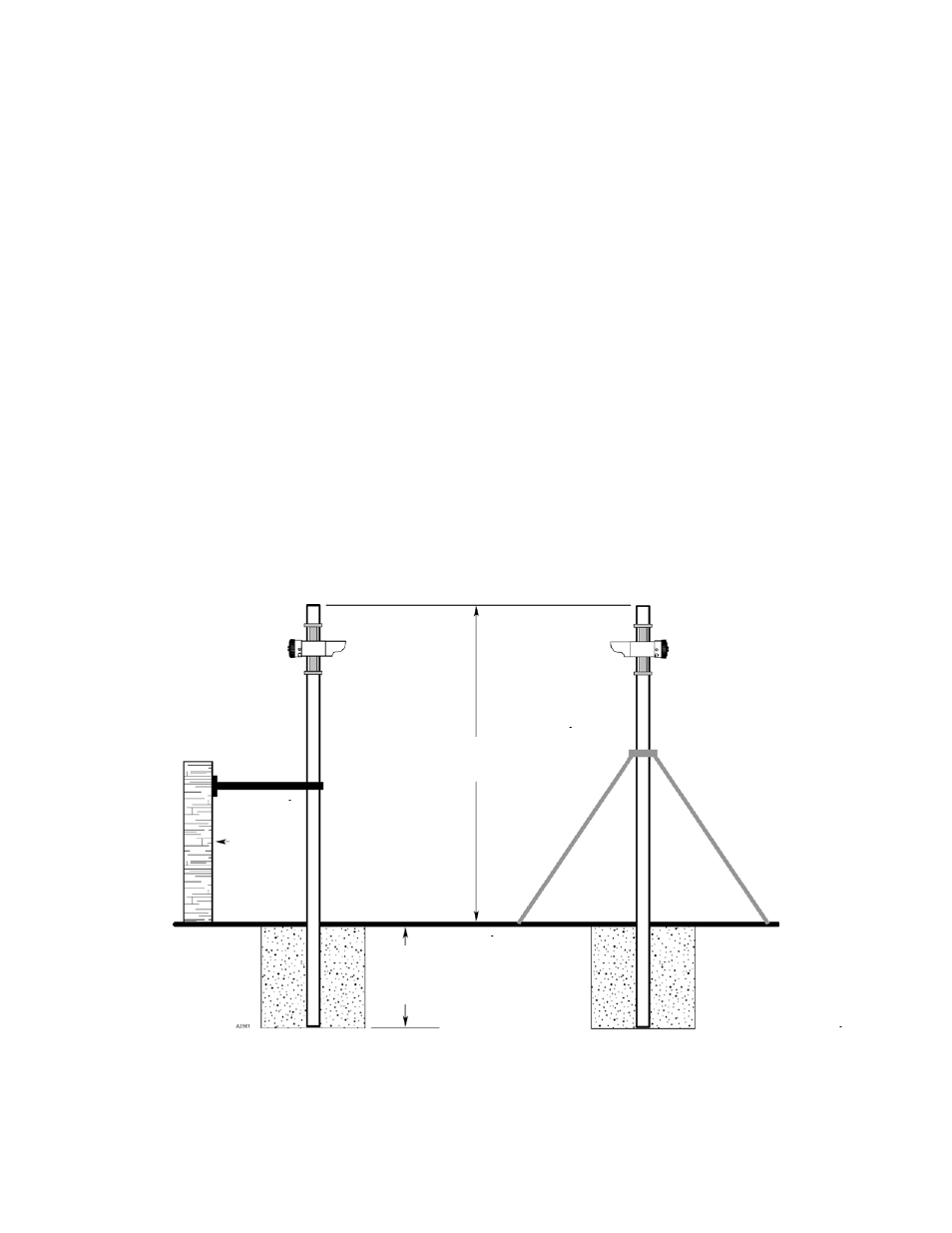

Рис. 4. Пример выполнения растяжек и дополнительных креплений при монтаже
газоанализатора OPECL на вертикальной опоре.
Максимальная высота 3 м.
Глубина 1 м или
ниже границы
промерзания.
Непод-
вижная
конст-
рукция
Примечание: Как правило, монтаж модулей на максимальной
высоте требует применения растяжек, чтобы обеспечить
неподвижность газоанализатора .
