ПРОЦЕДУРА ПОДКЛЮЧЕНИЯ ПРОВОДОВ
Для использовании кабелепроводов, подвод полевых кабелей непосредственно к модулям
системы должен выполняться короткими гибкими кабелями, облегчающими проведение
регулировок при юстировке. Убедитесь, что все концы кабелей заделаны соответствующим
образом. Клеммы разъёма должны быть затянуты с усилием в 0,04-0,051 кгс-м. При использовании
экранированного кабеля, отрежьте экран покороче и заизолируйте его в клеммном отсеке во
избежание случайного контакта с любым другим проводом или с корпусом газоанализатора.
На рис. 8 показана клеммная колодка, размещённая внутри отделения концевой заделки
газоанализатора.
На рис. 9 показано обозначение контактов разъёма для модуля излучателя (к модулю излучателя
подводится только силовой кабель).
На рис. 10 показано обозначение контактов разъёма для приёмника без релейной платы.
На рис. 11 показано обозначение контактов разъёма для приёмника с релейной платой.
На рис. 12 по 15 показаны выходы приёмника 4-20 мА для различных схем электромонтажа.
На рис. 16 показана схема соединения газоанализатора для модели EQP.
ПРИМЕЧАНИЕ
Корпус газоанализатора должен иметь электрическое соединение с устройством
заземления. Для данной цели предусматривается соответствующий заземляющий
наконечник.
ПРИМЕЧАНИЕ
Для правильной работы коммуникационного канала HART выход аналоговово сигнала
должен быть нагружен на сопротивление шлейфа от 250 Ом до 500 Ом, измеренное на
выходных клеммах, см. рис. 17. Максимальная длина проводов подключения
коммуникатора HART не должна превышать 610 м.

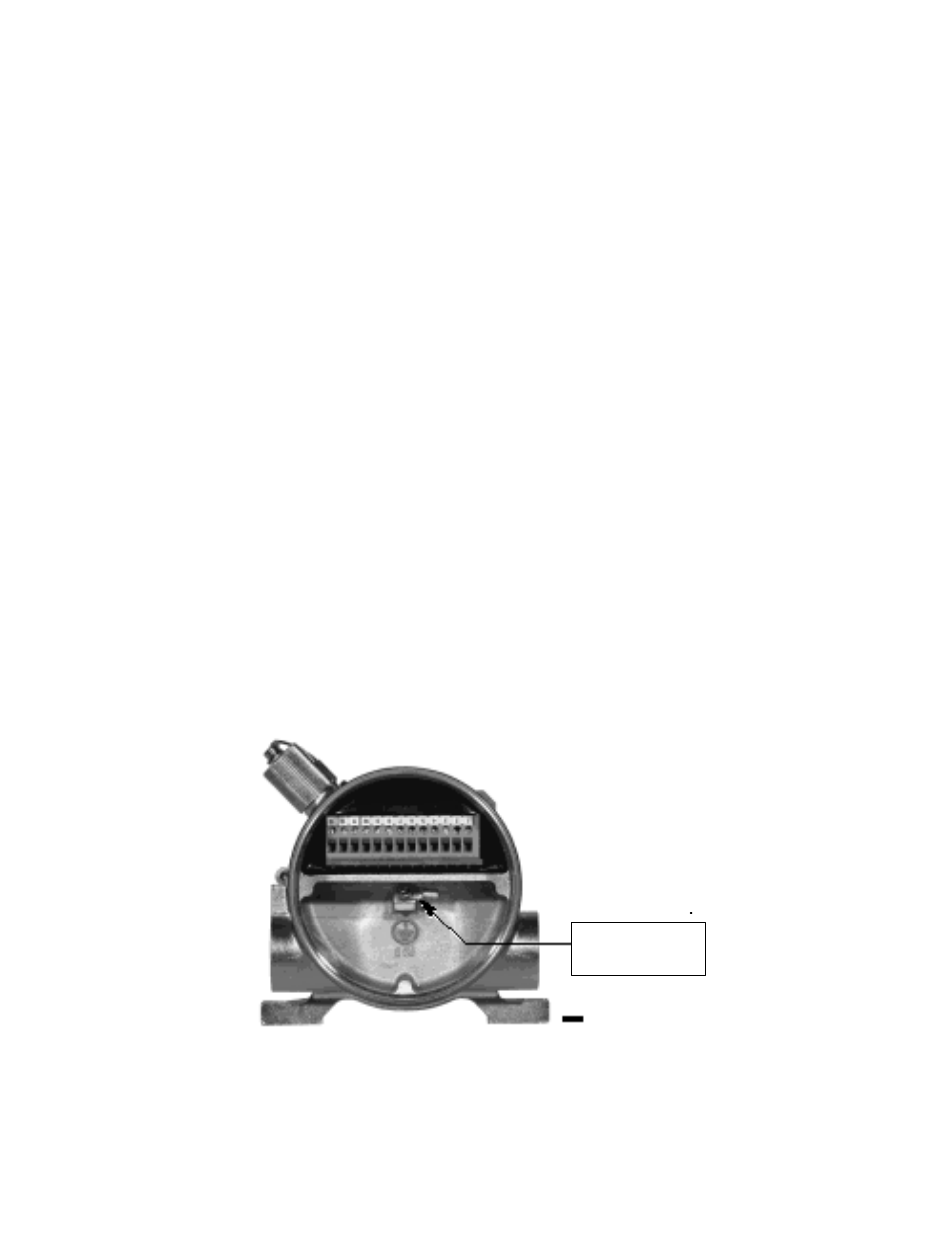

Рис. 8. Клеммная колодка, расположенная внутри клеммного отсека.
Заземляющий
наконечник
