37 95-3556

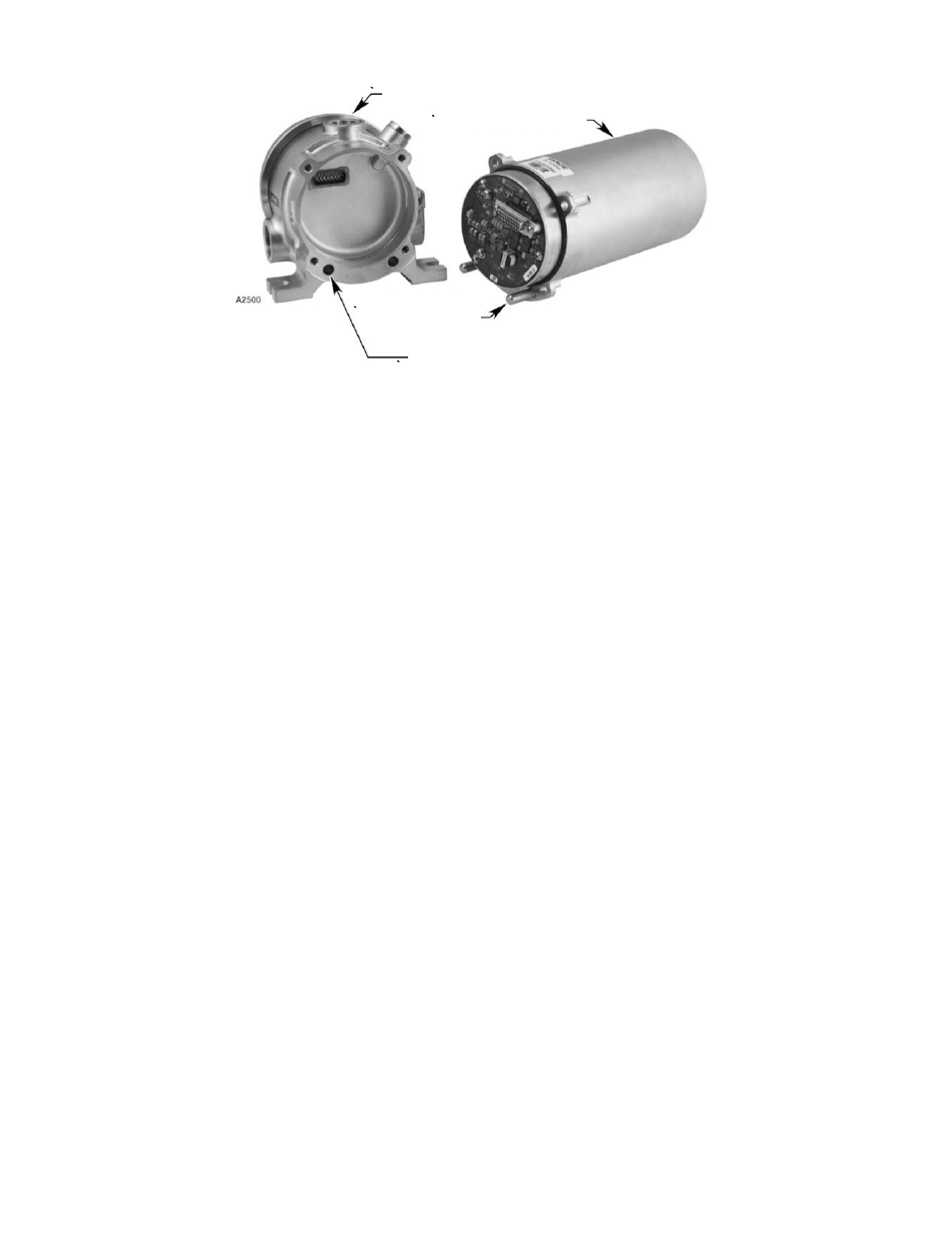

Рис. 24. Модуль газоанализатора, отделённый от клеммного отсека.
ВАЖНОЕ!
Если апертура была прежде установлена на модуле OPECL, то её следует опять
установить до начала процедуры юстировки (апертура должна устанавливаться только
на модуле источника излучения). Апертура будет необходима, когда расстояние между
модулями составляет от 5 до 30 м и по окончанию основной юстировки индицируется
сигнал насыщения, даже, если апертура не использовалась изначально. Обращайтесь к
разделу ”Применение апертуры короткого диапазона” данного руководства за подробной
информацией об использовании апертур.
9.
Выполнить калибровку нуля газоанализатора.
10.
После окончания процедуры калибровки нуля убедиться в правильной работе
газоанализатора, проведя испытания системы как определено в главе Процедура точной
юстировки
ПРИМЕЧАНИЕ
Сменные модули приёмника поставляются предприятием-изготовителем
сконфигурированными по умолчанию. В случае, если в системе газоанализатора OPECL
были произведены какие-либо изменения в конфигурации в полевых условиях, то новый
модуль приёмника потребует программирования этих параметров используя HART-
коммуникатор или контроллер UD10 FlexVu. Для переконфигурации моделей EQP
следует пользоваться программным пакетом S 3
.
11.
Активировать оборудование тревожной сигнализации системы.
Направляющие
штифты (2)
Модуль OPECL
Перегородка корпуса
При установке сменного модуля сцентрировать два
направляющих штифта с отверстиями в перегородке
корпуса и полностью вставить модуль в перегородку.
