19

95-3556

Для определения максимального падения напряжения в шлейфе, вычтите минимальное рабочее

напряжение устройства (18 В пост. тока) из минимального выходного напряжения источника

питания. Фактическая максимальная длина проводов определяется следующим образом:

1.

Разделите максимально допустимое падение напряжения на максимальный ток потребления

газоанализатора (0,35 A),

2.

Разделите результат на сопротивление провода (значение в омах на фут (метр) указывается в

технических характеристиках кабеля),

3.

Разделите результат на 2.

Например: Рассмотрим установку с кабелем сечением 18 AWG (0,82 мм

2

)

и источником

напряжения питания 24 В пост. тока.

Напряжение источника питания = 24 В

Рабочее напряжение питания на газоанализаторе, минимальное = 18 В

24

18 = 6 В пост. тока

Максимальное падение напряжения = 6 В

Максимальный ток = 0,35 А

Сопротивление кабеля = 0,006523 Oм/фут

6

: 0,35 : 0,006523 :

2 = 1314 футов (401 метр)


ВАРИАНТЫ ГАЗОАНАЛИЗАТОРА С РЕЛЕЙНЫМИ ВЫХОДАМИ

В газоанализаторе могут использоваться реле с “сухими контактами“, что требует независимого

источника питания к общему контакту реле. Не допускается применять эти реле для переключения

напряжения переменного тока. При необходимости переключения напряжения переменного тока,

следует использовать внешние реле. Для изменения заводских уставок реле тревожной

сигнализации используйте коммуникатор HART или обратитесь на предприятие-изготовитель за

дальнейшей консультацией. Нагрузочные характеристики реле приведены в разделе Технические

характеристики системы.

Релейная плата должна быть временно снята для обеспечения доступа при подсоединении

полевых проводов. По окончании концевой разводки полевых проводов, установите плату на

место и закрепите тремя невыпадающими винтами, см. рис. 7. В моделях EQP реле не

применяются.


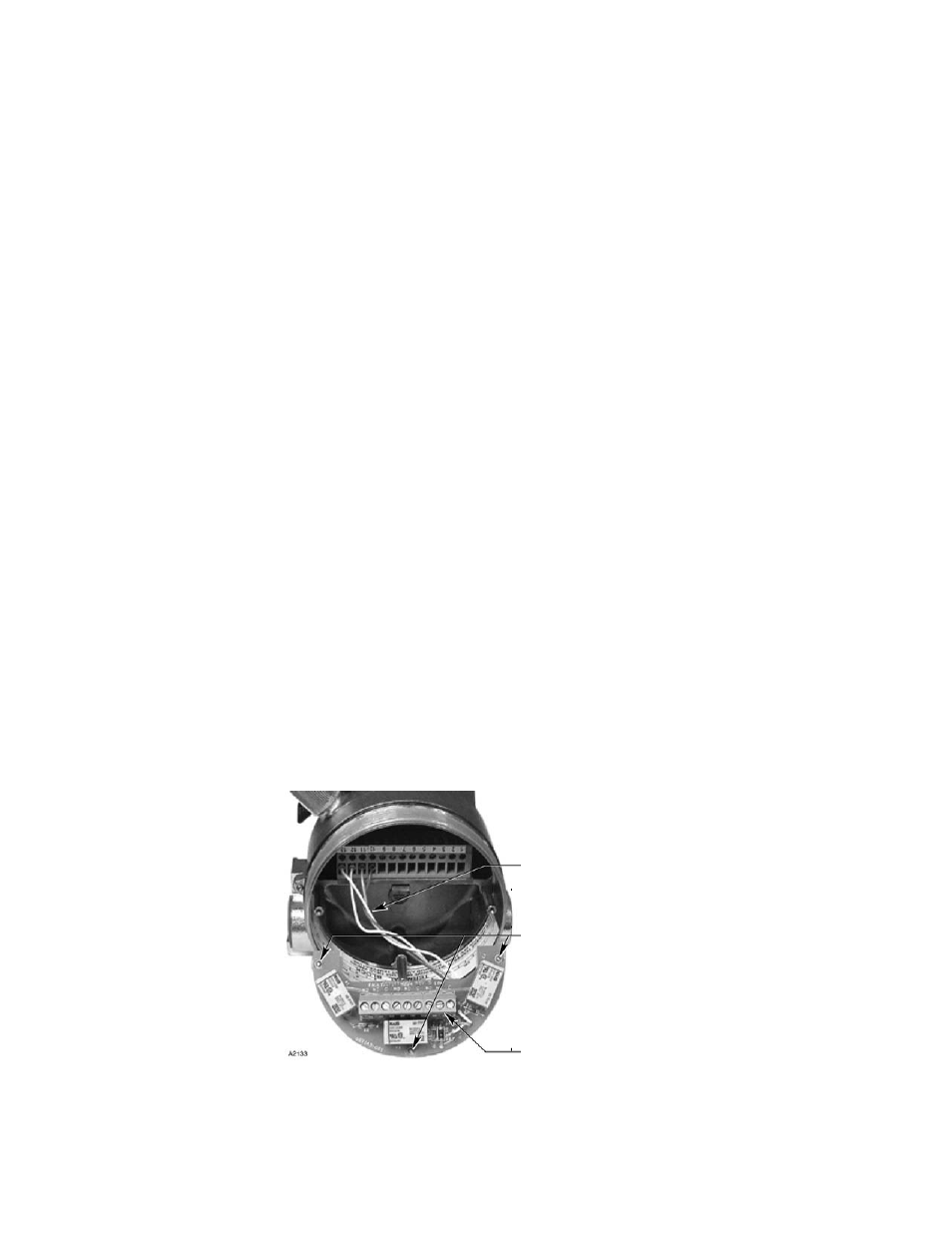

Рис. 7. Клеммный отсек со снятой релейной платой.

Провода соединения с релейной

платой (заводская установка)

Провода не отсоединять!

Невыпадающие винты

крепления релейной платы (3)

Клеммный разъём

релейной платы
