29 95-3657
4. Для остановки процесса выберите
ОСТАНОВИТЬ ОБУЧЕНИЕ (STOP LEARN). На
данной стадии последовательность НАЧАТЬ
ОБУЧЕНИЕ/ОСТАНОВИТЬ ОБУЧЕНИЕ (START
LEARN/STOP LEARN)
и/или ОЧИСТИТЬ ЗАПИСЬ
(CLR RECORDED) можно повторять до получения
данных требуемого профиля. Профиль должен
представлять собой характеристику типичных
фоновых звуков, которые могут возникнуть в ходе
нормальной работы. В случае периодических
событий,
вызывающих ложную тревогу,
рекомендуется выполнить процесс обучения во
время таких событий.
5. После того как ЗАПИСАННЫЕ данные
соответствуют требуемому профилю, перейдите в
меню
СОХРАНЕННЫЙ ПРОФИЛЬ (SAVED
PROFILE). Меню СОХРАНЕННЫЙ ПРОФИЛЬ дает
возможность просмотра нескольких ячеек памяти
для
постоянного хранения ЗАПИСАННОГО
профиля. Для перезаписи информации перейдите
в соответствующую ячейку памяти. (Для нового
устройства используйте ЯЧЕЙКУ 1).
6. Выберите ячейку памяти. Появившееся меню
содержит команду ВЫБРАТЬ (SELECT) и
СОХРАНИТЬ (SAVE). Сначала выберите
СОХРАНИТЬ, чтобы скопировать ЗАПИСАННЫЙ
профиль в ячейку СОХРАНЕННЫЙ ПРОФИЛЬ
(SAVED PROFILE).
Выделите команду ВЫБРАТЬ
(SELECT), чтобы передать в трансмиттер ATX10
команду об использовании данной ячейки
СОХРАНЕННОГО ПРОФИЛЯ в качестве профиля
для функции тревожной сигнализации.
7. Вернитесь в меню ОБУЧЕНИЕ (LEARN MENU)
и подтвердите, что наименование выбранной
ячейки появилось в качестве ПРОФИЛЯ СИГНАЛА
ТРЕВОГИ (ALARM PROFILE).
8.

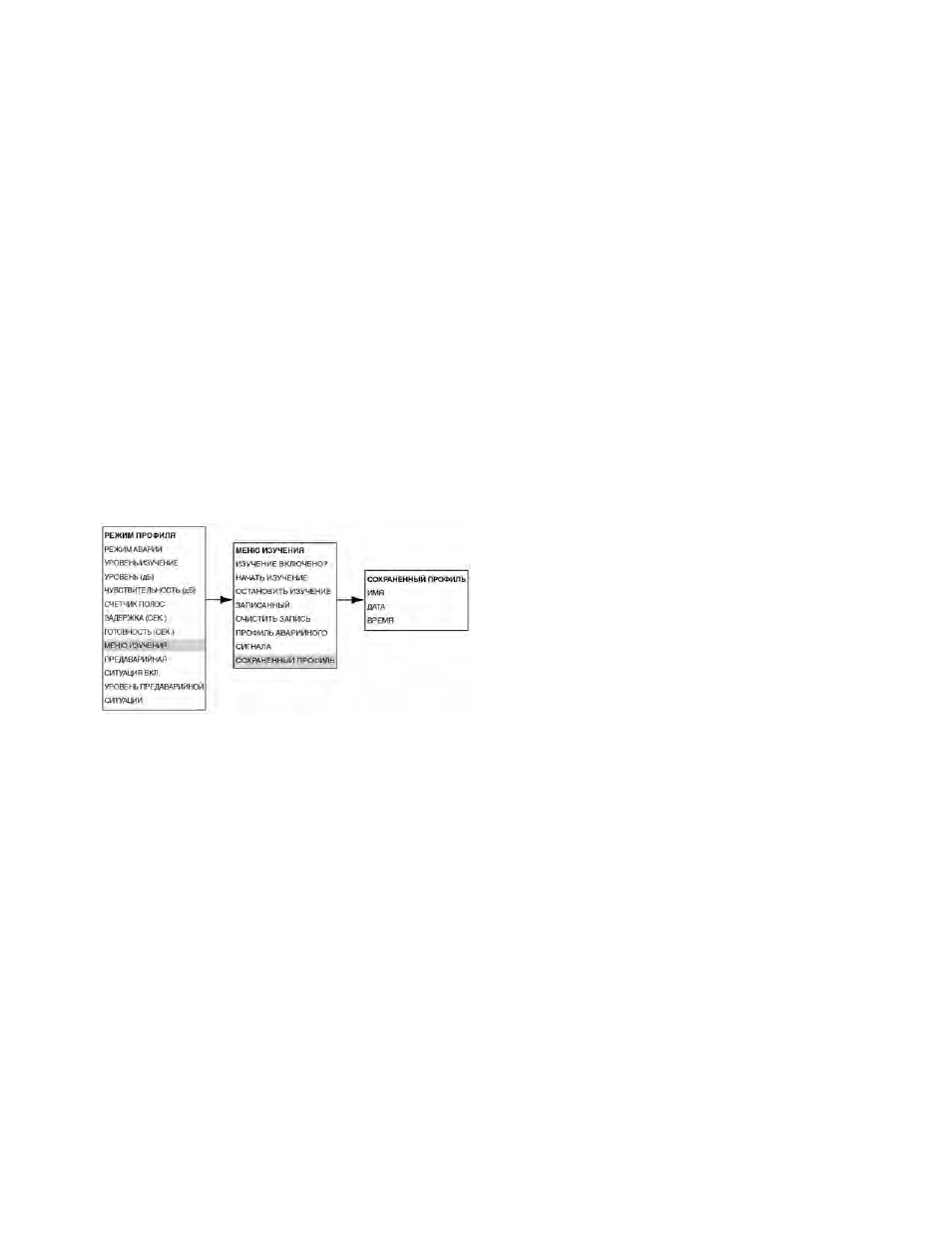

Вернитесь в меню РЕЖИМ ПРОФИЛЯ
(PROFILE MODE) и при необходимости установите
следующие параметры:
ЧУВСТВИТЕЛЬНОСТЬ (дБ) - фактический порог
срабатывания сигнализации, используемый для
каждой полосы, представляет собой сочетание
профиля и данной фиксированной погрешности.
(
т.е. значение 3 означает, что каждая частотная
полоса засчитывается для включения тревожной
сигнализации, если она превышает уровень на 3
дБ выше соответствующего уровня в профиле).
ГОТОВНОСТЬ (СЕК) – данная настройка
определяет время (в секундах), проходящее с
момента исчезновения критерия срабатывания
тревожной сигнализации до сброса сигнала
тревоги.
СЧЕТЧИК ПОЛОС – аналогично работе в
Базовом режиме и в режиме Профиль-Уровень,
счетчик полос можно регулировать и в режиме
Профиль-Обучение. Рекомендуется оставить
значение счетчика установленным по умолчанию
- 14,
либо, возможно, немного выше в режиме
Профиль-Обучение, поскольку значительное
усиление чувствительности уже реализуется при
использовании профиля. Более низкое значение
счетчика полос может сделать детектор более
подверженным
влиянию узкополосных
источников ложной тревоги.
КОНФИГУРАЦИЯ ПРЕДТРЕВОЖНОЙ СИТУАЦИИ
Опция ПРЕДТРЕВОЖНОЙ СИТУАЦИИ доступна в
режиме Профиль-Уровень/Обучение (не в Базовом
режиме). Её конфигурация производится через
меню РЕЖИМ ПРОФИЛЯ в следующем порядке:
1. Установите ПРЕДТРЕВОЖНАЯ СИТУАЦИЯ
ВКЛ на символ "Y"
2. Установите УРОВЕНЬ ПРЕДТРЕВОЖНОЙ
СИТУАЦИИ.
Порог срабатывания сигнализации для каждой
полосы снижается на установленное значение,
благодаря
чему полоса становится более
чувствительной. Предполагается, что
ПРЕДТРЕВОЖНАЯ СИТУАЦИЯ обладает более
высокой чувствительностью, чем нормальная
тревожная
сигнализация, и может быть
использована в качестве предупреждения об
угрозе потенциальной тревожной ситуации.
Число полос, превысивших пониженный порог,
подсчитывается. При достижении СЧЕТЧИКОМ
ПОЛОС значения, установленного для нормальной
тревожной
сигнализации, объявляется
ПРЕДТРЕВОЖНАЯ СИТУАЦИЯ и на выход
подается ток величиной 16 мА.
