Инструкция по эксплуатации Det-Tronics ATX10 Transmitter
Страница 21
95-3657 22

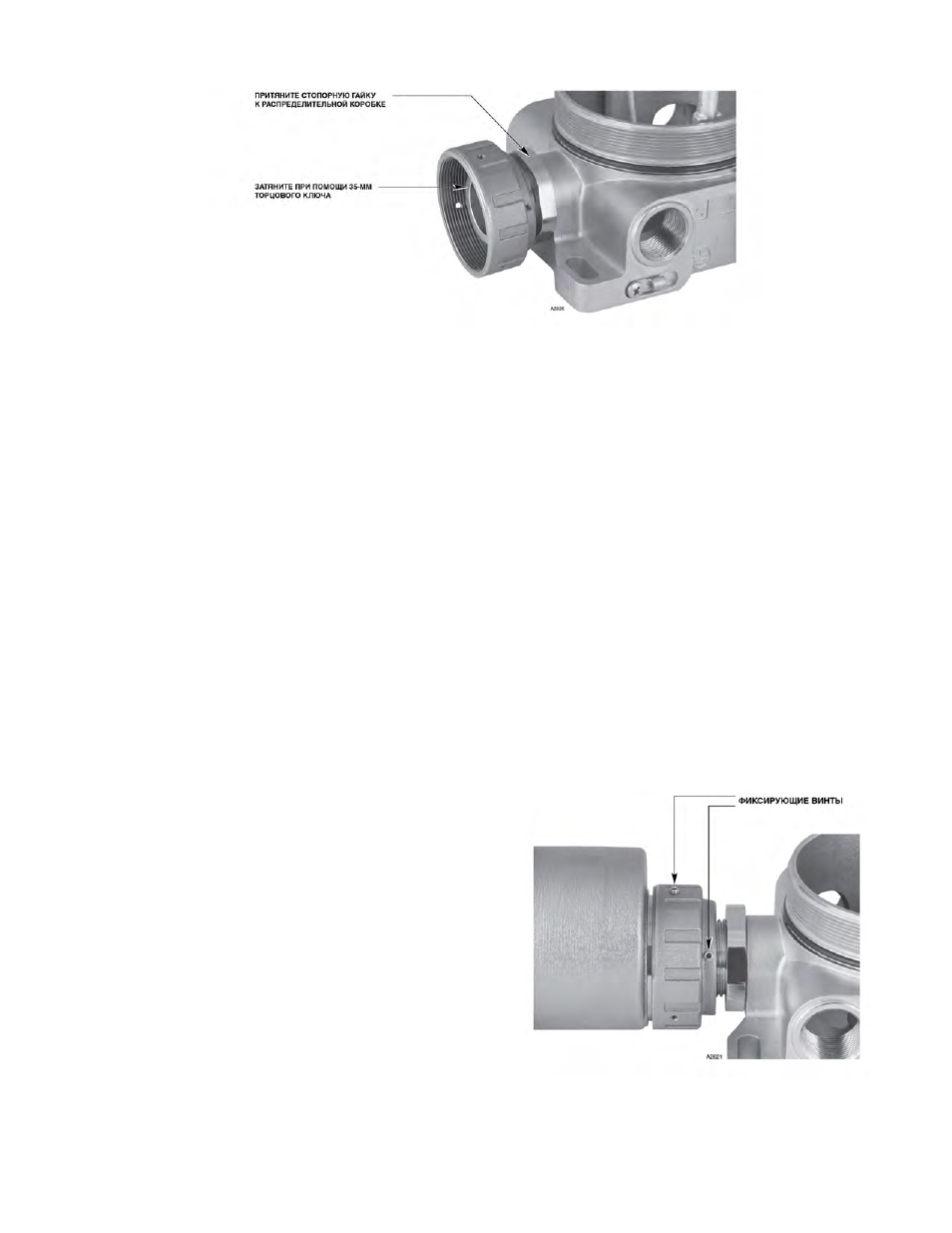

Рис.10. Крепление переходного узла к соединительной коробке.
ПРОЦЕДУРА МОНТАЖА КАБЕЛЬНЫХ
СОЕДИНЕНИЙ
Убедитесь.
что
все
кабели
оконцованы
надлежащим образом. Изоляция проводника
должна быть удалена, оголив проводник на
расстояние от 5 мм до 18 мм от конца. Убедитесь,
что экран кабеля оконцован надлежащим образом
и оголенный провод экрана не может случайно
соприкоснуться с корпусом детектора или другим
проводом.
ВАЖНО!
Провод заземления GND датчика (сечением
1,31
мм
2
)
должен быть надлежащим образом
присоединен
к
заземлению
внутри
соединительной
коробки STB или
трансмиттера ATX10 для обеспечения
надлежащих
условий
искробезопасности.
Провод оснащен наконечником, который
должен
быть
надлежащим
образом
запрессован
на
проводе
и
закреплён
прилагаемым винтом с шайбой в месте,
обозначенном символом "GND". Датчик АС100
и примыкающие соединительная коробка
STB/
трансмиттер ATX10 оснащаются
также внешним креплением заземления GND
(
крепежный винт и шайба прилагаются), к
которому
должен
быть
присоединен
соответствующий провод заземления GND.
Кроме того, для обеспечения сопротивления
1
Ом или менее, необходимо вывести
заземление
источника
питания
на
соединительную коробку STB/трансмиттер
ATX10.
На рис. 12 показаны клеммы трансмиттера модели
ATX10.
На рис. 13 показано прямое подключение датчика
модели AC100 к трансмиттеру модели ATX10.
На рис. 14 показано подключение датчика AC100 к
соединительной
коробке STB и
далее
к
трансмиттеру модели ATX10.
На рис. 15 показано подключение электропитания
и сигнального кабеля подключения трансмиттера
ATX100
к
программируемому
логическому
контроллеру (PLC).
На рис. 16 показано подключение ATX10 и AC100 к
универсальному контроллеру FlexVu UD10.
Для подключения к испытательному стенду см.
рис. 17.
ПРИМЕЧАНИЕ
Для обеспечения надлежащей связи HART к
выходным клеммам 4-20 мА должно быть
подключено сопротивление нагрузки контура
250
Ом.
Рис. 11. Расположение фиксирующих винтов на
соединительном кольце переходного узла.
