17 95-3657

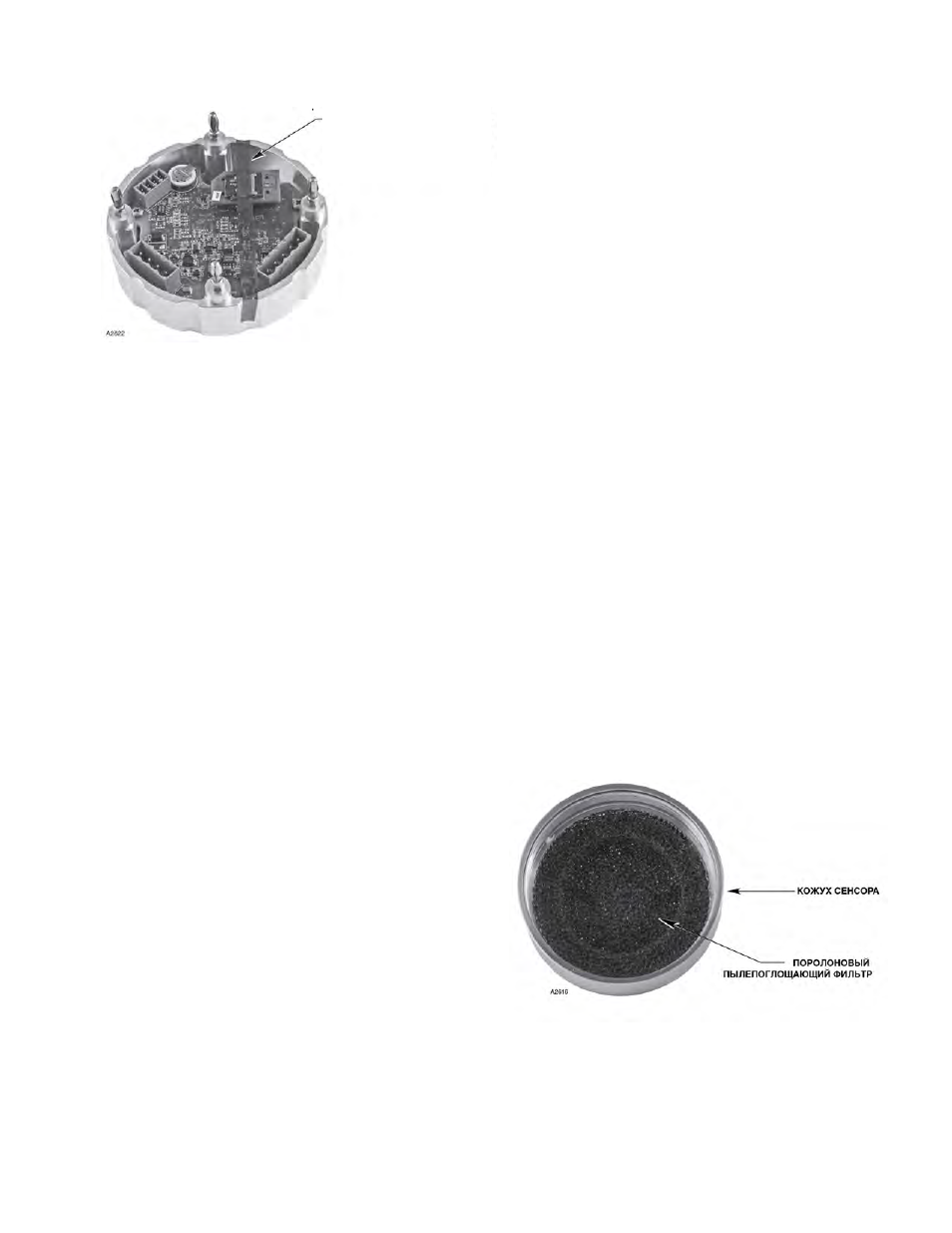

Рис.6. Лента крепления карты памяти; удалить
ленту перед монтажом детектора.
СОЕДИНИТЕЛЬНАЯ КОРОБКА ДАТЧИКА
В случае применений, где не требуется
присоединение AC100 напрямую к корпусу
трансмиттера
модели ATX10, необходимо
использовать соединительную коробку Det-Tronics
модели STB. При установке AC100 удаленно от
трансмиттера, для предотвращения возможных
электромагнитных/радиочастотных
помех при
передаче сигнала необходимо использовать
экранированный кабель типа "витая пара".
Максимальная длина кабеля между AC100 и
ATX10
составляет 150 м.
СМАЗКА/СМАЗОЧНЫЕ МАТЕРИАЛЫ
Для облегчения установки и последующего
демонтажа
убедитесь, что все крышки
соединительных коробок и резьбовые соединения
датчика надлежащим образом смазаны. При
возникновении необходимости в дополнительной
смазке
используйте смазку Lubriplate (см.
Информацию для заказа запчастей по каталогу),
либо
тефлоновую ленту. Не допускается
применять силиконовую смазку.
ОБЕСПЕЧЕНИЕ ВЛАГОЗАЩИЩЁННОСТИ
Во время установки важно принять необходимые
меры предосторожности для предотвращения
попадания влаги на электрические соединения
элементов
системы. Для обеспечения
надлежащей работы необходимо поддерживать
целостность системы в отношении защиты от
попадания
влаги. Ответственность за
влагонепроницаемость системы несет монтажная
организация.
При использовании кабельных каналов
необходимо применять надлежащие средства
монтажа каналов, вентиляционные мембраны,
кабельные вводы и уплотняющие прокладки для
предотвращения
попадания влаги и/или
обеспечения класса взрывобезопасности. В
местах сбора воды необходимо установить
кабельный дренаж для автоматического удаления
скапливающейся влаги. В верхних частях прибора
следует установить кабельные вентиляционные
мембраны для обеспечения вентиляции и выпуска
паров воды. С каждым дренажем следует
использовать не менее одной вентиляционной
мембраны.
Кабельные каналы должны иметь уклон, чтобы
вода стекала в нижние точки, имеющие дренаж, и
не скапливалась внутри корпуса или на
уплотняющих прокладках кабельных каналов.
Если это невозможно, установите кабельный
дренаж над уплотняющими прокладками для
предотвращения сбора воды, либо установите
дренажную петлю ниже детектора с кабельным
дренажем в нижней точке петли.
Уплотняющие прокладки в кабелевводах должны
соответствовать требованиям стандарта NEC/CEC
для монтажа во взрывоопасных зонах и
предотвращать попадание воды в детекторы,
устанавливаемые
на открытой местности.
Герметизируйте кабельные вводы на расстоянии
примерно 46 см от детектора. В исполнениях,
имеющих
соединительную резьбу M25,
необходимо использовать уплотнительные шайбы
класса IP66 либо кабельный ввод класса IP66 с
уплотнительным кольцом O-ring для предот-
вращения попадания влаги.
Рис.7. Поролоновый пылепоглощающий фильтр,
установленный внутри кожуха датчика.
Лента устанавливается
только на время транс-
портировки. Удалить
ленту перед установкой
модуля.
