Инструкция по эксплуатации Det-Tronics ATX10 Transmitter
Страница 20
21
95-3657

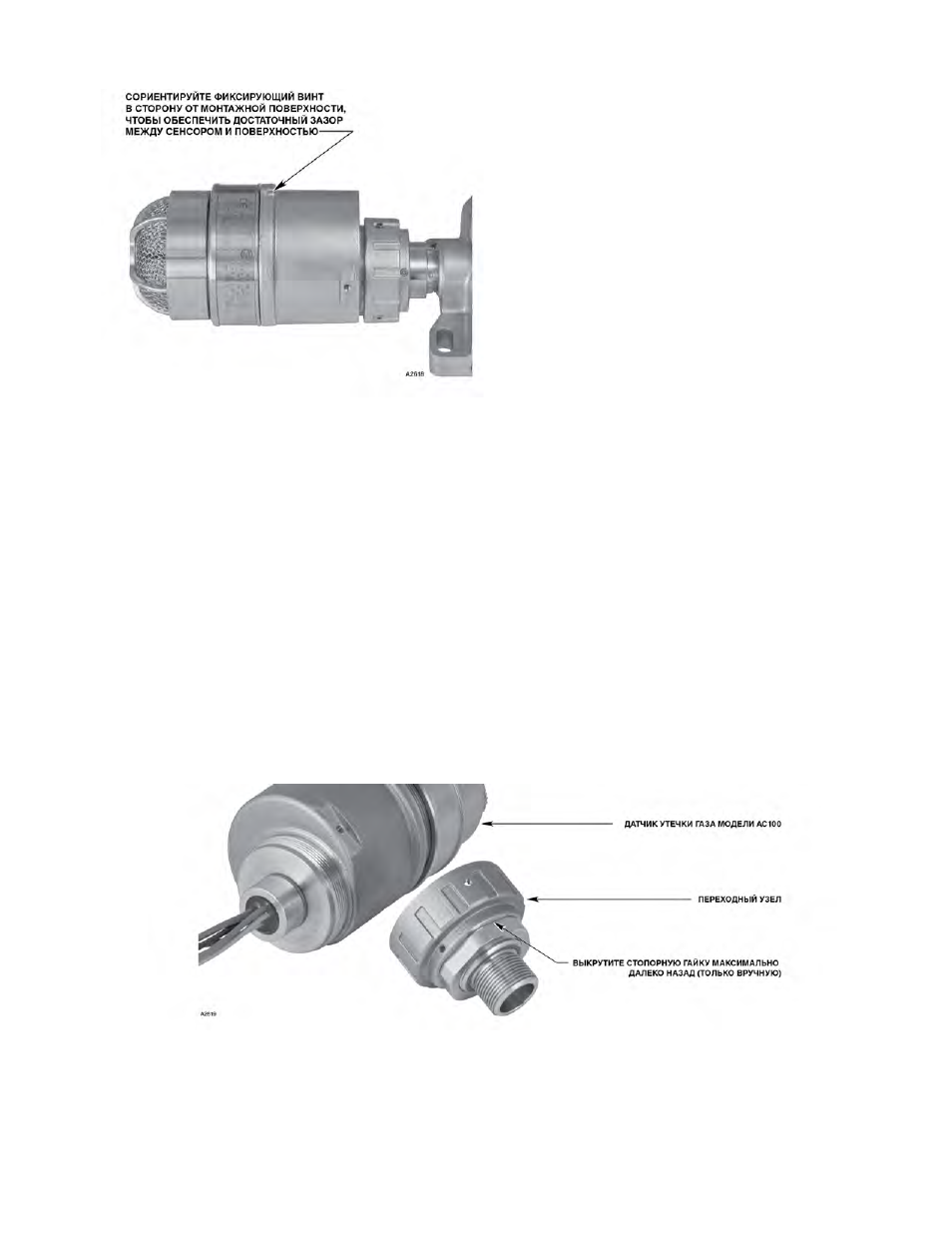

Рис. 8. Датчик AC100, подключенный к
соединительной коробке (показана модель M25)
4.
Притяните стопорную гайку к соединительной
коробке, см. рис. 10.
5.
Протяните провода датчика через контактный
узел в соединительную коробку, затем закрепите
датчик на соединительной коробке, затянув кольцо
на переходном узле. Прежде чем затягивать
кольцо, сориентируйте датчик при помощи
регулировочного винта в сторону от монтажной
поверхности, чтобы обеспечить достаточный зазор
между датчиком и монтажной поверхностью,
см.рис. 8.
6.
Затяните кольцо переходного узла, затем
установите
регулировочные
винты
для
предотвращения сдвига.
ПРИМЕЧАНИЕ
В кольце контактного узла имеется шесть
отверстий под регулировочные винты, по
три отверстия сверху и снизу. Установите
не менее чем по одному стопорному винту с
каждой стороны, см.рис. 11.
Рис. 9. Датчик AC100 со снятым переходным узлом.
