Инструкция по эксплуатации Det-Tronics ATX10 Transmitter
Страница 18
19
95-3657
Источник утечки
Интенсивность утечки: 0,004
кг/с
Тип газа:
Сжатый воздух
Давление газа:
6
бар
Отверстие:
2
мм, круглое
Ориентация:
Вертикально вверх
Зона обнаружения определяется как радиус при
источнике утечки, находящемся на уровне
детектора или ниже и не перекрываемом
инфраструктурой.
Настройка базового режима (Basic Mode) по
уровню 50 дБ - 12 метров.
Режим профиля (4 дБ выше фоновых шумов) - 20
метров.
Для
получения
информации
об
установке
детектора FlexSonic в конкретных условиях
применения обращаться на предприятие Det-
Tronics.

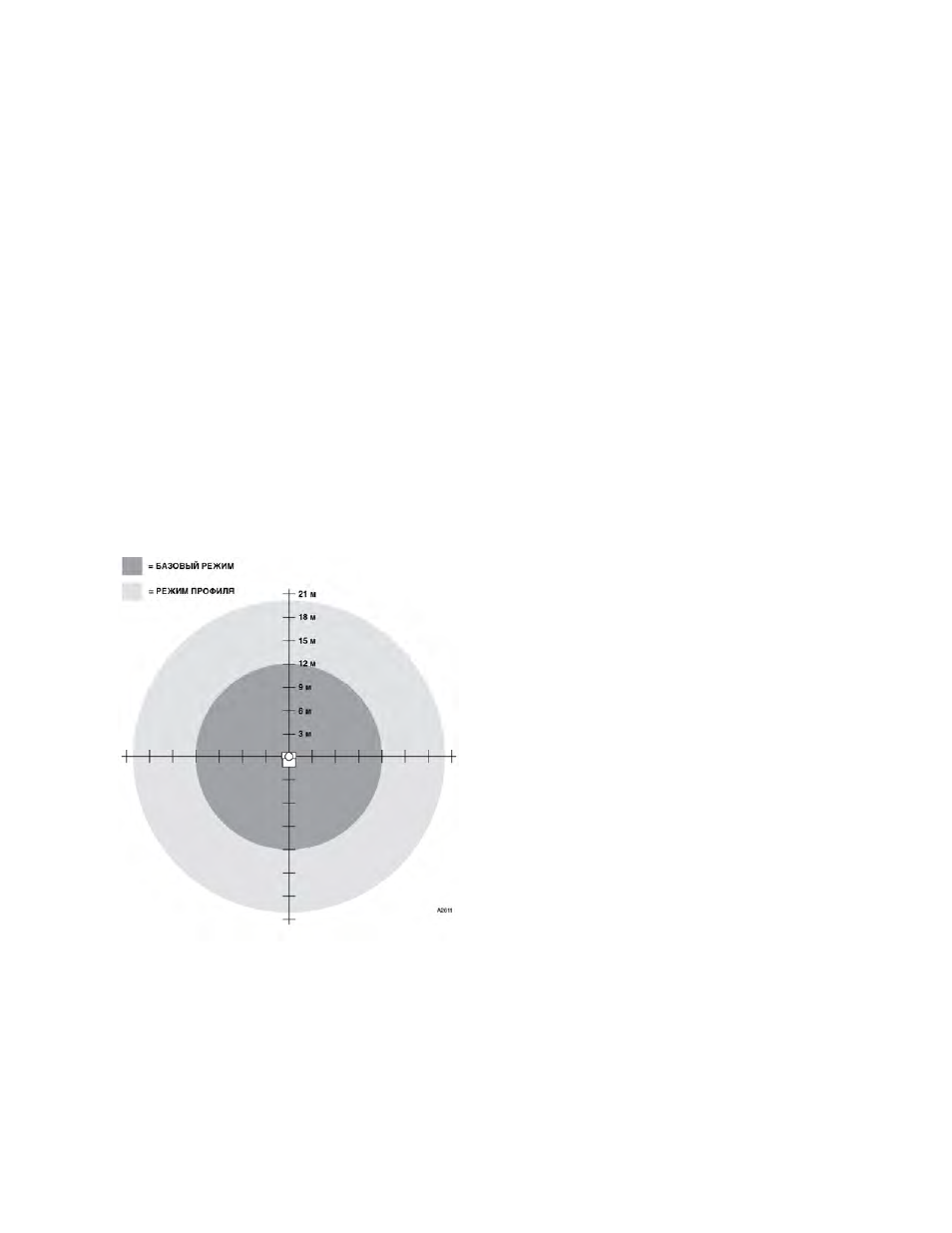

Диапазон зоны обнаружения акустического
детектора FlexSonic (незначительная утечка)
ТРЕБОВАНИЯ К ИСТОЧНИКУ ПИТАНИЯ
Рассчитайте общую мощность энергопотребления
системы обнаружения газа в ваттах, с учетом
условий холодного пуска. Выберите источник
питания, имеющий мощность, соответствующую
рассчитанной нагрузке. Убедитесь, что выбранный
источник питания обеспечивает регулируемую и
фильтруемую выходную мощность, достаточную
для всей системы. В случае необходимости
резервной системы питания, рекомендуется
использовать систему зарядки аккумулятора
"
плавающего"
типа.
При
использовании
имеющегося источника питания убедитесь, что он
соответствует требованиям системы.
ПРИМЕЧАНИЕ
Источник
питания
должен
соответ-
ствовать требованиям по шуму для систем
HART.
Если шумы или пульсации главного
источника питания могут создать помехи
функции HART, рекомендуется использовать
изолированный
источник
питания.
(
Подробную информацию о технических
характеристиках источников питания см. в
документе компании HART Communication
Foundation "
Характеристики физического
уровня частотной манипуляции" ("FSK Physical
Layer Specification"), HCF_SPEC-54).
ТРЕБОВАНИЯ К КАБЕЛЬНЫМ СОЕДИНЕНИЯМ
Для подключения электропитания, а также для
снятия выходного сигнала используйте только тип
кабелей соответствующего температурного класса
и
сечения.
Рекомендуется
использовать
экранированный многожильный медный провод
сечением 0,2 - 2,5 мм
2
.
Клеммы
подсоединения
полевых
кабелей
расссчитаны на одинарный провод сечением 0,2 -
2,5
мм
2
(
либо двух проводников аналогичного
поперечного сечения 0,2 - 0,75 мм
2
).
Винты
должны быть затянуты моментом 0,4 - 0,5 Нм.
Металлический корпус должен быть электрически
соединен с заземлением.
Минимальное напряжение питания, необходимое
для
обеспечения
надлежащей
работы
трансмиттера модели ATX10, составляет 9 В пост.
тока. Максимальная длина кабеля от источника
питания
до
трансмиттера
модели ATX10
составляет 600 м. При удаленно смонтированном
датчике
утечки
газа
модели
АС100
с
использованием соединительной коробки STB,
максимальная длина кабеля от трансмиттера
ATX10
до датчика AC100 составляет 150 м.
