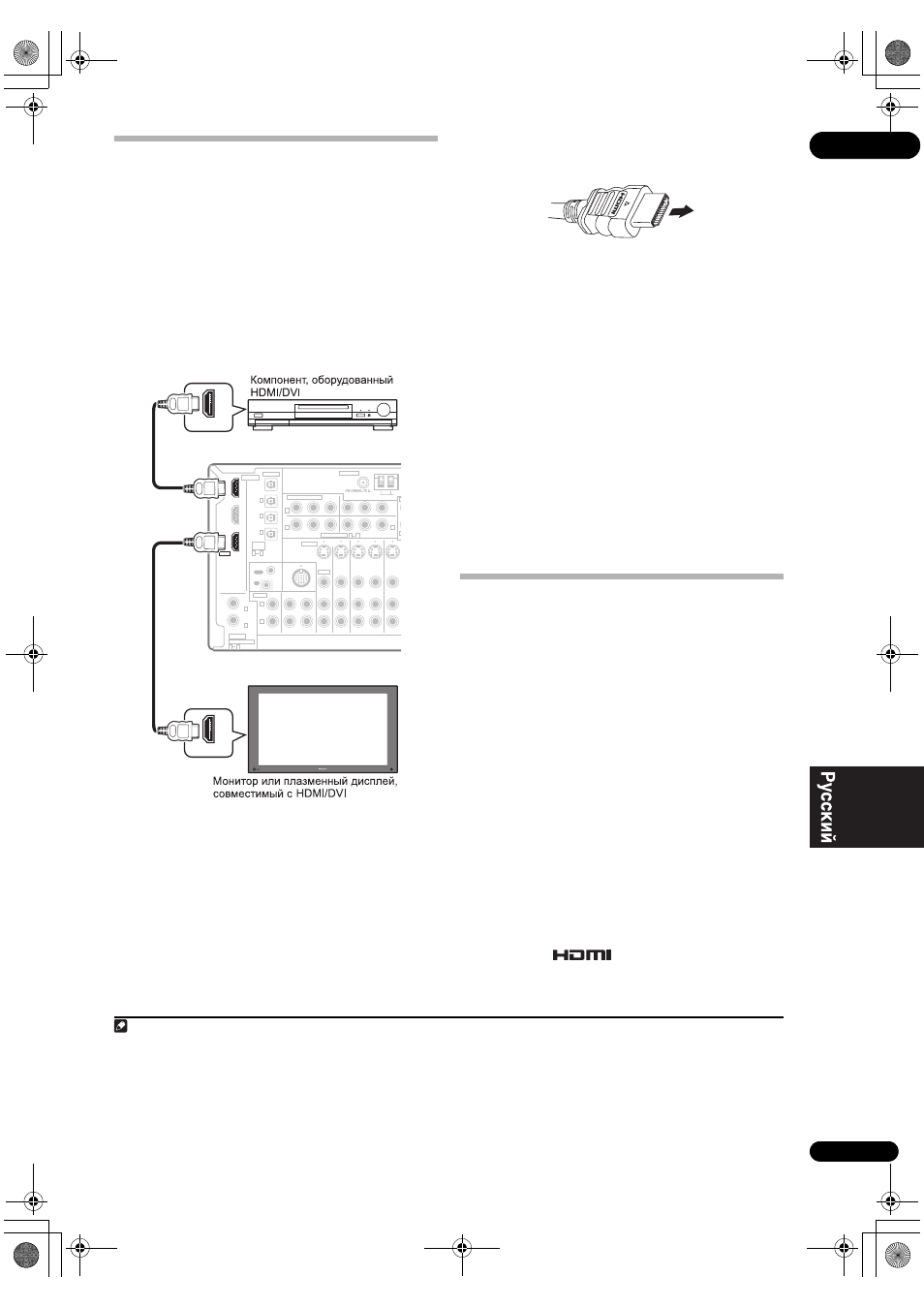

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI
(с HDCP), его можно подключить к ресиверу с помощью
имеющегося в продаже кабеля HDMI.
1
При помощи соединения HDMI передаются несжатые
цифровые видеосигналы, а также практически любые
виды цифрового звука, с которыми совместим
компонент, включая DVD-Video, DVD-Audio, SACD,
Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio
(см. ниже информацию об ограничениях), Video CD/
Super VCD, CD и MP3. Для получения дополнительной
информации о совместимости HDMI см. раздел О
преобразователе видеосигнала на стр. 12.
1
Используйте кабель HDMI для подключения
межкомпонентного соединения HDMI IN 1/2 данного
ресивера к выходу HDMI используемого
компонента HDMI.
При подключенном компоненте HDMI на передней
панели появляется индикация HDMI.
2
Используйте кабель HDMI для подключения
соединения HDMI OUT этого ресивера с
соединением HDMI совместимого с HDMI монитора.
• При правильном подключении стрелка на разъеме
кабеля на проигрывателе должна быть направлена
вправо.
3
Нажмите кнопку HDMI 1 или HDMI 2 (в
зависимости от того, к какому входу он подключен).
Можно также использовать кнопки на передней панели.
• Установите параметр HDMI, как описано в разделе
Настройка параметров аудио/видео на стр. 58 в
положение THROUGH, если необходимо
прослушать звук HDMI, выводимый используемым
телевизором или плазменным дисплеем (из этого
ресивера звук слышаться не будет).
• Если видеосигнал не появляется на используемом
телевизоре или плазменном дисплее, попробуйте
отрегулировать настройки разрешения используемого
компонента или дисплея. Учтите, что некоторые
компоненты (например, игровые видеоприставки),
имеют разрешение, отображение которого
невозможно. В этом случае используйте (аналоговое)
подключение S-video или композитное подключение.
• Прослушивание HDMI аудио через разъемы
цифрового выхода ресивера невозможно.
О HDMI
HDMI (High Definition Multimedia Interface – интерфейс
мультимедиа с высоким разрешением) может передавать
как видео, так и звук через одно цифровое соединение и
предназначен для проигрывателей DVD, цифровых
телевизоров, телевизионных приставок и других аудио/
видеоустройств. HDMI разработан с целью объединения в
одной спецификации технологий HDCP (High Bandwidth
Digital Content Protection – защита широкополосного
цифрового содержимого) и DVI (Digital Visual Interface –
цифровой визуальный интерфейс). HDCP служит для
защиты цифрового содержимого, передаваемого и
принимаемого совместимыми с DVI дисплеями.
HDMI поддерживает видео стандартного, улучшенного
качества и высокой четкости, а также многоканальный
объемный звук. К особенностям HDMI относятся
передача цифрового видео без сжатия, полоса
пропускания до 2,2 гигабит в секунду (для сигналов
HDTV), один разъем (вместо нескольких кабелей и
разъемов) и возможность связи между источником
сигнала и аудио/видеоустройствами, такими как
цифровой телевизор.
HDMI, эмблема
и High-Definition Multimedia
Interface являются товарными знаками или
зарегистрированными товарными знаками компании
HDMI Licensing LLC.
Примечание
1 • Подключение HDMI допускается только для компонентов, поддерживающих интерфейс DVI и совместимых как с DVI, так и с защитой HDCP. Для
подключения к разъему DVI понадобится отдельный переходник (DVI
HDMI). В то же время через подключение DVI - HDCP не может передаваться звук.
Дополнительные сведения можно получить у продавца оборудования.
• Данное устройство рассчитано на соответствие интерфейсу HDMI (High Definition Multimedia Interface) версии 1.3а. В зависимости от подключенного
компонента применение подключения DVI может привести к ненадежной передаче сигнала. Если используется компонент с версией HDMI 1.0, вывод
защищенных от копирования источников DVD-Audio CPPM через соединение HDMI невозможен.
• Данный ресивер не поддерживает функцию DeepColor на HDMI.
• Данный ресивер поддерживает SACD, Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio. Для использования преимуществ данных форматов,
однако, убедитесь, что компонент, подключенный к данному ресиверу, также поддерживает соответствующий формат.
CD
IN
IN
IN
IN
IN
OUT
OUT
OUT
IN
IN
IN
OUT
OUT
CD-R/TAPE/MD
DVD/LD
DVR/VCR1
DVR/
TV/SAT
CONTROL
AUDIO
ANTENNA
AM L
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
COMPONENT VIDEO
OUT
HDMI
ASSIG-
NABLE
OUT
(TV/SAT)
(CD)
(DVR/
VCR1)
IN
IN 1
IN 2
OUT
1
IN
1
IN
2
IN
3
(DVD/LD)
IN 1
(DVR/VCR2)
IN 2
IN 2
IN 3
3
1
R
L
R
L
OUT
IN
2
1
ASSIGNABLE
3
1
iPod
IN
VIDEO
S-VIDEO
HDMI OUT
HDMI IN
VSX-LX50
