03

12

Ru

10 Многоканальные выходы для
предварительных усилителей
Используйте для подключения отдельных усилителей
для переднего, центрального каналов, каналов объемного
звучания, задних каналов объемного звучания и канала
низкочастотного громкоговорителя.

Подключение дополнительных усилителей на стр. 54

(для получения информации о подключении активного
низкочастотного громкоговорителя также см. раздел
Установка акустической системы на стр. 17).

11 Выходы композитного видео и S-video для
монитора
Используйте для подключения мониторов и телевизора.

Подключение телевизора и проигрывателя дисков

DVD на стр. 13.

12 Многоканальные аналоговые аудиовходы
7.1-канальные входы для подключения проигрывателя
DVD с многоканальными аналоговыми выходами.

Подключение многоканальных аналоговых входов на

стр. 52.

13 Контакты громкоговорителей
Используйте для подключения основных передних,
центрального громкоговорителей, громкоговорителей
объемного звучания и задних громкоговорителей
объемного звучания.

Установка акустической системы на стр. 17.

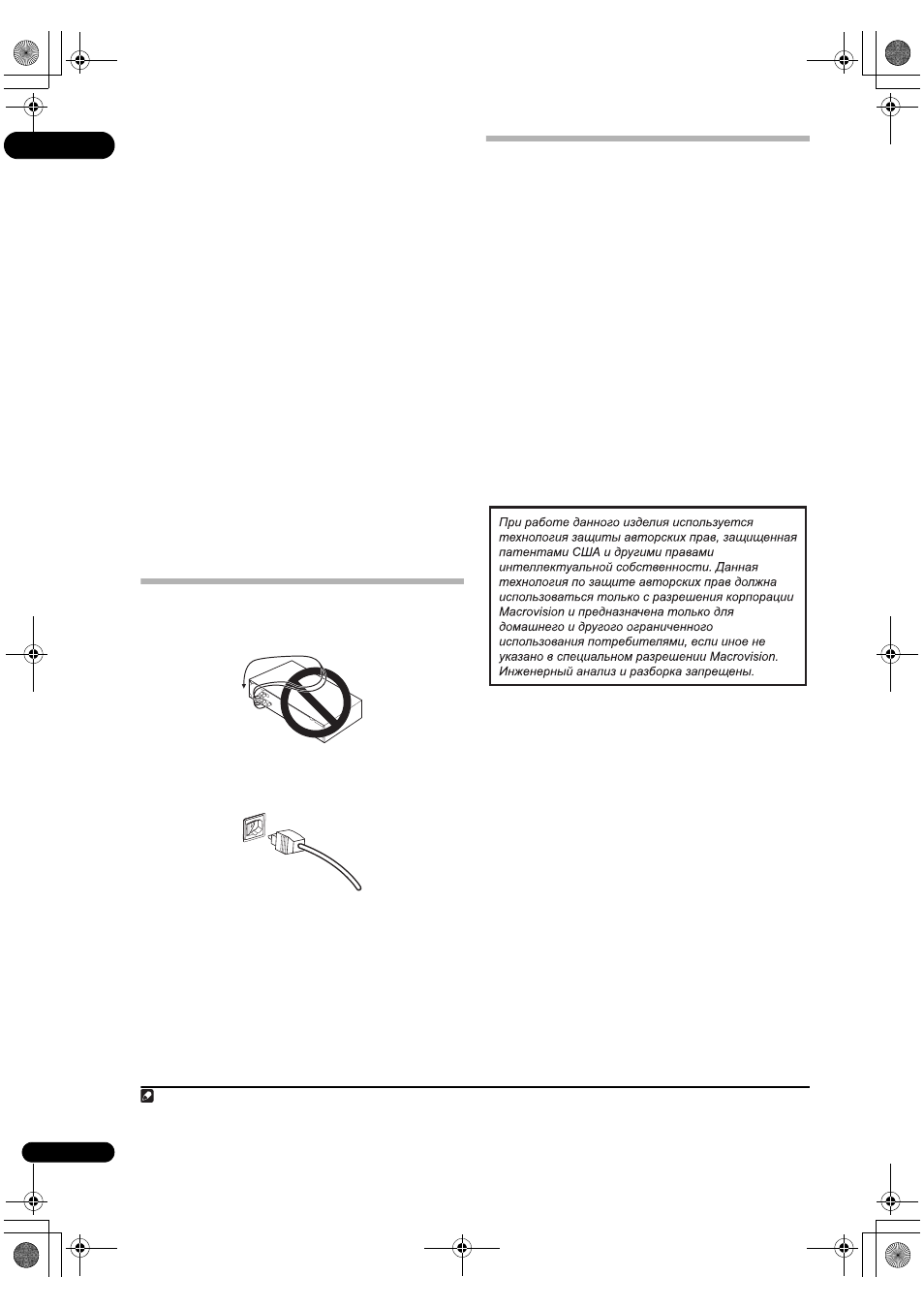

Подключение кабелей

• Во избежание фонового шума не кладите

подключенные кабели на ресивер.

• Аккуратно выполняйте подключение оптического

кабеля, старайтесь не повредить защитную шторку
оптического разъема.

• Обеспечьте для оптического кабеля свободно

свисающую петлю. Можно повредить кабель об
острые углы.

О преобразователе видеосигнала

Преобразователь видеосигнала обеспечивает вывод всех
видеоисточников через все разъемы MONITOR VIDEO
OUT

. Исключением являются только видеосигналы

HDMI и компонентного видео высокой четкости:
поскольку дискретизация данных разрешений
невозможна, при подключении данных видеоисточников,
необходимо подключить используемый монитор/
телевизор к выходам HDMI/компонентного видео
ресивера.

1

Если для нескольких видеокомпонентов назначена одна и
та же функция входа (см. раздел Меню Input Setup
(Настройка входов)
на стр. 56) преобразователь
устанавливает последовательность их использования в
следующем порядке: компонентное видео, S-video, затем
композитное видео.

• Для обеспечения оптимальных рабочих

характеристик видео, THX рекомендует отключить
(установить на OFF) цифровое преобразование
видеосигнала (Digital Video Conversion) (см. раздел
Настройка параметров аудио/видео на стр. 58).

Примечание

1 Если видеосигнал не появляется на используемом телевизоре или плазменном дисплее, попробуйте отрегулировать настройки разрешения используемого
компонента или дисплея. Учтите, что некоторые компоненты (например, игровые видеоприставки) имеют разрешение, преобразование которого
невозможно. В этом случае используйте (аналоговое) подключение S-video или композитное подключение.

VSX-LX50_HY_Ru.book Page 12 Tuesday, March 13, 2007 10:23 AM
