Подключение цифровых аудиоисточников, Vsx-lx50, 12 vsx-lx50 – Инструкция по эксплуатации Pioneer VSX-LX50
Страница 15: Примечание
03
15
Ru
1

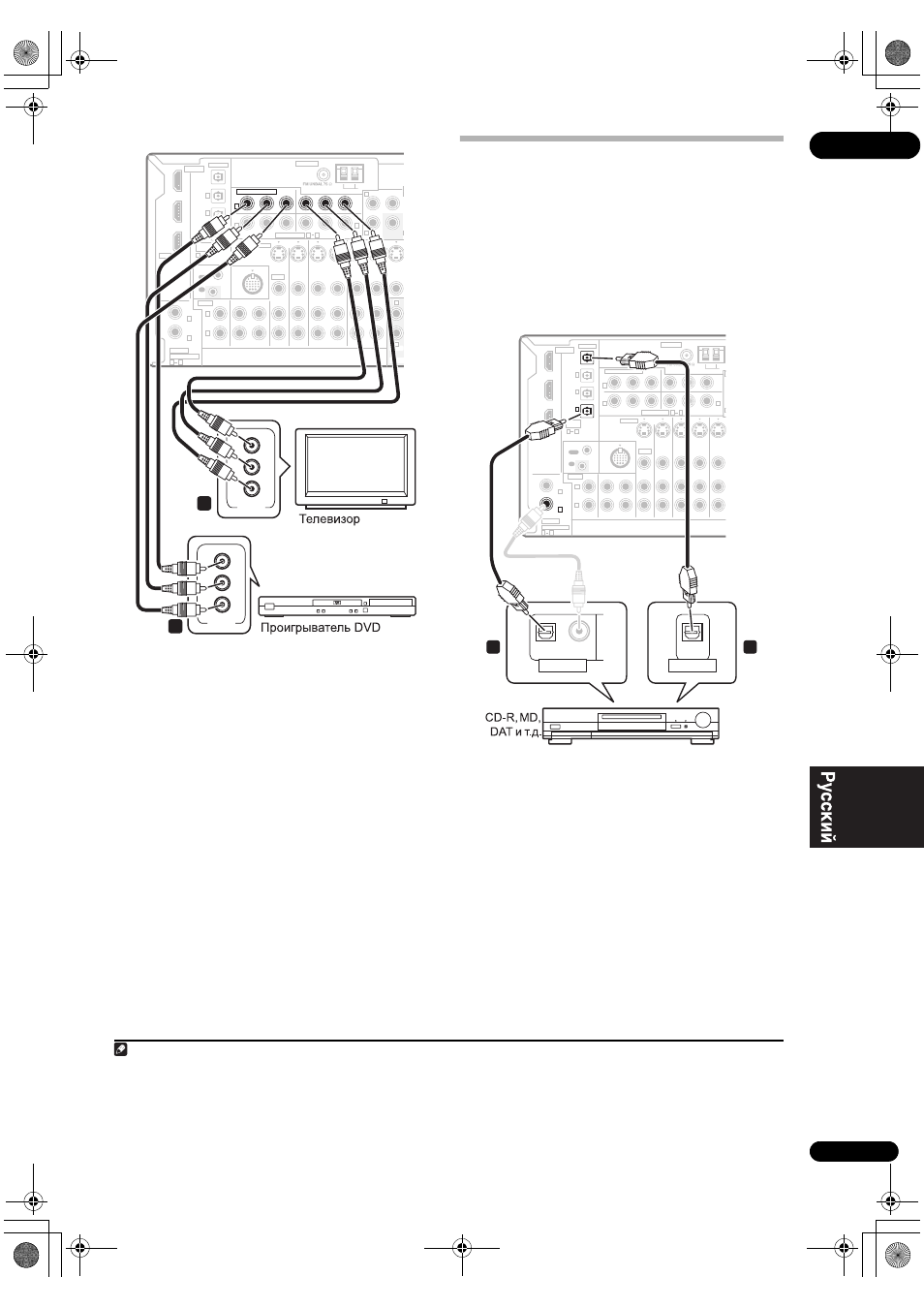

Соедините выходы компонентного видео
источника с набором входов ASSIGNABLE
COMPONENT VIDEO.
Установите соединение при помощи тройного
видеокабеля компонентного видео.
• Поскольку их можно назначать, не важно, какие
видеовходы компонентов используются для каких
источников. После завершения подключения нужных
компонентов необходимо назначить видеовходы
компонентов – см. раздел Меню Input Setup
(Настройка входов) на стр. 56.
2
Соедините гнезда COMPONENT VIDEO OUT со
входами компонентного видео телевизора или
монитора.
Для соединения используйте тройной видеокабель
компонентного видео.
Подключение цифровых
аудиоисточников
Ресивер оснащен цифровыми входами и выходами, что
позволяет подключать к нему цифровые
аудиокомпоненты как для воспроизведения, так и для
создания цифровых записей.
Большинство аналоговых компонентов также имеют
возможность аналогового подключения. Если их тоже
необходимо подключить, см. раздел Подключение
аналоговых аудиоисточников на следующей странице.
1
Соедините цифровой аудиовыход оптического
типа
1
используемого цифрового компонента со
входом DIGITAL 3 (CD).
Для соединения используйте оптический кабель.
2
Для подключения записывающего
оборудования соедините выход оптического типа
DIGITAL с цифровым входом рекордера.
Для подключения к выходу DIGITAL OUT используйте
оптический кабель.
2
iPod
IN
VIDEO
S-VIDEO
VSX-LX50
CD
IN
IN
IN
IN
IN
IN
OUT
OUT
OUT
IN
IN
IN
IN
MONITO
OUT
OUT
OUT
CD-R/TAPE/MD
DVD/LD
DVR/VCR1
DVR/VCR2
TV/SAT
CONTROL
AUDIO
ANTENNA
AM LOOP
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
COMPONENT VIDEO
OUT
HDMI
ASSIG-
NABLE
OUT
(TV/SAT)
(CD)
(DVR/
VCR1)
IN
IN 1
IN 2
OUT
1
IN
1
IN
2
IN
3
(DVD/LD)
IN 1
(DVR/VCR2)
IN 2
IN 2
IN 3
3
1
R
L
R
R
L
L
OUT
IN
2
1
ASSIGNABLE
3
1
CENTER
MULTI C
FRONT
FRONT
SUB
WOOFER
Y
P
B
P
R
COMPONENT
VIDEO
Y
P
B
P
R
COMPONENT
VIDEO
2
1
Примечание
1 • Если на используемом цифровом компоненте имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов
ресивера с помощью коаксиального кабеля. При настройке ресивера потребуется указать, какой его вход подключен к компоненту (см. также раздел Меню
Input Setup (Настройка входов) на стр. 56).
• Цифровые выходы других компонентов можно подключить к любым свободным цифровым аудиовходам ресивера. Эти входы можно назначить при
настройке ресивера (см. также раздел Меню Input Setup (Настройка входов) на стр. 56).
2 Для записи с некоторых цифровых источников необходимо выполнить аналоговое подключение, как описано в разделе Подключение аналоговых
аудиоисточников ниже.
iPod
IN
VIDEO
S-VIDEO
CD
IN
IN
IN
IN
IN
OUT
OUT
OUT
IN
IN
IN
OUT
OUT
CD-R/TAPE/MD
DVD/LD
DVR/VCR1
DVR
TV/SAT
CONTROL
AUDIO
ANTENNA
AM
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
COMPONENT VIDEO
OUT
HDMI
ASSIG-
NABLE
OUT
(TV/SAT)
(CD)
(DVR/
VCR1)
IN
IN 1
IN 2
OUT
1
IN
1
IN
2
IN
3
(DVD/LD)
IN 1
(DVR/VCR2)
IN 2
IN 2
IN 3
3
1
R
L
R
OUT
IN
2
1
ASSIGNABLE
3
1
OPTICAL
COAXIAL
DIGITAL OUT
OPTICAL
DIGITAL IN
1
2
VSX-LX50
VSX-LX50_HY_Ru.book Page 15 Tuesday, March 13, 2007 10:23 AM
