03

13

Ru

Подключение телевизора и
проигрывателя дисков DVD

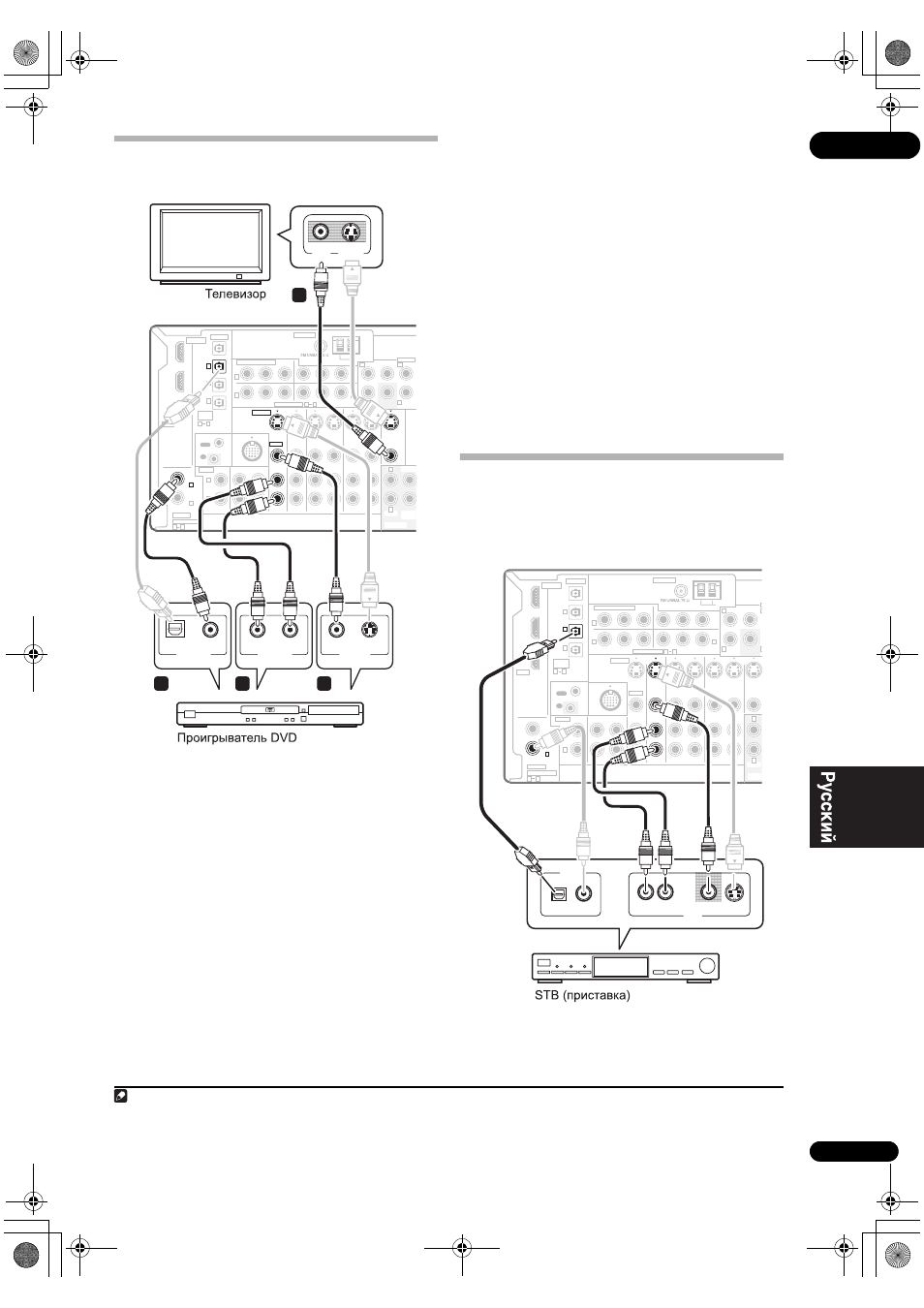

На схеме показана базовая установка данного ресивера с
телевизором и проигрывателем дисков DVD при помощи
соединения S-video или композитного соединения.
Различные телевизоры и проигрыватели дисков DVD
могут предлагать различные возможности подключения.
Если используемый телевизор/или проигрыватель дисков
DVD имеет компонентные видеовходы и выходы, см.
также раздел Использование разъемов компонентного
видео
на стр. 14. Если в используемом проигрывателе
дисков DVD предусмотрены многоканальные
аудиовыходы, см. раздел Подключение многоканальных
аналоговых входов
на стр. 52.

1

Подключите видеоразъем MONITOR OUT к

видеовходу телевизора.
Для подключения к композитному видеогнезду, или для
высококачественных видеосигналов, используйте
стандартный видеокабель с RCA/фоновым гнездом, для
подключения к S-video гнезду, используйте S-video
кабель.

2

Подключите выход композитного видео или

S-video проигрывателя DVD к входу DVD/LD VIDEO
или DVD/LD S-VIDEO.
Подключите с помощью стандартного видеокабеля или
кабеля S-video.

3

Подключите цифровой аудиовыход

коаксиального типа

1

проигрывателя DVD к входу

COAXIAL 1 (DVD/LD) этого ресивера.
Используйте коаксиальный кабель, предназначенный для
цифрового звука.

4

Подключите стереофонические аудиовыходы

на проигрывателе DVD ко входам DVD/LD AUDIO.
Подключите с помощью стереофонического кабеля RCA
с аудиоштекером.

• Если на используемом проигрывателе дисков DVD

имеются многоканальные видеовыходы, вместо этого
можно использовать их. См. раздел Подключение
многоканальных аналоговых входов
на стр. 52.

Подключение спутникового/кабельного
ресивера или другой приставки

Спутниковые и кабельные ресиверы, а также наземные
цифровые ресиверы являются примерами так
называемых «приставок».

VIDEO

IN

S-VIDEO

IN

iPod

IN

VIDEO

S-VIDEO

CD

IN

IN

IN

IN

IN

IN

OUT

OUT

OUT

IN

IN

IN

IN

MONITOR
OUT

OUT

OUT

CD-R/TAPE/MD

DVD/LD

DVR/VCR1

DVR/VCR2

TV/SAT

CONTROL

AUDIO

ANTENNA

AM LOOP

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

ASSIGNABLE

OPTICAL

COAXIAL

PRE OUT

COMPONENT VIDEO

OUT

HDMI

ASSIG-
NABLE

OUT

(TV/SAT)

(CD)

(DVR/
VCR1)

IN

IN 1

IN 2

OUT

1

IN

1

IN

2

IN

3

(DVD/LD)

IN 1

(DVR/VCR2)

IN 2

IN 2

IN 3

3

1

R

L

R

R

R

L

L

L

OUT

IN

2

1

ASSIGNABLE

3

1

CENTER

CENTER

MULTI CH IN

FRONT

FRONT

SUR-
ROUND

SUB
WOOFER

SUB
WOOFER

S-VIDEO

OPTICAL

DIGITAL OUT

VIDEO OUT

COAXIAL

AUDIO L

R

ANALOG OUT

VSX-LX50

3

1

2

4

Примечание

1 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с одним из оптических входов ресивера с помощью
оптического кабеля. При настройке ресивера потребуется указать, какой его вход подключен к проигрывателю (см. раздел Меню Input Setup (Настройка
входов)
на стр. 56).

iPod

IN

VIDEO

S-VIDEO

CD

IN

IN

IN

IN

IN

IN

OUT

OUT

OUT

IN

IN

IN

IN

MONITOR
OUT

OUT

OUT

CD-R/TAPE/MD

DVD/LD

DVR/VCR1

DVR/VCR2

TV/SAT

CONTROL

AUDIO

ANTENNA

AM LOOP

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

ASSIGNABLE

OPTICAL

COAXIAL

P

COMPONENT VIDEO

OUT

HDMI

ASSIG-
NABLE

OUT

(TV/SAT)

(CD)

(DVR/
VCR1)

IN

IN 1

IN 2

OUT

1

IN

1

IN

2

IN

3

(DVD/LD)

IN 1

(DVR/VCR2)

IN 2

IN 2

IN 3

3

1

R

L

R

R

R

L

L

L

OUT

IN

2

1

ASSIGNABLE

3

1

CENTER

MULTI C

FRONT

FRONT

SUB
WOOFER

DIGITAL OUT

AV OUT

VIDEO

S-VIDEO

AUDIO L

R

VSX-LX50
