Nl 6

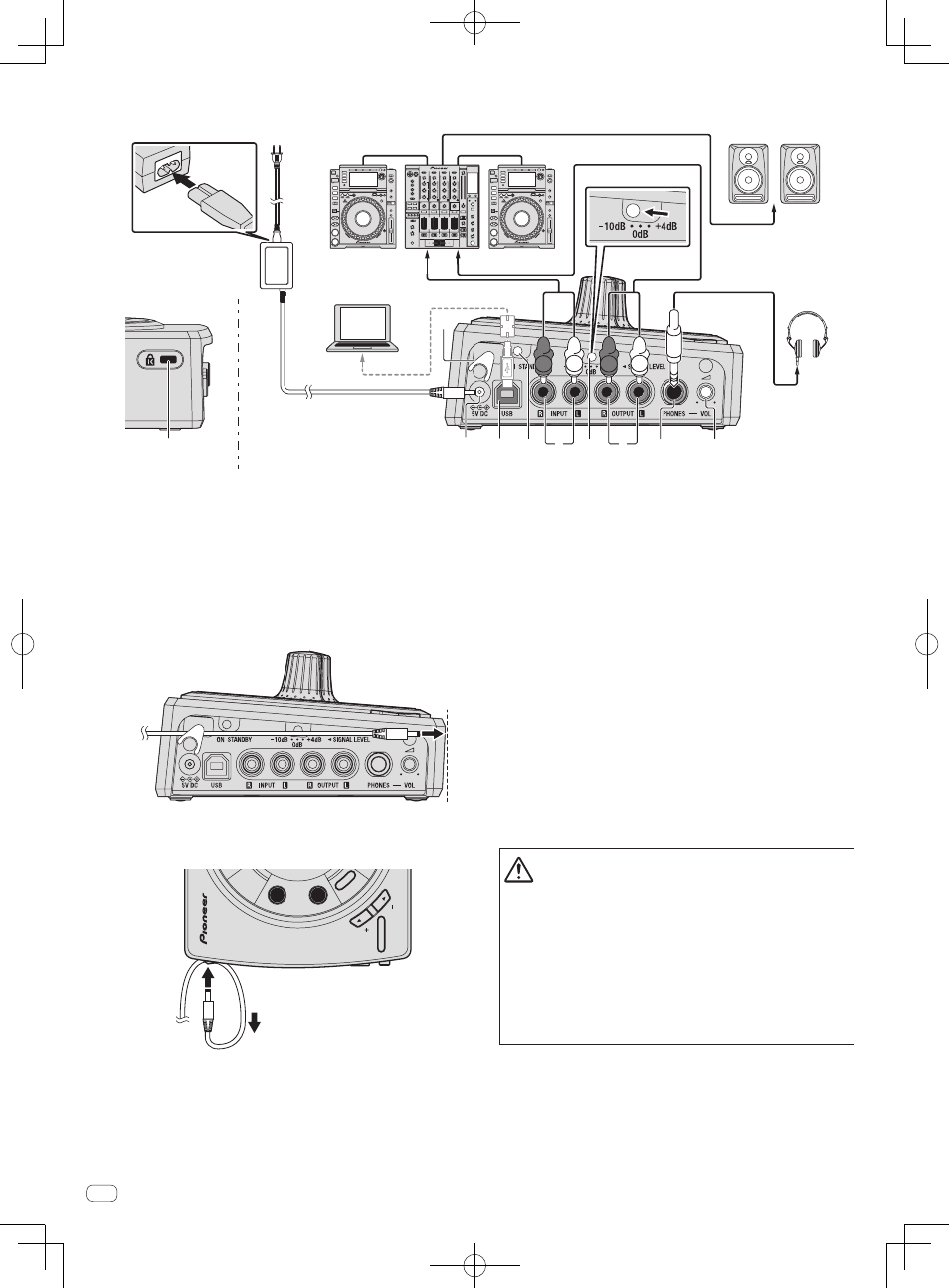

 Voor het verbinden van de [SEND] en [RETURN] aansluitingen op het DJ-mengpaneel
R L R L
Achterpaneel Zijpaneel
Naar de [RETURN]
aansluiting
Naar de [SEND] aansluiting
DJ-speler
DJ-speler
DJ-mengpaneel
Naar stopcontact
Computer
[SIGNAL LEVEL]-schakelaar
Luidsprekers met eigen
stroomvoorziening enz.
Hoofdtelefoon
3 2 4 5 7 a 9 8 6
1
1 Snoerhaak
Haak hier het snoer van de netstroomadapter omheen.
! De geluidsweergave wordt onderbroken als het stroomsnoer van
de netstroomadapter tijdens weergave losraakt van het toestel.
Gebruiken van de snoerhaak
Haak het stroomsnoer van de netstroomadapter om de snoerhaak om het
snoer op zijn plaats te houden. Dit voorkomt dat het snoer per ongeluk kan
worden losgerukt, zodat de stekker uit de aansluiting zou kunnen raken.
1
Zoals te zien op de afbeelding hieronder, moet u het uiteinde van het
snoer tot de zijkant van het toestel doortrekken, en dan het snoer om
de snoerhaak haken.
2 Draai het uiteinde van het stroomsnoer zo dat dit naar u toe wijst en
keer het vervolgens om zodat u een ring maakt zoals op de afbeel-
ding hieronder, voor u de stekker van het snoer in de [5V DC] aan-
sluiting van dit toestel steekt.
OVER DUB EXIT
4-BEAT
SEQUENCE
R
LEVEL
KI
CK RO
LL
INSTRUMENT
2 Kensington-beveiligingsgleuf
3 5V DC-aansluiting
Sluit hierop de meegeleverde gelijkstroomstekker van de
netstroomadapter aan. Wacht met aansluiten van het netsnoer tot-
dat eerst alle aansluitingen van de apparatuur onderling voltooid zijn.
U moet het stroomsnoer en de netstroomadapter gebruiken die
worden meegeleverd met dit product.
4 USB-poort
Voor aansluiten van een computer.
! Sluit dit toestel en de computer direct op elkaar aan met behulp
van de meegeleverde USB-kabel.
! Een USB-verdeelstekker (hub) kan niet worden gebruikt.
5 ON, STANDBY-schakelaar
Hiermee wordt dit toestel aan en uit gezet.
6 INPUT-aansluitingen
Maak de verbinding met de externe uitgangsaansluitingen van een
DJ-mengpaneel, DJ-controller, DJ-speler enz.
7 SIGNAL LEVEL-schakelaar
Schakelt de ingangs/uitgangsversterking (gain) van dit toestel in of uit.
Maak de instellingen zoals hieronder aangegeven aan de hand van
de op dit toestel aangesloten apparatuur.
— [+4 dB]: Kies hiervoor bij aansluiting op de [MASTER OUT]
aansluiting van een DJ-mengpaneel.
— [+0 dB]: Kies hiervoor indien aangesloten op de [MASTER OUT]-
aansluitingen van een DJ-mengpaneel of DJ-controller.
— [–10 dB]: Kies hiervoor indien aangesloten op de [SEND] en
[RETURN]-aansluitingen van een DJ-mengpaneel.
8 OUTPUT-aansluitingen
Verbind deze met de externe ingangsaansluitingen van luidsprekers
met eigen stroomvoorziening, een DJ-mengpaneel enz.
WAARSCHUWING
Sluit de apparatuur zo aan dat de audiosignalen geen lus kunnen
maken. Als er lusverbindingen worden gemaakt, kunnen de signalen
elkaar versterken en kunnen de luidsprekers enz. beschadigd raken.
Voorbeelden van lusverbindingen die vermeden moeten worden
! Verbinden van de uitgang van een DJ-mengpaneel met de ingangs-
aansluitingen van dit toestel en dan de uitgang van dit toestel weer
verbinden met de ingangsaansluitingen van hetzelfde DJ-mengpaneel.
! Verbinden van de uitgang van de [SEND] aansluitingen van een
DJ-mengpaneel met de ingangsaansluitingen van dit toestel en dan de
uitgang van dit toestel weer verbinden met andere ingangsaansluitin-
gen dan de [RETURN] aansluitingen van hetzelfde DJ-mengpaneel.
9 PHONES-aansluitingen
Sluit hierop een hoofdtelefoon aan.
! Sluit een hoofdtelefoon aan met een impedantie van minstens
32 W. Hoofdtelefoons met een impedantie van minder dan 32 W
worden niet ondersteund.
a HEADPHONES VOL instelling
Regelt de geluidssterkte van de weergave via de
[PHONES]-aansluiting.
