Pt

6

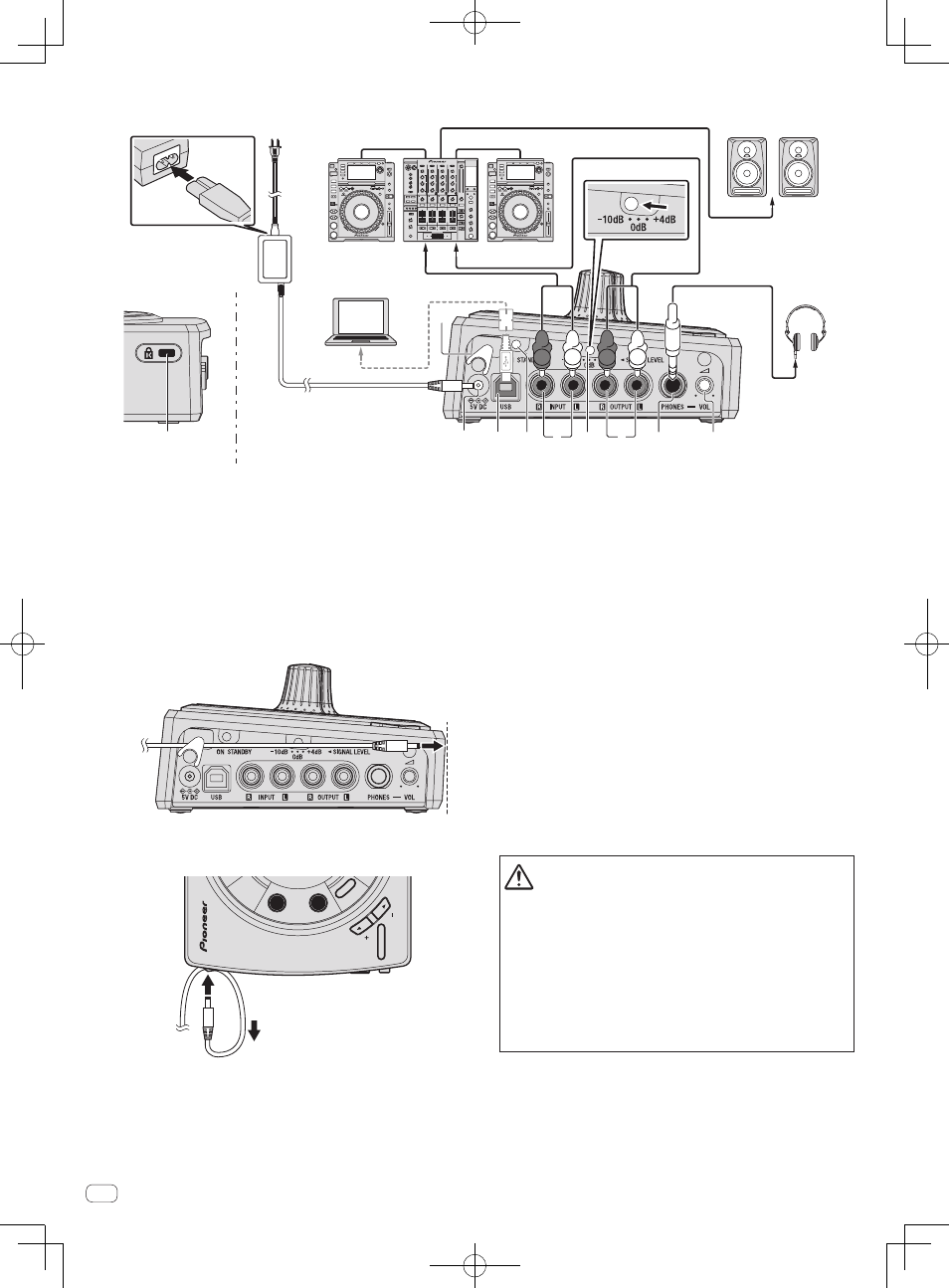

 Para ligar aos terminais [SEND] e [RETURN] no misturador de DJ

R

L

R

L

Painel posterior

Painel lateral

Para o terminal

[RETURN]

Para o terminal [SEND]

Leitor de DJ

Leitor de DJ

Misturador de DJ

Para a saída de alimentação

Computador

Interruptor [SIGNAL LEVEL]

Altifalantes alimentados, etc.

Auscultadores

3

2

4

5

7

a

9

8

6

1

1

Gancho do cabo

Prenda o cabo de alimentação do transformador de CA aqui.
! O som será interrompido se o cabo de alimentação do transfor-

mador de CA for desligado durante a reprodução.

Utilizar o gancho do cabo

Prenda o cabo de alimentação do transformador de CA no gancho do
cabo para o fixar na posição correcta. Isto evita que o cabo de alimen-
tação seja puxado acidentalmente, fazendo com que a ficha seja desli-
gada do terminal.
1

Conforme apresentado no diagrama abaixo, puxe a ponta do cabo

de alimentação para a parte lateral da unidade e prenda o cabo de
alimentação no gancho do cabo.

2

Rode a ponta do cabo de alimentação na sua direcção e, em

seguida, volte a rodá-la na direcção contrária de forma a criar um
anel, conforme apresentado no diagrama abaixo, e introduza-a no
terminal [5V DC] desta unidade.

OVER DUB

EXIT

4-BEAT

SEQUENCE

R

LEVEL

KI

CK

RO

LL

INSTRUMENT

2

Ranhura de segurança Kensington

3

Terminal 5V DC

Ligue a ficha de CC do transformador de CA incluído aqui. Aguarde
até todas as ligações do equipamento estarem completas antes de
ligar o cabo de alimentação.
Certifique-se de que utiliza o cabo de alimentação e o transformador
de CA incluído com este produto.

4

Porta USB

Ligue a um computador.
! Ligue directamente esta unidade ao computador utilizando o

cabo USB incluído.

! Não pode ser utilizado um hub USB.

5

Interruptor ON, STANDBY

Alterna a alimentação desta unidade entre ligada e em espera.

6

Terminais INPUT

Ligue aos terminais de saída externos de um misturador de DJ,
controlador de DJ, leitor de DJ, etc.

7

Interruptor SIGNAL LEVEL

Alterna o ganho de entrada/saída desta unidade.
Definido como apresentado abaixo de acordo com os dispositivos
ligados a esta unidade.
— [+4 dB]: Seleccione quando ligar aos terminais [MASTER OUT]

de um misturador de DJ.

— [+0 dB]: Seleccione quando ligado aos terminais [MASTER OUT]

de um misturador de DJ ou controlador de DJ.

— [–10 dB]: Seleccione quando ligado aos terminais [SEND] e

[RETURN] do misturador de DJ.

8

Terminais OUTPUT

Ligue-os aos terminais de entrada externos de altifalantes alimenta-
dos, um misturador de DJ, etc.

ADVERTÊNCIA

Interligue o equipamento de modo a que o fluxo dos sinais de áudio
não entre em loop. Se forem efectuadas ligações em loop, os circuitos
podem produzir oscilações que podem danificar os altifalantes, etc.
Exemplos de ligações em loop a evitar
! Ligar a saída de um misturador de DJ aos terminais de entrada

desta unidade e, em seguida, enviar a saída desta unidade para os
terminais de entradas do mesmo misturador de DJ.

! Ligar a saída dos terminais [SEND] de um misturador de DJ aos

terminais de entrada desta unidade e, em seguida, enviar a saída
desta unidade aos terminais de entrada que não os terminais
[RETURN] no mesmo misturador de DJ.

9

PHONES terminais

Ligue aqui os auscultadores.
! Ligue auscultadores com uma impedância de 32 W ou mais.

Auscultadores com uma impedância inferior a 32 W não são
suportados.

a

Controlo HEADPHONES VOL

Ajusta a saída do nível de áudio do terminal [PHONES].
