Ligar os terminais de entrada/saída
Certifique-se de desligar a energia e desligar o fio da tomada sempre que fizer ou mudar as conexões.
Ligue o fio eléctrico depois de terminar de fazer todas as conexões entre os dispositivos.
Certifique-se de que utiliza o cabo de alimentação, o transformador de CA e o cabo USB incluído com este produto.
Consulte as instruções de funcionamento do componente a ligar.
A alimentação desta unidade é fornecida pelo transformador de CA ou pela alimentação de barramento USB.
Esta unidade pode ser utilizada ligando-a a um computador utilizando um cabo USB, mesmo sem ligar o transformador de CA.
! Ligue directamente esta unidade ao computador utilizando o cabo USB incluído.
! Não ligue através de um hub USB.
! Ligue o computador ao qual esta unidade irá ser ligada utilizando uma fonte de alimentação CA.
! O brilho dos botões que acendem é atenuado quando utilizar alimentação de barramento USB.
! Quando funcionar com alimentação de barramento USB, a unidade pode não funcionar nos seguintes casos:
— Quando a capacidade de fornecimento de alimentação da porta USB do computador é insuficiente.
— Quando outros dispositivos USB estão ligados ao computador.
— Quando estiverem ligados auscultadores com uma impedância inferior a 32 W.
— Quando estiver ligada uma tomada mono ao terminal [PHONES].
! Esta unidade pode reiniciar se o transformador de CA ou o cabo USB for desligado durante a operação.

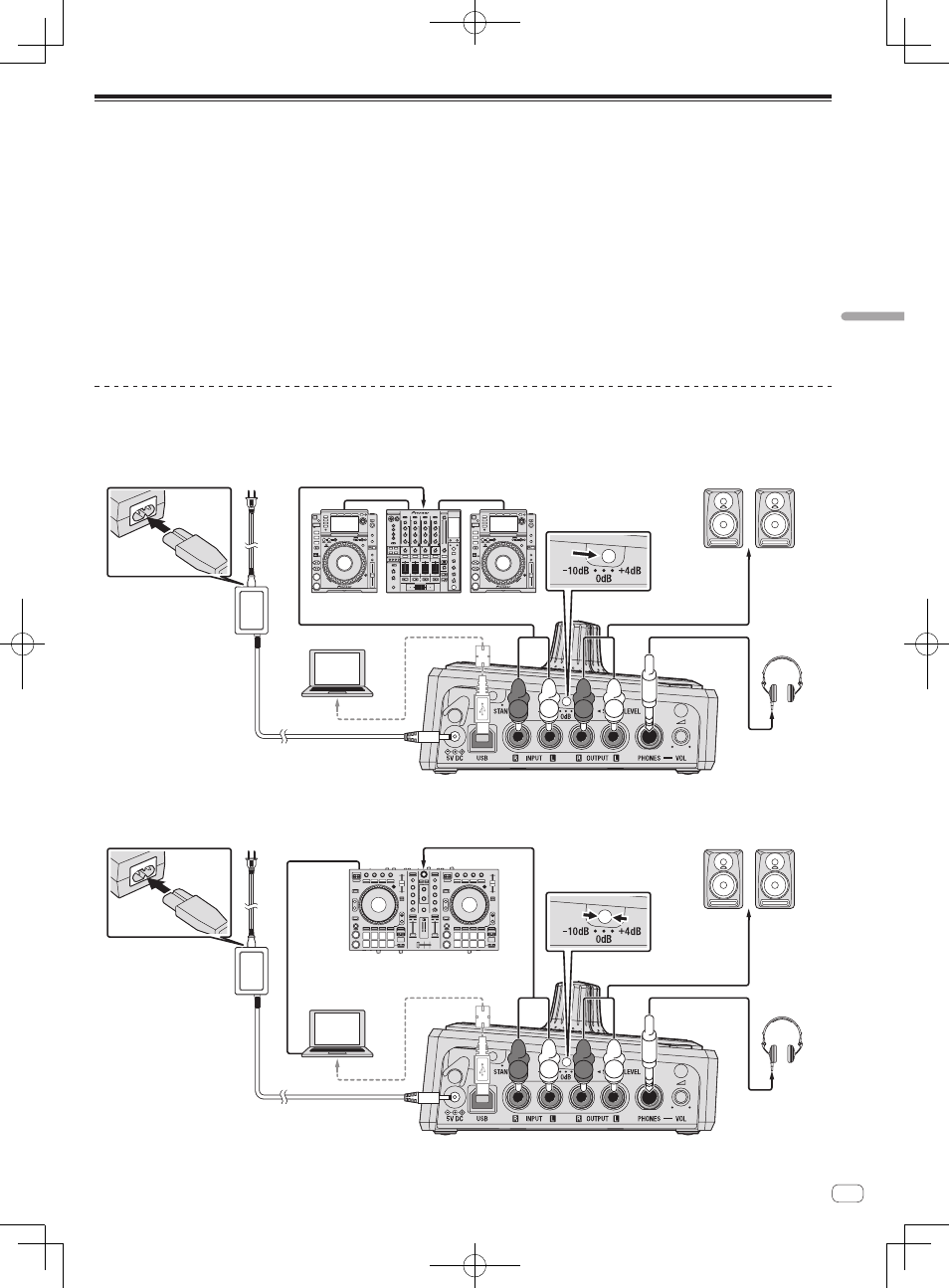

Exemplo de ligações
Para ligar aos terminais [MASTER OUT] do misturador de DJ
R
L
R
L
Para o terminal [MASTER OUT]
Leitor de DJ
Interruptor [SIGNAL LEVEL]
[+4 dB] ou [+0 dB]
Leitor de DJ Misturador de DJ
Altifalantes alimentados, etc.
Para os
terminais
de entrada
de áudio
Auscultadores
Para a saída de alimentação
Computador
Para ligar aos terminais [MASTER OUT] do controlador de DJ
R
L
R
L
Controlador de DJ
Para o terminal [MASTER OUT]
Interruptor [SIGNAL LEVEL]
Altifalantes alimentados, etc.
Para os
terminais
de entrada
de áudio
Auscultadores
Para a saída de alimentação
Computador
