Раздел 10:
HDMI Control
Подключив данный ресивер к совместимому с HDMI
Control плазменному дисплею Pioneer или рекордеру
HDD/DVD через кабель HDMI, можно управлять данным
ресивером от пульта ДУ подключенного плазменного
дисплея, а также автоматически переключать функции на
подключенном плазменном дисплее в соответствии с
выполняемыми на данном аппарате операциями.
Подробнее об операциях, выполняемых через
подключенный кабель HDMI, см. инструкции по
эксплуатации к плазменному дисплею.
• Данная функция не может использоваться для
компонентов, не поддерживающих HDMI Control.
• Мы не можем гарантировать, что данный аппарат
будет срабатывать с компонентами,
поддерживающими HDMI Control, кроме
компонентов производства Pioneer.

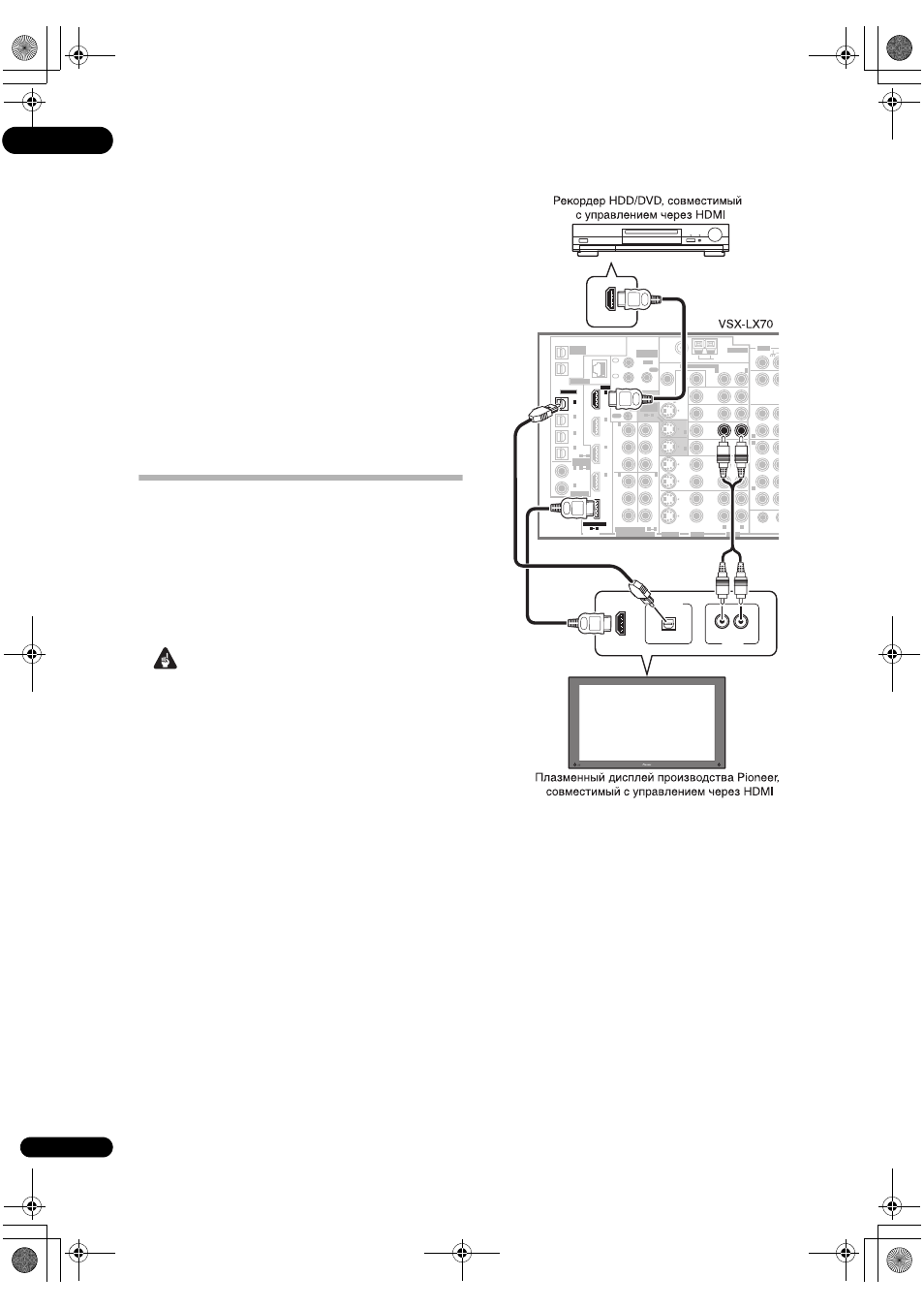

Выполнение соединений HDMI Control
(Управление HDMI)
Можно использовать функцию синхронизированного
управления подключенным плазменным дисплеем и до
четырех других компонентов (включая максимум два
рекордера или проигрывателя).
Обязательно подключите аудиокабель плазменного
дисплея к аудиовходу данного аппарата.
Внимание
• При подключении данной системы или изменении
соединенй, обязательно отключите питание, и
отсоедините кабель питания от розетки.
После завершения всех соединений, подключите
кабели питания к розетке.
• После подключения данного ресивера к розетке
переменного тока, начинается 15-секундный процесс
инициализации. Во время инициализации, любые
операции недоступны. Во время инициализации, на
дисплее мигает индикатор HDMI, и данный ресивер
можно включить только после остановки мигания.
• Для максимально эффективного использования
данной функции, рекомендуется подключить
компонент HDMI не к плазменному дисплею, а
напрямую к терминалу HDMI данного ресивера.
OUT1
ZONE3
OUT2
FM UNBAL 75
Ω
AM LOOP
MONI-
TOR
OUT
MONI-
TOR
OUT
OUT
CD
CD-R/
TAPE/
MD
DVD/LD
BD
TV/SAT
VIDEO /
GAME 1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
IN
IN
IN
SUB W.
C
SUR-
ROUND
SURROUND BA
CONTROL
OUT
PHONO
IN
IN
IN
IN
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGN-
ABLE
OUT
IN
IN
OUT
ANTENNA
MULTI-ZONE & SOURCE
IN
1
IN
2
1
12 V TRIGGE
ZONE2
ZONE2
ZONE2
MAIN
(DC OUT 12V/
TOTAL 50 mA MAX)
OUT
(TV/SAT)
(BD)
(BD)
(VIDEO/GAME 1)
(DVD/
LD)
1
IN
2
(DVR/
VCR 1)
IN
3
(DVD/
LD)
IN
1
(CD)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
3
IN
4
R
L
HDMI
MULTI-ZONE
& SOURCE
MULTI-ZONE
& SOURCE
/REC SEL
IR
IN
3
(CD-R)
IN
4
4
1
(DVD/LD)
(BD)
IN
1
IN
2
IN
1
IN
2
2
1
3
1
ASSIGNABLE
4
1
R
L
R
R
R
VIDEO
AUDIO
AUDIO
S-VIDEO
OPTICAL
COAXIAL
LAN (10/100)
ASSIGN-
ABLE
2
1
HDMI OUT
AV OUT
AUDIO
R
L
DIGITAL OUT
HDMI IN
