2 соедините цифровой аудиовыход оптического типа, Для соединения используйте оптический кабель, Примечание – Инструкция по эксплуатации Pioneer VSX-LX60
Страница 15
03
15
Ru
На схеме показана базовая установка данного ресивера с
проигрывателем Blu-ray дисков при помощи соединения
S-video или композитного видеосоединения. Если на
проигрывателе Blu-ray дисков имеются компонентные
видеовходы/выходы, см. также раздел Использование
разъемов компонентного видео на стр. 16. Если
проигрыватель Blu-ray дисков оборудован
многоканальными аналоговыми аудиовыходами, см.
раздел Подключение многоканальных аналоговых входов
на стр. 55.
1
Подключите выход композитного видео или
S-video проигрывателя Blu-ray дисков к входу BD
VIDEO или BD S-VIDEO.
Подключите с помощью стандартного видеокабеля или
кабеля S-video.
2
Подключите цифровой аудиовыход
оптического типа
1
на проигрывателе Blu-ray дисков
к входу OPTICAL IN 2 (BD).
Подключите с помощью оптического кабеля.
3
Подключите стереофонические аудиовыходы
на проигрывателе Blu-ray дисков ко входам BD
AUDIO.
Подключите с помощью стереофонического кабеля RCA
с аудиоштекером.
• Если проигрыватель Blu-ray дисков оборудован
многоканальными аналоговыми выходами, взамен
можно соединить их. См. также раздел Подключение
многоканальных аналоговых входов на стр. 55.

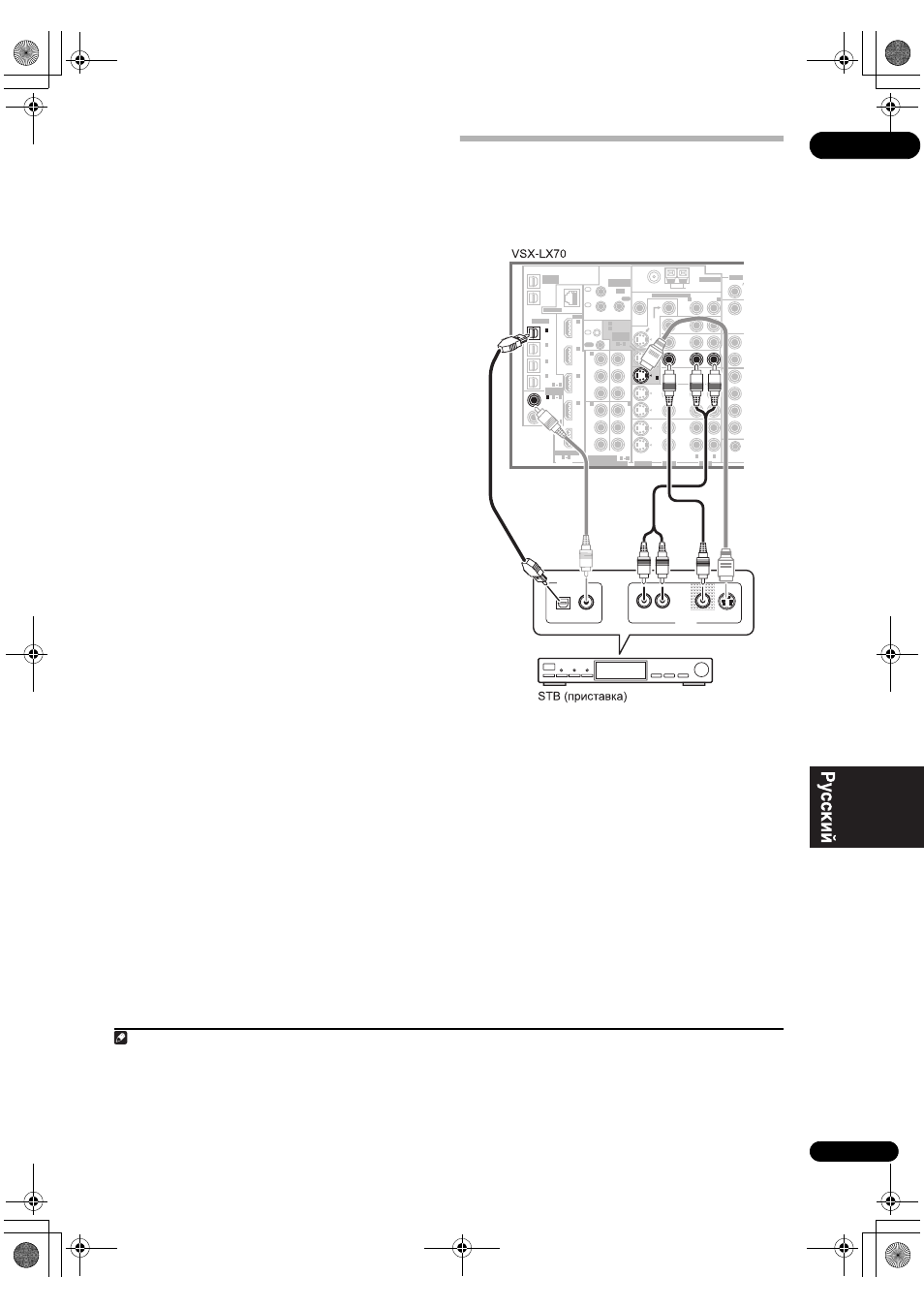

Подключение спутникового/кабельного
ресивера или другой приставки
Спутниковые и кабельные ресиверы, а также наземные
цифровые ресиверы являются примерами так
называемых «приставок».
1
Соедините аудио/видеоразъемы приставки со
входами TV/SAT AUDIO и VIDEO.
Выполните соединение с помощью стереофонического
кабеля RCA с аудиоштекером и видеокабеля или кабеля
S-video
2
.
2
Соедините цифровой аудиовыход оптического
типа
3
используемой приставки со входом OPTICAL
IN 1 (TV/SAT).
4
Для соединения используйте оптический кабель.
Примечание
1 Если на проигрывателе Blu-ray дисков имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с
помощью коаксиального кабеля. При настройке ресивера потребуется указать, какой его вход подключен к проигрывателю (см. раздел Меню System Setup
на стр. 39).
2 При выполнении данного соединения, см. раздел Меню Input Setup на стр. 66 для назначения входа S-VIDEO 2 для функции входа TV/SAT.
3 Если на приставке имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к приставке (см. раздел Меню Input Setup
на стр. 66).
4 Если спутниковый/кабельный ресивер не имеет цифрового аудиовыхода, этот пункт можно пропустить.
OUT1
ZONE3
OUT2
FM UNBAL 75
Ω
AM LOOP
MONI-
TOR
OUT
MONI-
TOR
OUT
OUT
CD
CD-R/
TAPE/
MD
DVD/LD
BD
TV/SAT
VIDEO /
GAME 1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
IN
IN
IN
SUB W.
SUR-
ROUND
SURROUN
CONTROL
OUT
PHONO
IN
IN
IN
IN
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGN-
ABLE
OUT
IN
IN
OUT
ANTENNA
MULTI-ZONE & SOURCE
IN
1
IN
2
1
12 V TR
ZONE2
ZONE2
ZONE2
MAIN
(DC OUT 12V/
TOTAL 50 mA M
OUT
(TV/SAT)
(BD)
(BD)
(VIDEO/GAME 1)
(DVD/
LD)
1
IN
2
(DVR/
VCR 1)
IN
3
(DVD/
LD)
IN
1
(CD)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
3
IN
4
R
L
HDMI
MULTI-ZONE
& SOURCE
MULTI-ZONE
& SOURCE
/REC SEL
IR
IN
3
(CD-R)
IN
4
4
1
(DVD/LD)
(BD)
IN
1
IN
2
IN
1
IN
2
2
1
3
1
ASSIGNABLE
4
1
R
L
R
R
R
VIDEO
AUDIO
AUDIO
S-VIDEO
OPTICAL
COAXIAL
LAN (10/100)
ASSIGN-
ABLE
2
1
DIGITAL OUT
AV OUT
VIDEO
S-VIDEO
AUDIO
R
L
