Использование разъемов компонентного видео, Примечание – Инструкция по эксплуатации Pioneer VSX-LX60
Страница 16
03
16
Ru

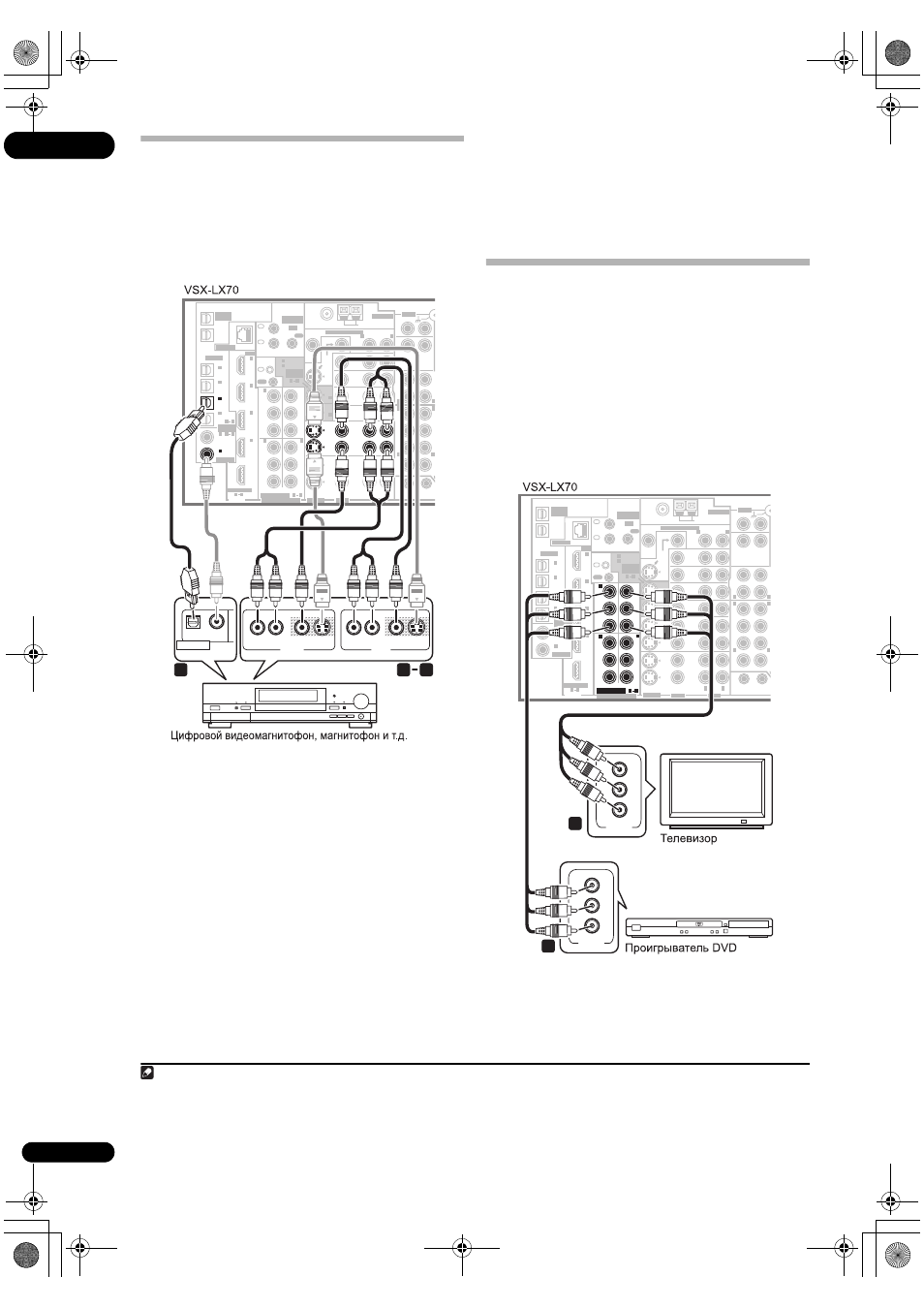

Подключение рекордера DVD/HDD,
видеомагнитофона и других
аудиоисточников
Ресивер оборудован двумя наборами аудио/видеовходов
и выходов, пригодных для подключения аналоговой или
цифровой видеоаппаратуры, включая DVD/HDD-
рекордеры и видеомагнитофоны.
1
Подключите аудио/видеовыходы
видеопроигрывателя/рекордера ко входам DVR/
VCR1 AUDIO и VIDEO.
Для аудиосоединения используйте стереофонический
аудиокабель RCA, а для видеосоединения – стандартный
видеокабель или кабель S-video.
• Для второго рекордера используйте входы DVR/
VCR2 IN.
2
Если устройство имеет функцию записи,
соедините выходы DVR/VCR1 AUDIO и VIDEO с
аудио/видеовходами рекордера.
Для аудиосоединения используйте стереофонический
аудиокабель RCA, а для видеосоединения – стандартный
видеокабель или кабель S-video.
• Для второго рекордера используйте выходы DVR/VCR2.
3
Если устройство способно выводить цифровой
звук, соедините цифровой аудиовыход
оптического типа
1
рекордера со входом OPTICAL
IN 3 (DVR/VCR1).
Для соединения используйте оптический кабель.
2
Использование разъемов
компонентного видео
По сравнению с композитным видео или S-video
компонентное видео обеспечивает значительно более
высокое качество изображения. Также можно
воспользоваться преимуществами видео с прогрессивной
разверткой (если, источник сигнала и телевизор
поддерживают этот формат), что обеспечивает очень
устойчивое изображение без мерцания. Узнать,
поддерживает ли ваше оборудование видео с прогрессивной
разверткой, можно в документации к телевизору и
компоненту-источнику видеосигнала.
1
Соедините выходы компонентного видео
источника с набором входов ASSIGNABLE
COMPONENT VIDEO.
Установите соединение при помощи тройного
видеокабеля компонентного видео.
OUT1
ZONE3
OUT2
FM UNBAL 75
Ω
AM LOOP
MONI-
TOR
OUT
MONI-
TOR
OUT
OUT
CD
CD-R/
TAPE/
MD
DVD/LD
BD
TV/SAT
VIDEO /
GAME 1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
IN
IN
IN
SUB W.
CENTER
F
SUR-
ROUND
SURROUND BACK
CONTROL
OUT
PHONO
IN
IN
IN
IN
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGN-
ABLE
OUT
IN
IN
OUT
ANTENNA
MULTI-ZONE & SOURCE
IN
1
IN
2
1
12 V TRIGGER
2
ZONE2
ZONE2
ZONE2
MAIN
(DC OUT 12V/
TOTAL 50 mA MAX)
OUT
(TV/SAT)
(BD)
(BD)
(VIDEO/GAME 1)
(DVD/
LD)
1
IN
2
(DVR/
VCR 1)
IN
3
(DVD/
LD)
IN
1
(CD)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
3
IN
4
R
L
HDMI
MULTI-ZONE
& SOURCE
MULTI-ZONE
& SOURCE
/REC SEL
IR
IN
3
(CD-R)
IN
4
4
1
(DVD/LD)
(BD)
IN
1
IN
2
IN
1
IN
2
2
1
3
1
ASSIGNABLE
4
1
R
L
L
L
L
R
R
R
VIDEO
AUDIO
AUDIO
S-VIDEO
OPTICAL
COAXIAL
LAN (10/100)
ASSIGN-
ABLE
2
1
AV OUT
VIDEO
AUDIO
R
L
AV IN
S-VIDEO
AUDIO
R
L
VIDEO S-VIDEO
OPTICAL hhhhhhh
DIGITAL OUT
1
2
3
Примечание
1 • Для записи следует подключить аналоговые аудиокабели (цифровое подключение предназначено только для воспроизведения).
• Если используемый видеокомпонент не имеет цифрового аудиовыхода, этот шаг можно пропустить.
2 Если на рекордере имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к рекордеру (см. также раздел Меню Input
Setup на стр. 66).
OUT1
ZONE3
OUT2
FM UNBAL 75
Ω
AM LOOP
MONI-
TOR
OUT
MONI-
TOR
OUT
OUT
CD
CD-R/
TAPE/
MD
DVD/LD
BD
TV/SAT
VIDEO /
GAME 1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
IN
IN
IN
SUB W.
CENTER
F
SUR-
ROUND
SURROUND BACK
CONTROL
OUT
PHONO
IN
IN
IN
IN
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGN-
ABLE
OUT
IN
IN
OUT
ANTENNA
MULTI-ZONE & SOURCE
IN
1
IN
2
1
12 V TRIGGER
2
ZONE2
ZONE2
ZONE2
MAIN
(DC OUT 12V/
TOTAL 50 mA MAX)
OUT
(TV/SAT)
(BD)
(BD)
(VIDEO/GAME 1)
(DVD/
LD)
1
IN
2
(DVR/
VCR 1)
IN
3
(DVD/
LD)
IN
1
(CD)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
3
IN
4
R
L
HDMI
MULTI-ZONE
& SOURCE
MULTI-ZONE
& SOURCE
/REC SEL
IR
IN
3
(CD-R)
IN
4
4
1
(DVD/LD)
(BD)
IN
1
IN
2
IN
1
IN
2
2
1
3
1
ASSIGNABLE
4
1
R
L
L
L
L
R
R
R
VIDEO
AUDIO
AUDIO
S-VIDEO
OPTICAL
COAXIAL
LAN (10/100)
ASSIGN-
ABLE
2
1
Y
P
B
P
R
COMPONENT
VIDEO
Y
P
B
P
R
COMPONENT
VIDEO
2
1
