03
18
Ru

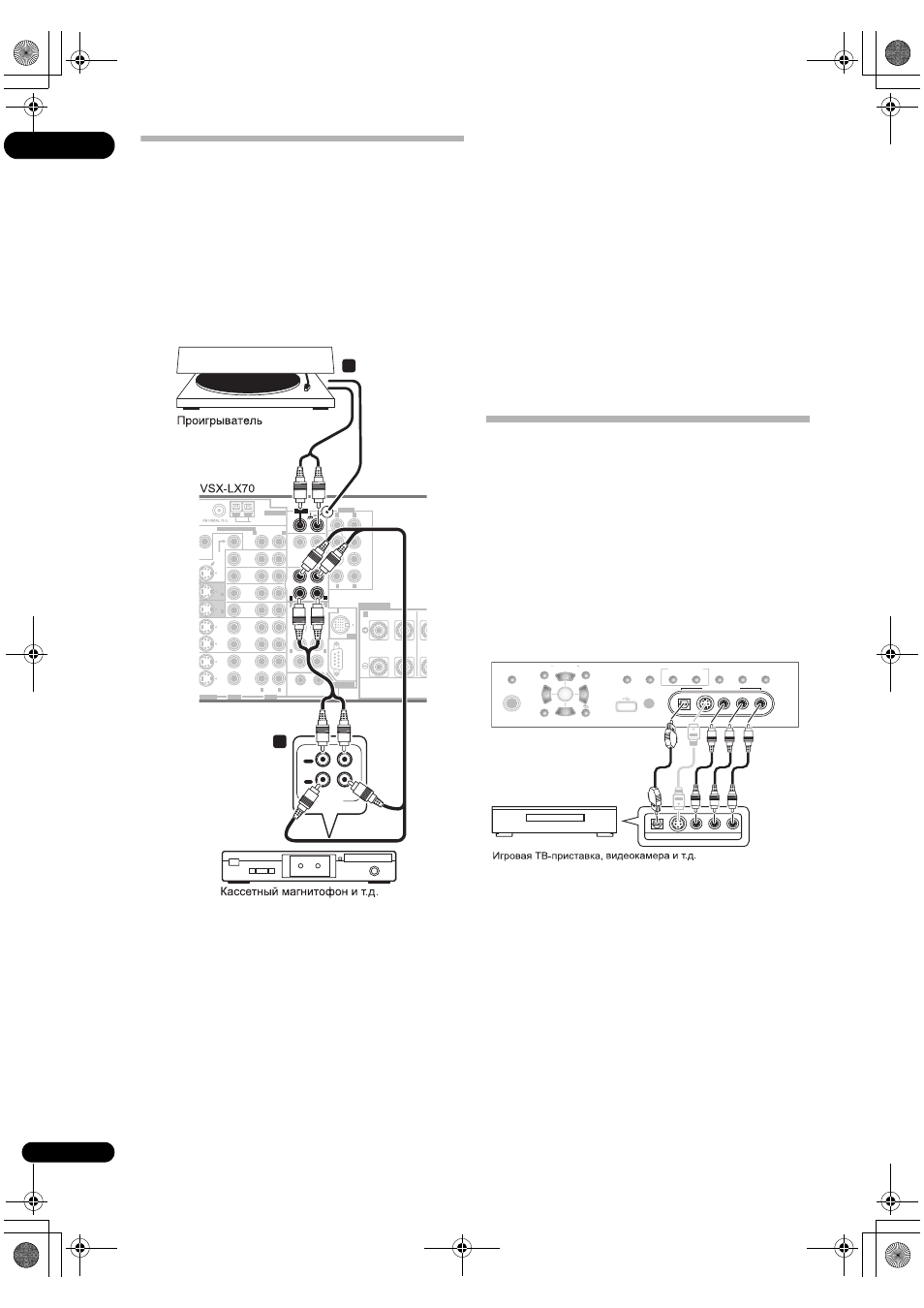

Подключение аналоговых
аудиоисточников
Ресивер оборудовани тремя входами только для
стереофонических аудиосигналов. Два из данных входов
имеют соответствующие выходы для использования с
аудиорекордерами.
Один из аудиовходов (PHONO) предназначен для приема
проигрывателя, который не может использоваться ни для
каких других типов компонентов. Данный вход также
оборудован терминалом заземления, что требуется для
многих проигрывателей.
1 Соедините аналоговые аудиовыходы
источника с одним из аудиовходов (AUDIO).
Подключите с помощью стереофонического кабеля RCA
с аудиоштекером.
• Если подключается магнитофон, MD-рекордер и т.д.,
соедините аналоговые аудиовыходы (OUT) ресивера
с аналоговыми аудиовходами устройства.
2 Только для проигрывателей: Подключите
стереофонические аудиовыходы к входам PHONO.
• Если на проигрывателе имеется провод заземления,
закрепите его на терминале заземления на данном
ресивере.
• Если на проигрывателе имеются выходы уровня
сигнала на линии (например, он оборудован
встроенным фоническим предварительным
усилителем), подключите его тогда к входам CD.
Подключение компонента к входам на
передней панели
На передней панели ресивера имеются следующие
входы: гнездо композитного видео (VIDEO), гнездо
S-video (S-VIDEO), стереофонические аналоговые
аудиовходы (AUDIO L/R) и оптический цифровой
аудиовход (DIGITAL). Эти соединения можно
использовать для любых компонентов аудио/видео, но
они особенно удобны для использования с переносными
устройствами, такими как, видеокамеры, игровые
видеоприставки и переносное аудио/ видеооборудование.
• Нажмите на нижнюю часть крышки передней панели
для доступа к передним видеосоединениям.
• Выберите данные входы с помощью INPUT SELECT
(пульт ДУ) или регулятора INPUT SELECTOR
(передняя панель) для выбора VIDEO/GAME 2.
AM LOOP
MONI-
TOR OUT MONI- TOR OUT
OUT
CD
CD-R/ TAPE/ MD
DVD/LD
BD
TV/SAT
VIDEO /
GAME 1
OUT
DVR/ VCR 1
DVR/ VCR 2
OUT
IN
IN
IN
IN
IN
IN
SUB W. CENTER
FRONT
SPEAKERS
RS-232C
SUR- ROUND
SURROUND BACK
SUB W.
FRONT
CENTER
SUR- ROUND
FRONT R L CEN
(Single)
SUR- ROUND BACK OUT
PHONO
IN
IN
IN
IN
ANTENNA
iPod
MULTI CH IN
MULTI-ZONE & SOURCE
PRE OUT
1
12 V TRIGGER
2
ZONE2 ZONE2
(DC OUT 12V/
TOTAL 50 mA MAX)
R L
IN 1
IN 2
R L
L
L
L R
R
R
L R
L R
VIDEO AUDIO
AUDIO
S-VIDEO
A
PLAY
OUT
IN
REC
R L
AUDIO IN/OUT
2
1
(TUNE)
(TUNE)
PHONES
PARAMETER
SETUP
(ST) (ST)
AUDIO VIDEO
TUNER EDIT SPEAKERS BAND CONTROL ON/OFF
SIGNAL
SELECT STEREO/
F.S.SURR
SB ch
PROCESSING
VIDEO/GAME 2 INPUT
DIGITAL IN S-VIDEO VIDEO L R AUDIO
MULTI – ZONE &
SOURCE/REC SEL
MCACC
SETUP MIC
RETURN
ENTER USB
VIDEO OUTPUT DIGITAL OUT
