Страница 57
09
57
Ru
Нажмите повторно для выбора настройки системы
громкоговорителей:
• SPA – Звук выводится через систему
громкоговорителей A и тот же самый сигнал выводится
через разъемы предварительного усилителя.
• SPB – Звук выводится через два громкоговорителя,
подключенные к системе громкоговорителей B.
Многоканальные источники прослушиваться не будут. Тот
же самый сигнал выводится через разъемы предварительного
усилителя заднего канала объемного звучания.
• SPAB – Звук выводится через систему громкоговорителей
A (до 5 каналов в зависимости от источника), два
громкоговорителя системы B и низкочастотный
громкоговоритель. Через систему громкоговорителей B будет
выводится тот же звук, что и через систему A (многоканальное
звучание будет декодироваться в 2-канальное).
• SP (выкл.) – Звук через громкоговорители не
выводится. Через разъемы предварительного усилителя
(включая и низкочастотный громкоговоритель, если он
подключен) выводится тот же самый звук, что и при
выбранной системе громкоговорителей A (выше).
Подключение передних
громкоговорителей к двум усилителям
При подключении громкоговорителей к двум усилителям
высокочастотный и низкочастотный динамики подключаются
к двум разным усилителям (в данном случае к разъемам
передних и задних громкоговорителей объемного звучания)
для повышения качества разделения звука. Для этого
используемые громкоговорители должны иметь возможность
подключения к двум усилителям (иметь отдельные разъемы
для высоких и низких частот), и повышение качества звучания
будет зависеть от типа используемых громкоговорителей.
1
Подсоедините громкоговорители в
соответствии с приведенными ниже указаниями.

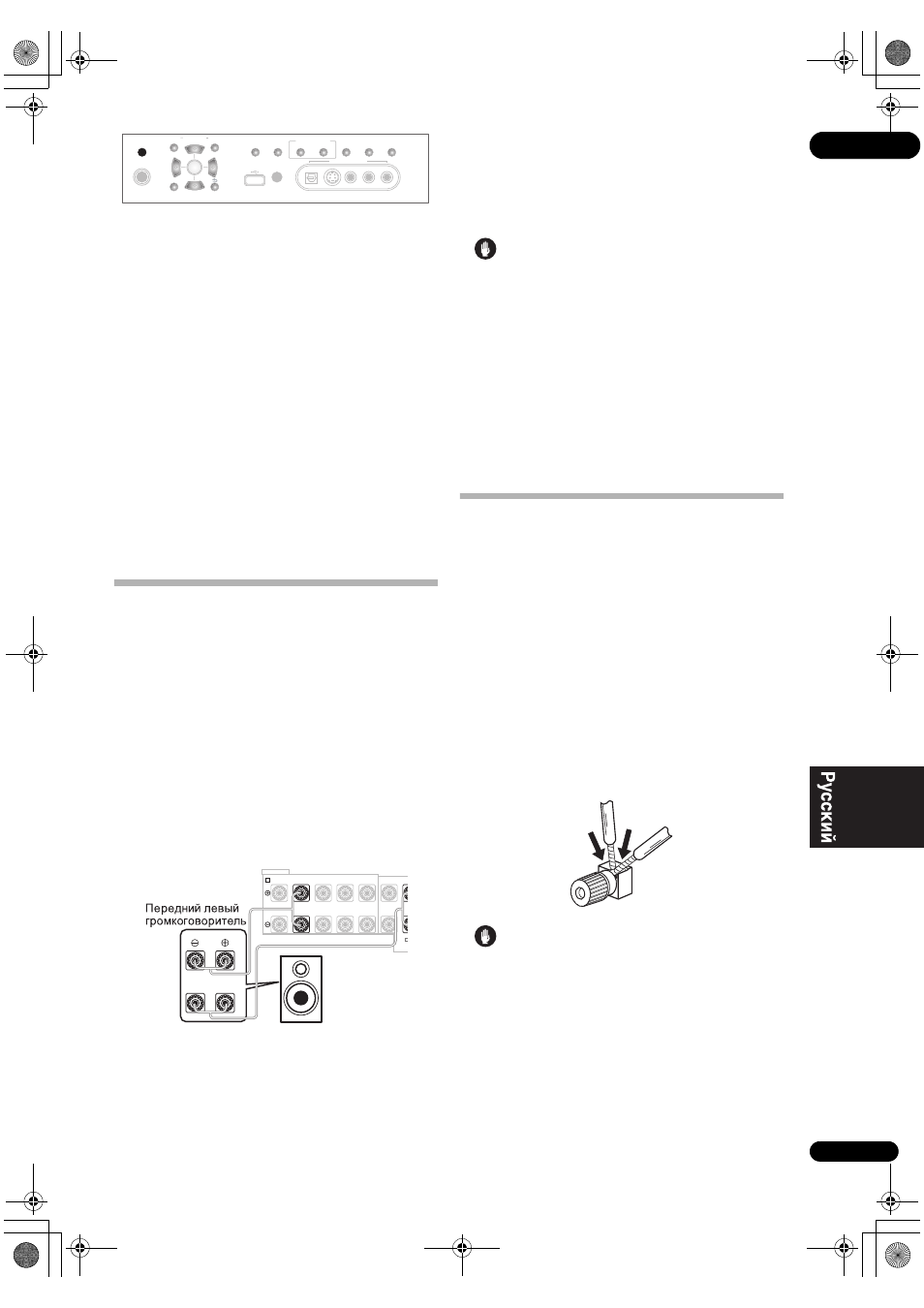

На схеме ниже показаны соединения при подключении двух
усилителей к переднему левому громкоговорителю.
Подключите правый громкоговоритель аналогичным образом.
Поскольку на разъемы переднего и заднего
громкоговорителей объемного звучания выводится один
и тот же аудиосигнал, не важно какой из наборов
(передние или задние объемного звучания) подключен к
каким разъемам (High или Low) громкоговорителя.
• Убедитесь в том, что подключение + / – выполнено правильно.
2
Выберите настройку «Front Bi-Amp» в меню
«Surr Back System».
См. раздел Настройка задних громкоговорителей
объемного звучания на стр. 42 для получения
информации об использовании разъемов задних
громкоговорителей объемного звучания.
Предупреждение
• Большинство громкоговорителей с разъемами High и
Low имеют две металлические пластины для
соединения разъемов High и Low. При подключении
двух усилителей к громкоговорителям эти пластины
необходимо удалить во избежание серьезных
повреждений усилителя. Для получения
дополнительной информации см. руководство для
громкоговорителя.
• Если используемые громкоговорители имеют
съемный разделительный фильтр, убедитесь в том,
что при подключении двух усилителей он не снят.
Это может привести к повреждению
громкоговорителей.
Двухпроводное подключение
громкоговорителей
Двухпроводное подключение выполняется в основном по
тем же причинам, что и подключение к разным
усилителям, но также позволяет устранить помехи,
вносимые проводами, что дает более высокое качество
звука. Для этого используемые громкоговорители также
должны иметь возможность двухпроводного
подключения (иметь отдельные контакты для высоких и
низких частот). При двухпроводном подключении
убедитесь в том, что в разделе Настройка задних
громкоговорителей объемного звучания на стр. 42
выбраны параметры Normal (default) или Speaker B.
•
Для двухпроводного подключения
громкоговорителя подсоедините два кабеля
громкоговорителя к разъему громкоговорителя на
ресивере.
Предупреждение
• Убедитесь в том, что при двухпроводном
подключении используются параллельные (а не
последовательные, что бывает довольно редко)
соединения.
• Не подключайте различные громкоговорители к
одному и тому же разъему таким образом.
(TUNE)
(TUNE)
PHONES
PARAMETER
SETUP
(ST)
(ST)
AUDIO
VIDEO
TUNER EDIT
SPEAKERS
BAND
CONTROL
ON/OFF
SIGNAL
SELECT
STEREO/
F.S.SURR
SB ch
PROCESSING
VIDEO/GAME 2 INPUT
DIGITAL IN
S-VIDEO
VIDEO
L
R
AUDIO
MULTI – ZONE &
SOURCE/REC SEL
MCACC
SETUP MIC
RETURN
ENTER
USB
S
SPEAKERS
FRONT
R
L
R
L
R
L
(
CENTER
SURROUND
SURROUND BA
A
High
Low
