Использование разъемов компонентного
видео
По сравнению с композитным видео компонентное видео
обеспечивает значительно более высокое качество изображения.
Еще большими преимуществами обладает видео с прогрессивной
разверткой. При условии, что источник сигнала и телевизор
поддерживают этот формат, обеспечивается очень устойчивое
изображение без мерцания. Узнать, поддерживает ли ваше
оборудование видео с прогрессивной разверткой (progressive-scan
video), можно в документации к телевизору и компоненту-
источнику видеосигнала.
• По аудиоподключению см.
Подключение компонента без
разъема HDMI
на стр. 14.
Внимание
• Если любой компонент-источник подключен к ресиверу
через вход компонентного видео, телевизор также следует
подключить к ресиверу при помощи гнезд
COMPONENT
VIDEO MONITOR OUT
.
• Если необходимо, назначьте входы компонентного видео для
подключенного источника сигнала. Это необходимо сделать,
только если подключение выполнено не в соответствии со
следующими параметрами по умолчанию:
-
COMPONENT VIDEO IN 1: DVD
-
COMPONENT VIDEO IN 2: DVR/BDR
Подробнее см. раздел
Меню назначения входов
на стр. 28.
Подключение антенн
Подключите рамочную антенну АМ и проволочную антенну FM,
как показано ниже. Для улучшения приема и качества звука
подключите внешние антенны (см. раздел
Использование
внешних антенн
на стр. 17).

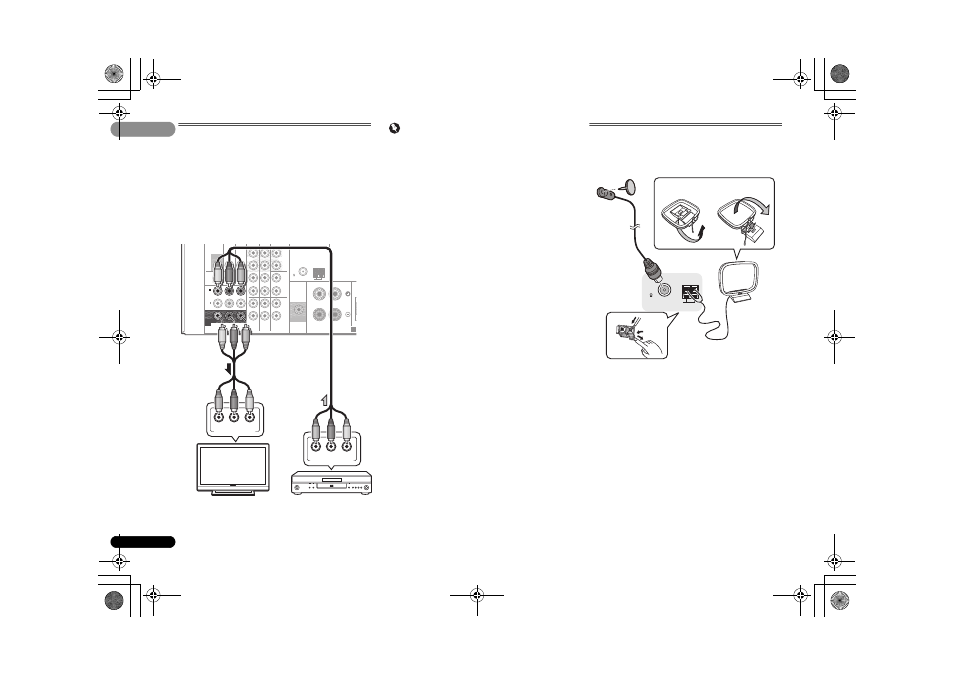

1 Откройте защитные выступы, вставьте по одному
проводу в каждый разъем до конца, затем отпустите
выступы для фиксации проводов антенны AM.
2 Прикрепите рамочную антенну AM к специальной
стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную антенну
на стойке с помощью зажима (рис. б).
3 Установите антенну AM на плоскую поверхность в
направлении наилучшего приема.
4 Подключите проволочную антенну FM к разъему
антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
