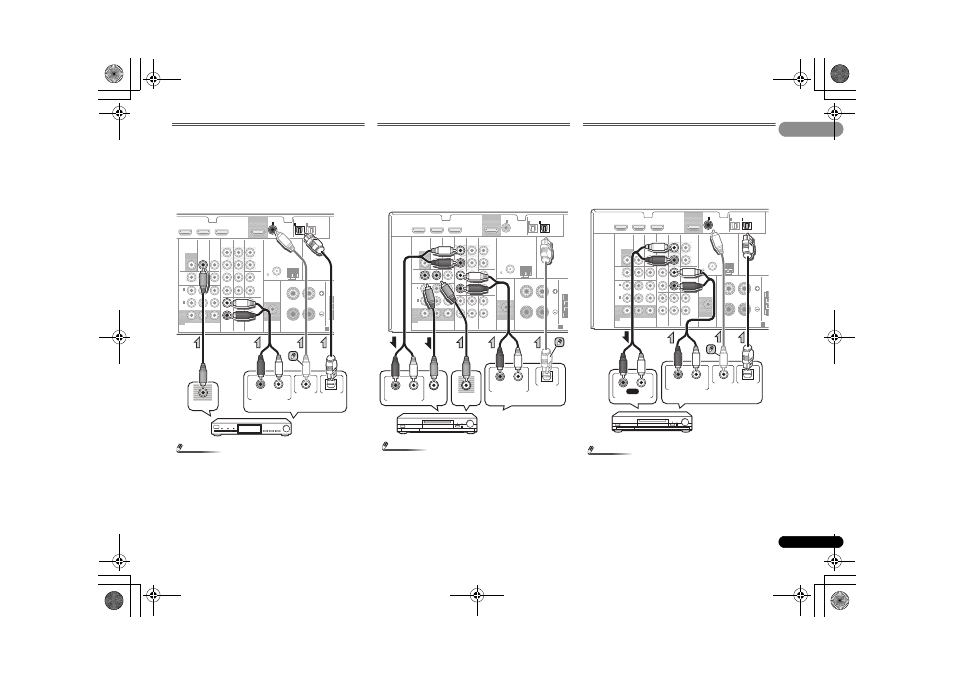

Подключение спутникового ресивера или
другой цифровой приставки
Спутниковые и кабельные ресиверы, а также цифровые радио
ресиверы являются примерами так называемых «приставок».
• Если приставка или видеокомпонент также имеют выход
HDMI или выход компонентного видео, его тоже можно
подключить. Подробнее см. раздел
Подключение с помощью
HDMI
на стр. 14 или
Использование разъемов
компонентного видео
на стр. 16.
Примечание
• Для прослушивания аудио с компонента-источника,
подключенного к этому ресиверу с помощью
коаксиального кабеля, прежде всего, переключитесь на
TV/SAT
, затем нажмите кнопку
SIGNAL SEL
, чтобы
выбрать аудиосигнал
C1
(КОАКСИАЛЬНЫЙ1) (см.
Выбор входного аудиосигнала на стр. 18).
Подключение рекордера HDD/DVD, рекордера
Blu-ray Disc и других источников видеосигнала
Данный ресивер имеет аудио и видео входы и выходы, пригодные
для подключения аналоговых или цифровых видео рекордеров,
включая рекордеры HDD/DVD и рекордеры Blu-ray Disc.
• Только сигналы, которые подводятся к разъему VIDEO IN,
могут выводиться с разъема VIDEO OUT.
• Аудиосигналы, которые подводятся через цифровой терминал,
будут выводиться с аналогового терминала.
Примечание
• Для прослушивания аудио с компонента-источника,
подключенного к этому ресиверу с помощью оптического
кабеля, прежде всего, переключитесь на вход
DVR/BDR
,
затем нажмите кнопку
SIGNAL SEL
, чтобы выбрать
аудиосигнал
O2
(ОПТИЧЕСКИЙ2) (см. Выбор входного
аудиосигнала на стр. 18).
Подключение других аудиокомпонентов
Количество и тип соединений зависит от типа подключаемого
компонента. Для подключения проигрывателей CD-R, MD, DAT,
кассетного магнитофона или других аудиокомпонентов
выполняйте действия, описанные ниже.
• Учтите, что необходимо подключить цифровые компоненты к
гнездам аналогового аудио, если требуется выполнить запись
с цифровых компонентов (например, минидиска) на
аналоговые компоненты или наоборот.
Примечание
• Для прослушивания аудио с проигрывателя компакт-
дисков, подключенного к этому ресиверу с помощью
коаксиального кабеля, прежде всего, переключитесь на
вход
CD-R
, затем нажмите кнопку
SIGNAL SEL
, чтобы
выбрать аудиосигнал
C1
(КОАКСИАЛЬНЫЙ1) (см.
Выбор входного аудиосигнала на стр. 18).
