02
14
Ru
02
Подключение телевизора и компонентов воспроизведения

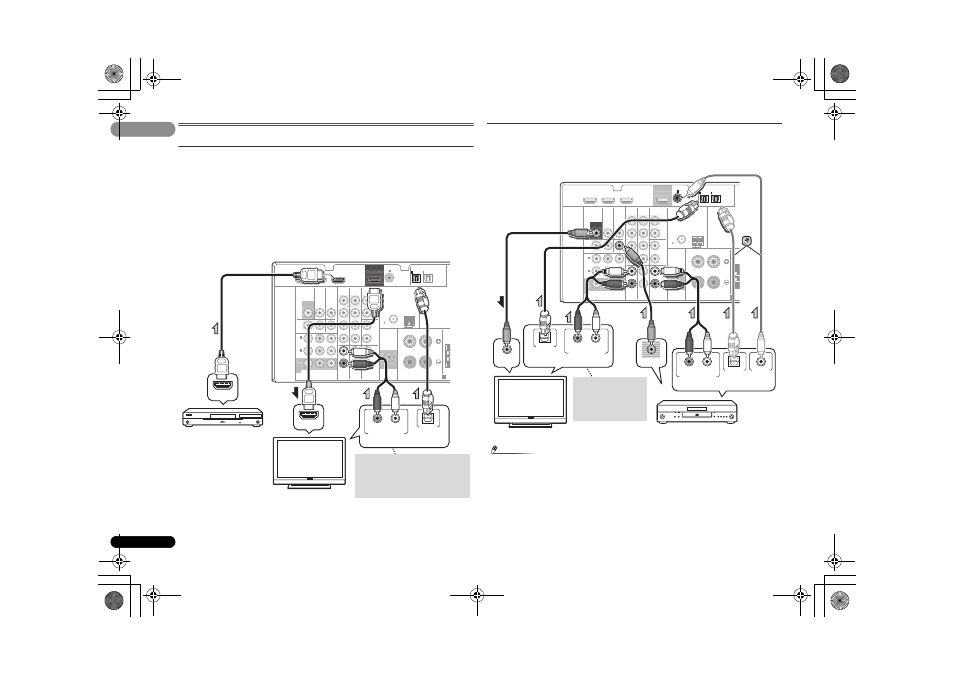

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc, и др.),
его можно подключить к данному ресиверу с помощью имеющегося в продаже кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control с HDMI, можно
использовать обычные функции Control с HDMI (см.
Функция Управление с HDMI
на стр. 29).
• Следующее подключение/настройка требуется для прослушивания звучания телевизора через
ресивер.
-
Если телевизор не поддерживает функцию возвратного аудиоканала через HDMI, подключите
ресивер и телевизор через аудиокабели (как показано).
-
Если телевизор поддерживает функцию возвратного аудиоканала через HDMI, звук с телевизора
вводится в ресивер через терминал HDMI, поэтому нет необходимости подсоединять
аудиокабель. В таком случае, установите параметр ARC в HDMI SET на ON (см.
HDMI Setup
на стр. 29).
Подключение компонента без разъема HDMI
На данном рисунке показаны подключения телевизора и проигрывателя DVD (или другого
компонента воспроизведения) без разъема HDMI к ресиверу.
• Если и телевизор, и проигрыватель имеют разъемы компонентного видео, их тоже можно
подключить. Подробнее см. раздел
Использование разъемов компонентного видео
на стр. 16.
Примечание
• Для прослушивания аудио с проигрывателя DVD, подключенного к этому ресиверу с
помощью оптического или коаксиального кабеля, прежде всего, переключитесь на вход
DVD
, затем нажмите кнопку
SIGNAL SEL
, чтобы выбрать аудиосигнал
O2
(ОПТИЧЕСКИЙ2) или
C1
(КОАКСИАЛЬНЫЙ1) (см. Выбор входного аудиосигнала на
стр. 18).
VIDEO
MONITOR
OUT
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE SURR BACK
L
R
PRE OUT
(Single)
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
AM LOOP
FRONT
R
L
CEN
HDMI IN
HDMI OUT
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
Выберите один
Телевизор,
совместимый с
HDMI/DVI
Совместимый с HDMI/
DVI проигрыватель
дисков Blu-ray
Если телевизор не поддерживает
функцию возвратного аудиоканала
через HDMI, данное подключение
требуется для прослушивания
звучания телевизора через ресивер.
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE SURR BACK
L
R
PRE OUT
(Single)
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
AM LOOP
FRONT
R
L
CENT
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
COAXIAL
VIDEO IN
VIDEO OUT
Выберите один
Телевизор
Проигрыватель DVD
Выберите один
Данное подключение
требуется для
прослушивания звука
телевизора через
ресивер.
