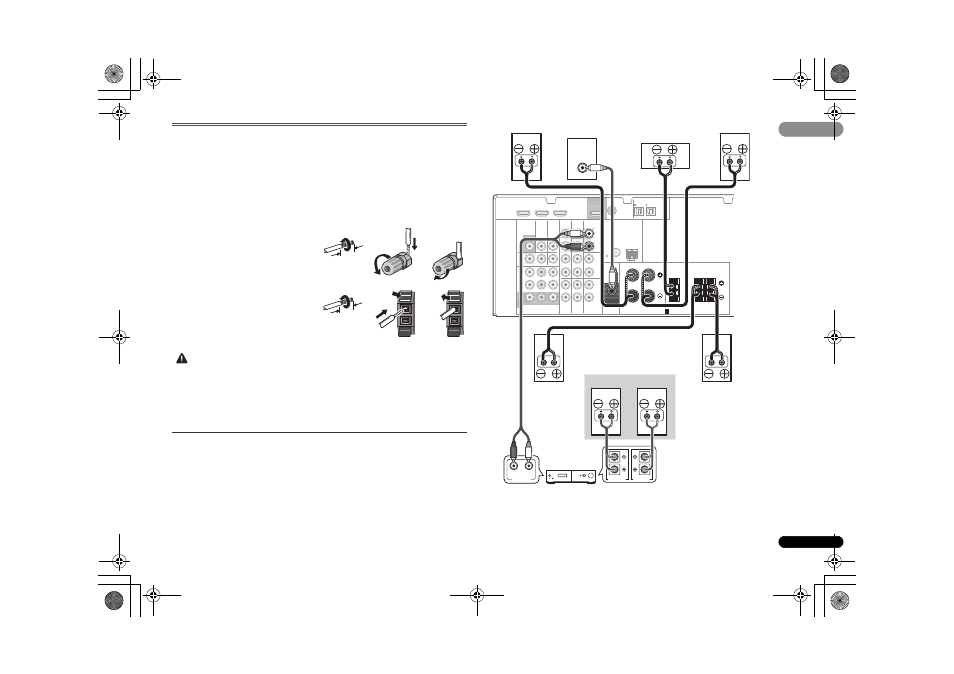

Подключение громкоговорителей
Ресивер может работать с двумя стерео громкоговорителями (передние громкоговорители на
рисунке), тем не менее, рекомендуется использовать по крайней мере три, а полный комплект
обеспечивает наилучшее объемное звучание.
Убедитесь, что правый громкоговоритель подключен к правому (R) разъему, а левый
громкоговоритель – к левому (L) разъему. Также убедитесь, что положительный и отрицательный (+/
–) разъемы ресивера совпадают с соответствующими разъемами громкоговорителей.
Подключайте устройство к сети переменного тока только после завершения всех
соединений.
Подключение проводов
ОСТОРОЖНО
• На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание опасности поражения электрическим током при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к
любым неизолированным деталям.
• Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в
контакт громкоговорителя до конца. Если любой из неизолированных проводов громкоговорителя
коснется задней панели, это может вызвать отключение питания в целях безопасности.
Подключите задние громкоговорители объемного звучания
Подключите выходы PRE OUT SURR BACK на устройстве к дополнительному усилителю, чтобы
добавить тыловой громкоговоритель.
• Для одного громкоговорителя можно также подключать дополнительный усилитель к выходам
PRE OUT заднего тылового канала. В этом случае подключайте усилитель только к левому (L
(Single)) разъему.
Зажимы передних громкоговорителей:
1 Скрутите оголенные жилы провода.
2 Ослабьте зажим контакта и вставьте
оголенный провод.
3 Зажмите контакт.
Зажимы центрального громкоговорителя и
громкоговорителей объемного звучания:
1 Скрутите оголенные жилы провода.
2 Откройте защитные выступы и
вставьте оголенный провод.
3 Отпустите защитные выступы.
