Установка акустической системы
Для наиболее полного использования возможностей объемного звучания ресивера подключите все громкоговорители:
передние, центральный, объемного звучания, задний громкоговоритель объемного звучания, а также низкочастотный
громкоговоритель.
1
И хотя такая схема идеальна, можно выполнить и другие конфигурации: без подключения
низкочастотного или центрального громкоговорителя, или даже без подключения громкоговорителей объемного
звучания. Вообще необходимы только передние громкоговорители (правый и левый). Учтите, что боковые
громкоговорители объемного звучания всегда нужно подключать в паре, однако задний громкоговоритель объемного
звучания может быть подключен отдельно (к терминалу левого заднего громкоговорителя объемного звучания).
Можно использовать громкоговорители с номинальным сопротивлением от 6
Ω до 16 Ω (если предполагается
использование громкоговорителей с сопротивлением менее 8
Ω, см. раздел Изменение сопротивления
громкоговорителей на стр. 72).

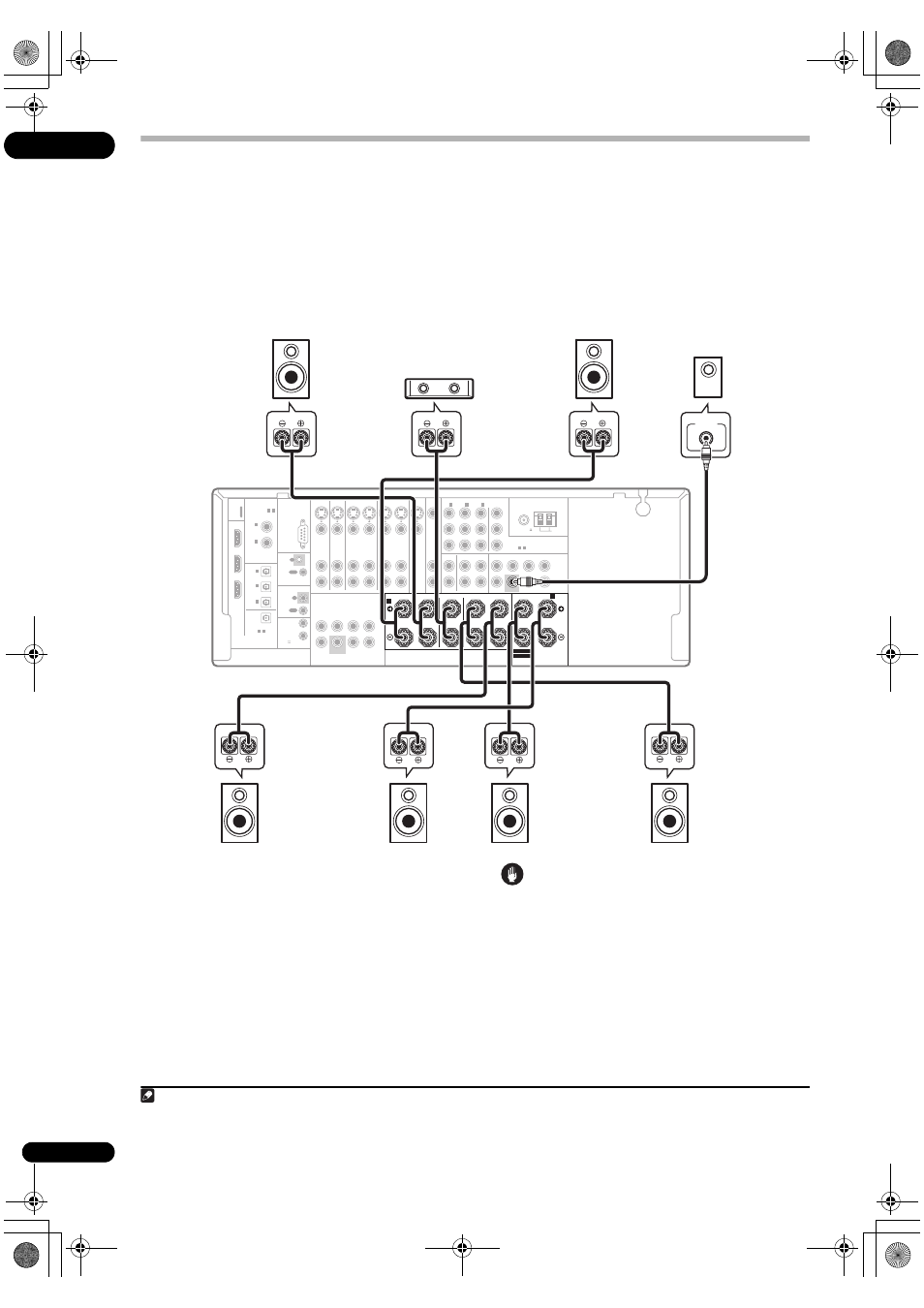

Подключение громкоговорителей
Подсоединение каждого громкоговорителя к ресиверу
предусматривает подключение к положительному (+) и
отрицательному (–) контактам. Убедитесь в том, что они
совпадают с терминалами на самих громкоговорителях.
Предупреждение
• Данные терминалы громкоговорителей содержат
ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание риска электрошока при подключении или
отсоединении кабелей громкоговорителей, перед
прикосновением к любым неизолированным частям,
отсоедините кабель питания.
• Оголенные концы провода громкоговорителя
должны быть обязательно скручены и вставлены в
терминал громкоговорителя до конца. В случае
прикосновения оголенного провода
громкоговорителя к задней панели питание в
качестве меры предосторожности может
отключиться.
Примечание
1 • При использовании только одного заднего громкоговорителя объемного звучания, подключите его к терминалам SURROUND BACK L (Single).
• При использовании 5.1-канальной акустической системы, используйте колонки окружающего звучания для канала окружающего звучания, а не
тылового окружающего звучания.
A
DIGITAL
ASSIGNABLE
ASSIGN-
ABLE
OPTICAL
RS-232C
MULTI CH IN
SPEAKERS
B
CD
CD-R
ANTENNA
PRE OUT
DVD
TV SAT
DVR1
CON-
TROL
IR
ZONE2
1
2
12 V TRIGGER
HDMI
OUT
OUT
BD IN
3
3
1
-
IN
(DVR2)
2
IN
(DVR1)
1
IN
IN
(TV SAT)
1
IN
AUDIO
L
R
L
R
IN
IN
IN
IN
IN
IN
IN
Y
P
B
P
R
IN
OUT
OUT
DVR2
ZONE 2
IN
IN
OUT
MONITOR
OUT
MONITOR
OUT
FM UNBAL 75
COMPONENT VIDEO
OUT
OUT
OUT
OUT
FRONT
CENTER
FRONT
FRONT
CENTER
SURROUND
SURROUND BACK /
R
L
R
L
R
CENTER SURROUND SURROUND BACK
SURROUND SURROUND BACK
(Single)
VIDEO
(DVD)
1
IN
2
IN
3
IN
2
IN
(CD)
OUT
OUT
IN
IN
ASSIGNABLE
3
1
-
AM LOOP
COAXIAL
ASSIGNABLE
2
1
-
S-
VIDEO
L
(Single)
SUBWOOFER
SUBWOOFER
(OUTPUT
12 V TOTAL
50 mA MAX)
SELECTABLE
SEE INSTRUCTION MANUAL
SELECTABLE
VOIR LE MODE D'EMPLOI
SPEAKERS
B
A
FRONT
CENTER
SURROUND
SURROUND BACK /
R
L
R
L
R
SELECTABLE
SEE INSTRUCTION MANUAL
SELECTABLE
VOIR LE MODE D'EMPLOI
L
(Single)
SUBWOOFER
LINE LEVEL
INPUT
Передний
левый
Центр.
Передний
правый
Низкочастотный
громкоговоритель
VSX-1018AH
Левый объемного
звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый объемного
звучания
