Если устройство способно выводить

цифровые аудиосигналы, соедините цифровой
аудиовыход оптического типа

1

рекордера со

входом OPTICAL IN 2 (DVR1).
Для подключения используйте оптический кабель.

2

• Для второго рекордера используйте входы OPTICAL

IN 3 (DVR2).

Использование компонентных
видеогнезд

По сравнению с композитным видео или S-Video
компонентное видео обеспечивает значительно более
высокое качество изображения. Также можно
воспользоваться преимуществами видео с прогрессивной
разверткой (если, источник сигнала и телевизор
поддерживают этот формат), что обеспечивает очень
устойчивое изображение без мерцания. Узнать,
поддерживает ли ваше оборудование видео с
прогрессивной разверткой, можно в документации к
телевизору и компоненту-источнику видеосигнала.

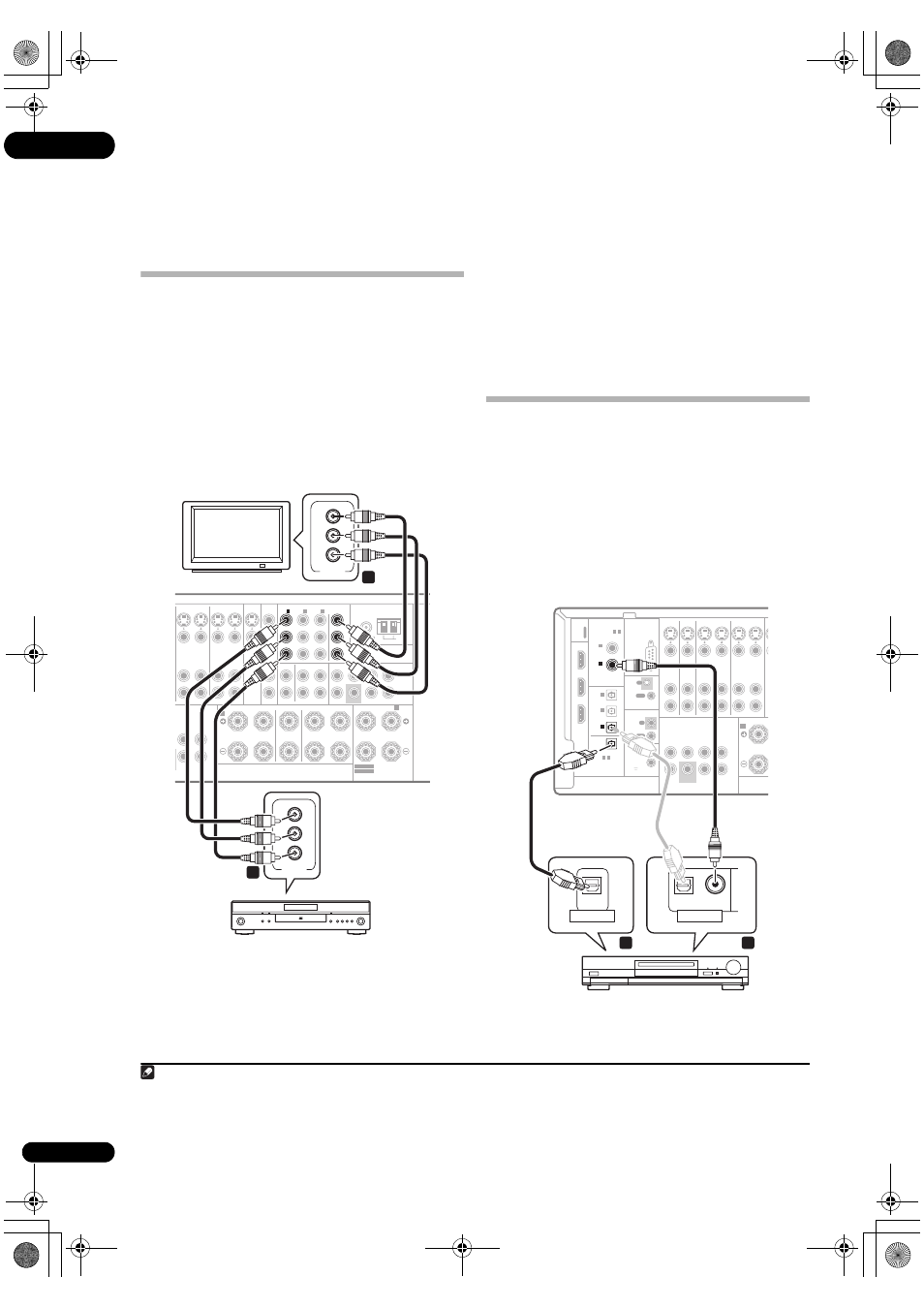

1

Соедините выходы компонентного видео

источника с набором входов ASSIGNABLE
COMPONENT VIDEO.
Установите соединение при помощи тройного
видеокабеля компонентного видео.

• Поскольку их можно назначать, не важно, какие

видеовходы компонентов используются для каких
источников. После завершения подключения всего
оборудования, потребуется назначить компонентные
видеовходы—см. раздел Меню Input Setup на стр. 65.

2

Подключите гнезда COMPONENT VIDEO

MONITOR OUT

со входами компонентного видео

телевизора или монитора.
Для соединения используйте тройной видеокабель
компонентного видео.

Подключение цифровых
аудиоисточников

Ресивер оснащен цифровыми входами и выходами, что
позволяет подключать к нему цифровые
аудиокомпоненты как для воспроизведения, так и для
создания цифровых записей.
Большинство аналоговых компонентов также имеют
возможность аналогового подключения. Если их тоже
необходимо подключить, см. раздел Подключение
аналоговых аудиоисточников
на стр. 19.

Примечание

1 • Для записи следует подключить аналоговые аудиокабели (цифровое подключение предназначено только для воспроизведения).

• Если используемый видеокомпонент не имеет цифрового аудиовыхода, данный шаг можно пропустить.

2 Если на рекордере имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к рекордеру (см. также раздел Меню Input
Setup
на стр. 65).

SELECTABLE

SEE INSTRUCTION MANUAL

SELECTABLE

VOIR LE MODE D'EMPLOI

L
(Single)

SUBWOOFER

A

TI CH IN

SPEAKERS

B

CD

CD-R

ANTENNA

PRE OUT

DVR1

IN

IN

IN

Y

P

B

P

R

IN

OUT

OUT

DVR2

ZONE 2

IN

IN

OUT

MONITOR

OUT

MONITOR

OUT

FM UNBAL 75

COMPONENT VIDEO

OUT

OUT

OUT

OUT

FRONT

CENTER

FRONT

CENTER

SURROUND

SURROUND BACK /

R

L

R

L

R

SURROUND SURROUND BACK

SURROUND SURROUND BACK

(Single)

1

IN

2

IN

3

IN

ASSIGNABLE

3

1

-

AM LOOP

Y

MONITOR

OUT

COMPONENT VIDEO

1

IN

Y

P

B

P

R

Y

P

B

P

R

COMPONENT

VIDEO

Y

P

B

P

R

COMPONENT

VIDEO

2

1

VSX-1018AH

Телевизор

Проигрыватель DVD

A

DIGITAL

ASSIGNABLE

ASSIGN-

ABLE

OPTICAL

RS-232C

MULTI CH IN

SPEAKERS

DVD

TV SAT

DVR1

CON-
TROL

IR

ZONE2

1

2

12 V TRIGGER

HDMI

OUT

OUT

BD IN

3

3

1

-

IN

(DVR2)

2

IN

(DVR1)

1

IN

IN

(TV SAT)

1

IN

AUDIO

L

R

L

R

IN

IN

IN

IN

IN

IN

OUT

OUT

DVR2

IN

IN

OUT

MO

OUT

FRONT

F

R

CENTER SURROUND SURROUND BACK

VIDEO

(DVD)

2

IN

(CD)

OUT

OUT

IN

IN

COAXIAL

ASSIGNABLE

2

1

-

(OUTPUT
12 V TOTAL
50 mA MAX)

S-
VIDEO

SUBWOOFER

OUT

3

IN

(DVR2)

2

IN

(CD)

OPTICAL

COAXIAL

OPTICAL

COAXIAL

DIGITAL OUT

OPTICAL

DIGITAL IN

1

2

VSX-1018AH

CD-R,

MD, DAT,

др.
