Раздел 3:
Подключение оборудования
Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может показаться. На этой
странице описаны компоненты, которыми можно дополнить используемую систему домашнего кинотеатра.

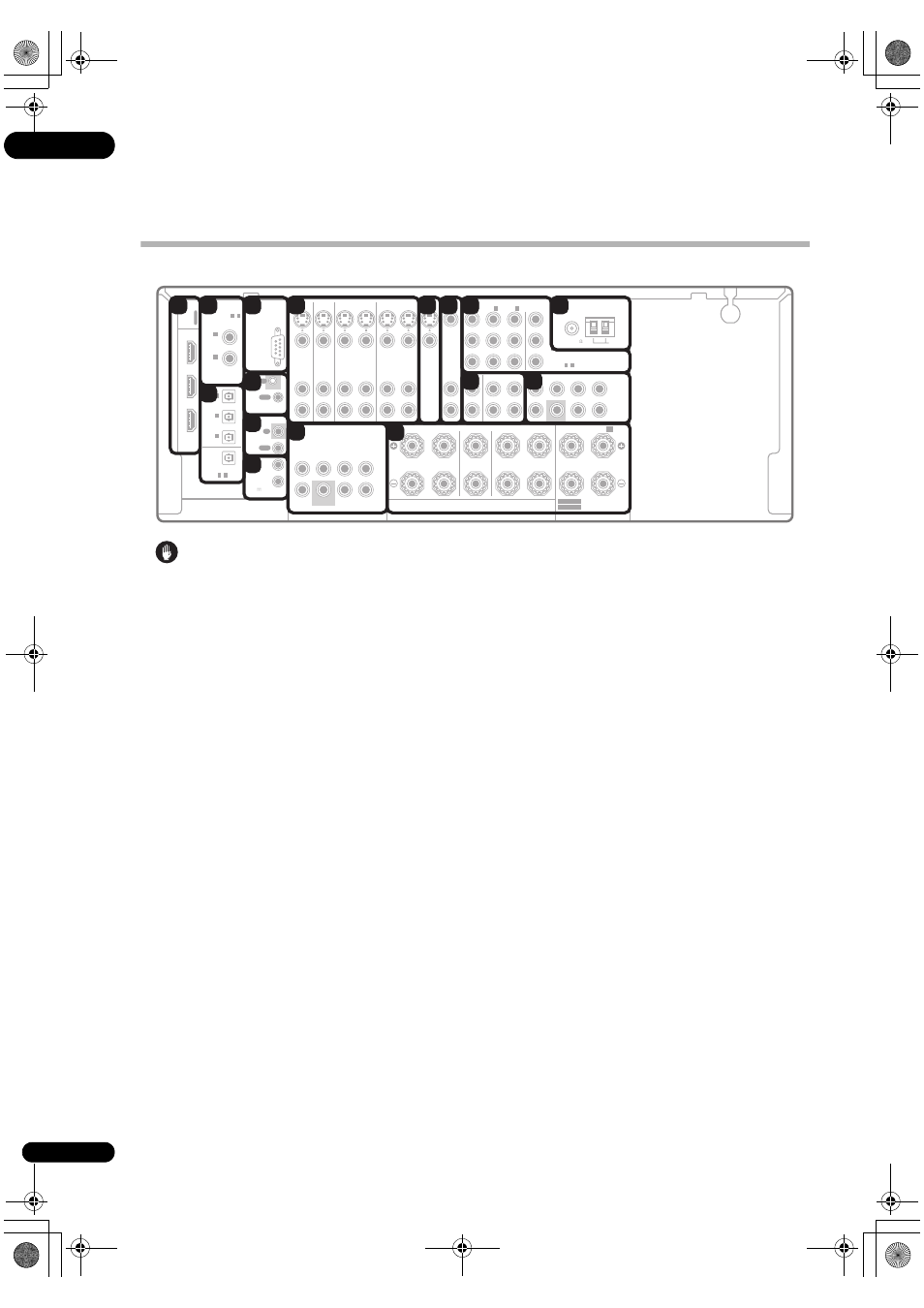

Задняя панель
Предупреждение
• Перед выполнением или изменением подключений,
отключите питание и отсоедините кабель питания от
электророзетки. Включение должно быть последним
шагом.
1
Разъемы HDMI (3 шт.)
Два входа и один выход для высококачественного
соединения аудио-/видео с устройствами,
поддерживающими формат HDMI.
См. раздел Подключение с помощью HDMI на стр. 15.
2
Коаксиальные цифровые аудиовходы (2 шт.)
Используйте для цифровых источников, включая
проигрыватели/рекордеры DVD, ресиверы спутникового
телевидения, проигрыватели CD и тд.
Для получения сведений о назначении входов см.
также раздел Меню Input Setup на стр. 65.
3
Оптический цифровой аудиовыход/вход(ы)
(4
шт.)
Используйте разъем OUT для записи на рекордере CD
или мини-дисков.
См. раздел Подключение цифровых аудиоисточников
на стр. 18.
Используйте разъемы IN для цифровых источников,
включая проигрыватели/рекордеры DVD, ресиверов
спутникового телевидения, проигрывателей CD и т.д.
Для получения сведений о назначении входов см.
также раздел Меню Input Setup на стр. 65.
4
Разъем RS-232C
Используйте для подключения к компьютеру для вывода
в графическом виде при использовании Advanced
MCACC.
См. раздел Подключение компьютера для вывода
Advanced MCACC на стр. 62.
5
Вход/выход управления
Используйте для подключения других компонентов
Pioneer с возможностью управления всеми компонентами
при помощи одного ИК сенсора ДУ.
См. раздел Управление другими компонентами
Pioneer с помощью сенсора данного ресивера на стр. 77.
6
Вход/выход ДУ (MULTI-ZONE)
Используйте для подключения внешнего сенсора ДУ для
использования, например, в установке MULTI-ZONE.
См. раздел Подключение ИК приемника на стр. 59.
7
12
В пусковые гнезда (всего 50 мА макс.) (2 шт.)
Используйте для включения и отключения компонентов
системы в соответствии с функцией приема ресивера.
См. раздел Включение и отключение компонентов с
помощью 12-вольтного пускового устройства на стр. 60.
8
Входы (выходы) аудио-/видеоисточников
(6
шт.)
Используйте для подключения к источникам аудио/
видео, например, проигрывателям/рекордерам DVD,
видеомагнитофонам и т.д. Каждый набор входов имеет
разъемы композитного видео, S-Video и
стереофонического аналогового видео.
См. раздел Подключение рекордера DVD/HDD,
видеомагнитофона и других аудиоисточников на стр. 17.
9
Многоканальные аналоговые аудиовходы
7.1-канальные входы для подключения проигрывателя
DVD с многоканальными аналоговыми выходами.
См. раздел Подключение многоканальных аналоговых
входов на стр. 55.
COAXIAL
ASSIGNABLE
2
1
-
S-
VIDEO
L
(Single)
SUBWOOFER
SUBWOOFER
SELECTABLE
SEE INSTRUCTION MANUAL
SELECTABLE
VOIR LE MODE D'EMPLOI
(OUTPUT
12 V TOTAL
50 mA MAX)
A
DIGITAL
ASSIGNABLE
ASSIGN-
ABLE
OPTICAL
RS-232C
MULTI CH IN
SPEAKERS
B
CD
CD-R
ANTENNA
PRE OUT
DVD
TV SAT
DVR1
CON-
TROL
IR
ZONE2
1
2
12 V TRIGGER
HDMI
OUT
OUT
BD IN
3
3
1
-
IN
(DVR2)
2
IN
(DVR1)
1
IN
IN
(TV SAT)
1
IN
AUDIO
L
R
L
R
IN
IN
IN
IN
IN
IN
IN
Y
P
B
P
R
IN
OUT
OUT
DVR2
ZONE 2
IN
IN
OUT
MONITOR
OUT
MONITOR
OUT
FM UNBAL 75
COMPONENT VIDEO
OUT
OUT
OUT
OUT
FRONT
CENTER
FRONT
FRONT
CENTER
SURROUND
SURROUND BACK /
R
L
R
L
R
CENTER SURROUND SURROUND BACK
SURROUND SURROUND BACK
(Single)
VIDEO
(DVD)
1
IN
2
IN
3
IN
2
IN
(CD)
OUT
OUT
IN
IN
ASSIGNABLE
3
1
-
AM LOOP
1
2
3
4
5
6
7
8
9
10
11 12 13
14
16
15
