03
16
Ru
Подключение телевизора и
проигрывателя дисков DVD

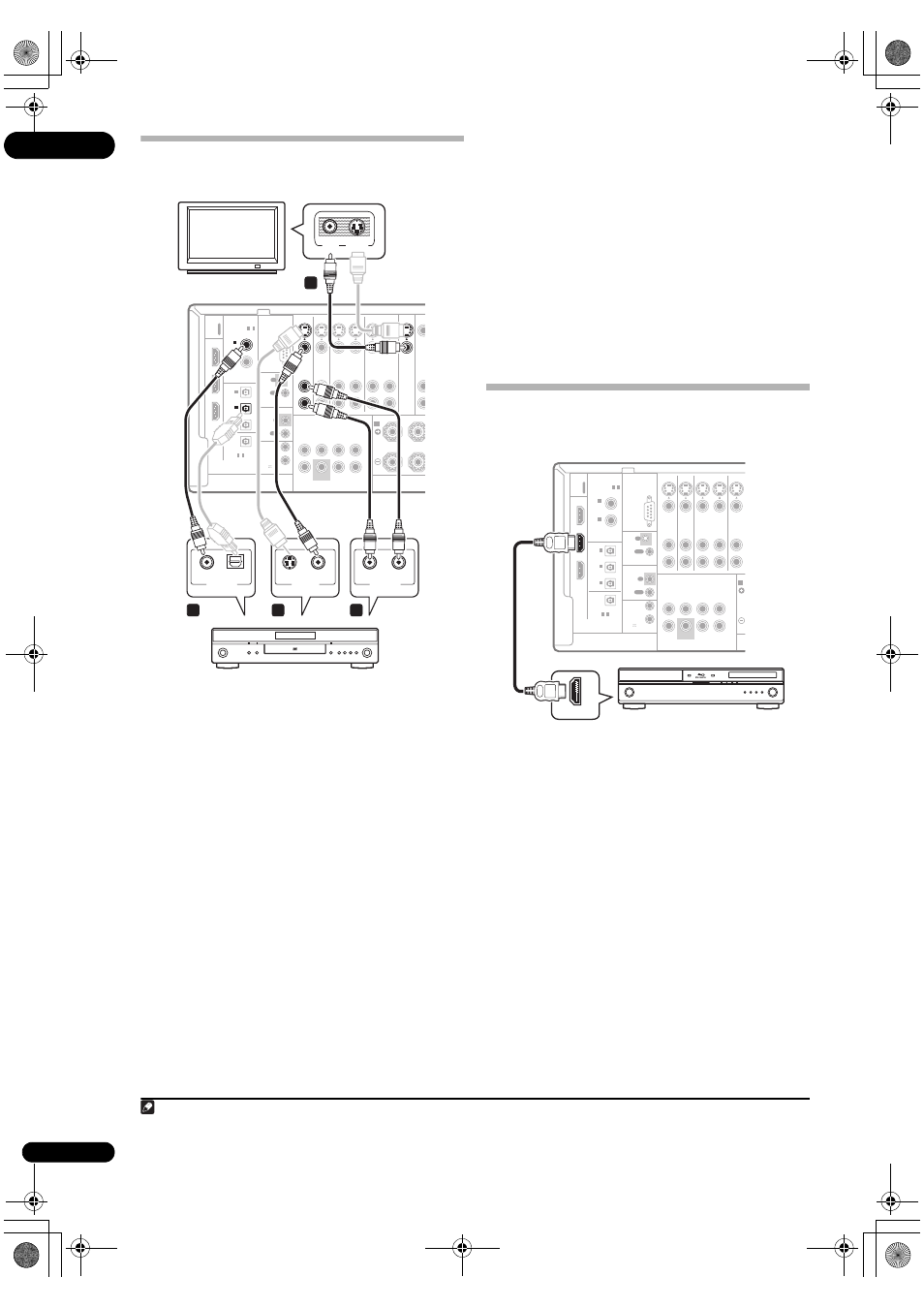

На схеме показана базовая установка данного ресивера с
телевизором и проигрывателем дисков DVD при помощи
соединения S-Video или композитного соединения.
Различные телевизоры и проигрыватели дисков DVD
могут предлагать различные возможности подключения.
Если используемый телевизор/или проигрыватель дисков
DVD имеет компонентные видеовходы и выходы, см.
также раздел Использование компонентных видеогнезд
на стр. 18. Если в используемом проигрывателе дисков
DVD предусмотрены многоканальные аудиовыходы, см.
раздел Подключение многоканальных аналоговых входов
на стр. 55.
1
Подключите видеогнездо MONITOR OUT к
видеовходу телевизора.
Для подключения к композитному видеогнезду,
используйте стандартный видеокабель для RCA/гнездо
звукоснимателя, или для получения высококачественный
видесигналов, подключите к гнезду S-Video через
S-Video кабель.
2
Подключите выход композитного видео или
S-Video
проигрывателя DVD к входу DVD VIDEO
или DVD S-VIDEO.
Подключите с помощью стандартного видеокабеля или
кабеля S-Video.
3
Подключите цифровой аудиовыход
коаксиального типа
1
проигрывателя DVD к входу
COAXIAL IN 1 (DVD)
этого ресивера.
Используйте коаксиальный кабель, предназначенный для
цифровых аудиосигналов.
4
Подключите стереофонические аудиовыходы
на проигрывателе DVD ко входам DVD AUDIO.
Подключите с помощью стереофонического кабеля RCA/
гнездо звукоснимателя.
• Если на используемом проигрывателе дисков DVD
имеются многоканальные видеовыходы, вместо этого
можно использовать их. См. также раздел
Подключение многоканальных аналоговых входов на
стр. 55.
Подключение проигрывателя Blu-ray
дисков
На схеме показана базовая установка данного ресивера с
проигрывателем Blu-ray дисков при помощи соединения
HDMI. Если проигрыватель Blu-ray дисков оборудован
многоканальными аналоговыми аудиовыходами, см.
раздел Подключение многоканальных аналоговых входов
на стр. 55.
•
Подключите выход HDMI на проигрывателе Blu-
ray
дисков к входу BD HDMI.
Подключите с помощью кабеля HDMI.
COAXIAL
ASSIGNABLE
2
1
-
(OUTPUT
12 V TOTAL
50 mA MAX)
SUBWOOFER
S-
VIDEO
A
DIGITAL
ASSIGNABLE
ASSIGN-
ABLE
OPTICAL
RS-232C
MULTI CH IN
SPEAKERS
DVD
TV SAT
DVR1
CON-
TROL
IR
ZONE2
1
2
12 V TRIGGER
HDMI
OUT
OUT
BD IN
3
3
1
-
IN
(DVR2)
2
IN
(DVR1)
1
IN
IN
(TV SAT)
1
IN
AUDIO
L
R
L
R
IN
IN
IN
IN
IN
IN
OUT
OUT
DVR2
ZON
IN
IN
OUT
MONITOR
OUT
OUT
OU
OU
FRONT
FRONT
R
CENTER SURROUND SURROUND BACK
VIDEO
(DVD)
2
IN
(CD)
OUT
OUT
IN
IN
MONITOR
OUT
DVD
AUDIO
L
R
IN
IN
VIDEO
2
IN
(DVR1)
1
IN
(DVD)
S-
VIDEO
OPTICAL
COAXIAL
VIDEO
IN
S-VIDEO
IN
AUDIO L
R
ANALOG OUT
DIGITAL OUT
COAXIAL
OPTICAL
S-VIDEO
VIDEO OUT
3
1
2
4
VSX-1018AH
Телевизор
Проигрыватель DVD
Примечание
1 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с одним из оптических входов ресивера с помощью
оптического кабеля. При настройке ресивера потребуется указать, какой его вход подключен к проигрывателю (см. раздел Меню Input Setup на стр. 65).
COAXIAL
ASSIGNABLE
2
1
-
(OUTPUT
12 V TOTAL
50 mA MAX)
SUBWOOFER
S-
VIDEO
A
DIGITAL
ASSIGNABLE
ASSIGN-
ABLE
OPTICAL
RS-232C
MULTI CH IN
SPEA
DVD
TV SAT
DVR1
CON-
TROL
IR
ZONE2
1
2
12 V TRIGGER
HDMI
OUT
OUT
BD IN
3
3
1
-
IN
(DVR2)
2
IN
(DVR1)
1
IN
IN
(TV SAT)
1
IN
AUDIO
L
R
L
R
IN
IN
IN
IN
IN
IN
OUT
OUT
DVR
OUT
OUT
FRONT
CENTER SURROUND SURROUND BACK
VIDEO
(DVD)
2
IN
(CD)
OUT
OUT
IN
IN
BD IN
HDMI
HDMI OUT
VSX-1018AH
Проигрыватель Blu-ray дисков
