Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI
(с HDCP), его можно подключить к ресиверу с помощью
имеющегося в продаже кабеля HDMI.
1
При помощи подключения HDMI передаются несжатые
цифровые видеосигналы, а также практически любые
виды цифрового звучания, с которыми совместим
компонент, включая DVD-Video, DVD-Audio, SACD,
Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio
(см. ниже информацию об ограничениях), Video CD/
Super VCD, CD и MP3. Для получения дополнительной
информации о совместимости HDMI см. раздел О
преобразователе видеосигнала на стр. 14.

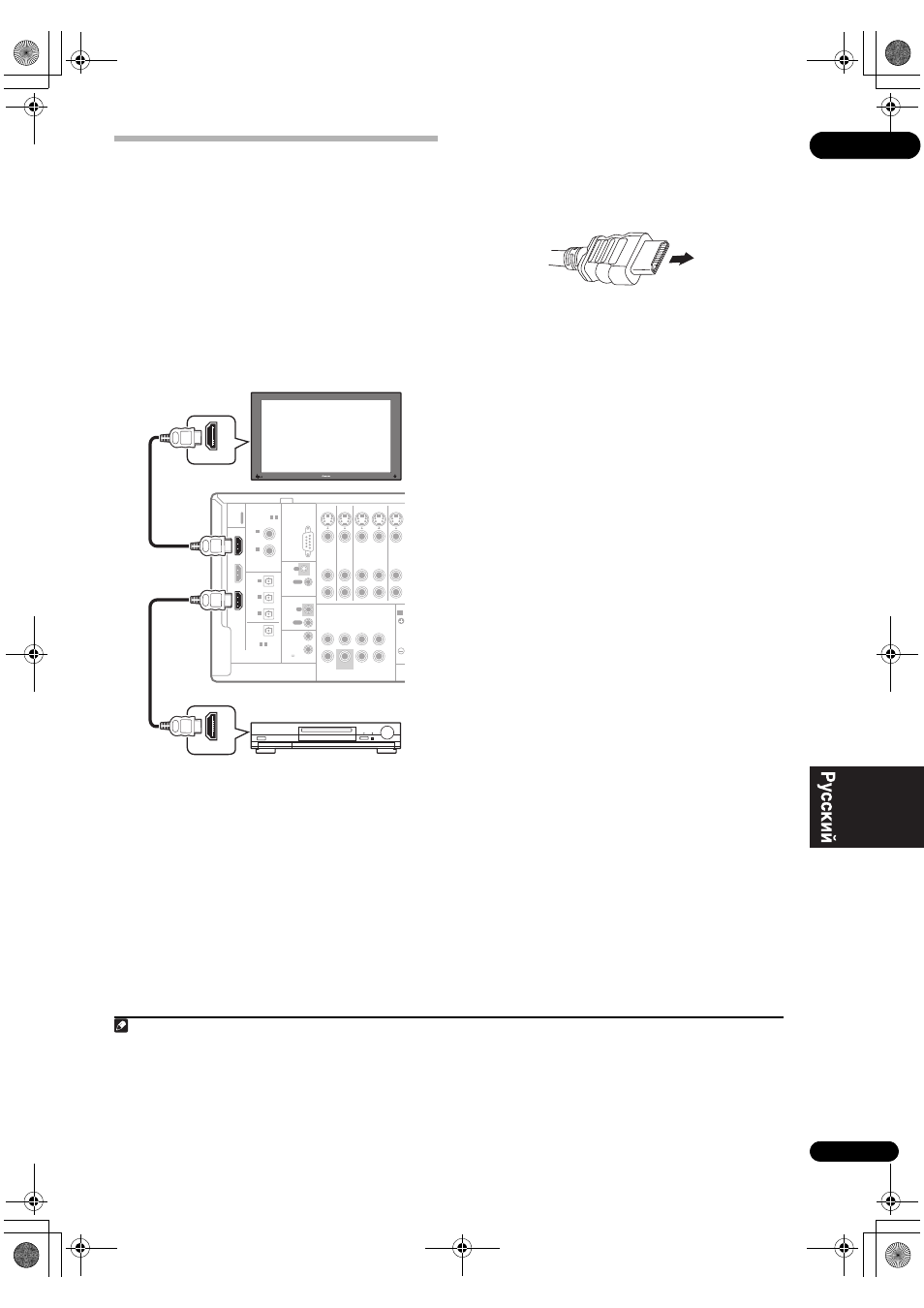

1 Используйте кабель HDMI для подключения
одного из межкомпонентных соединений HDMI IN
данного ресивера к выходу HDMI компонента HDMI.
При подключении компонента HDMI, на передней
панели высвечивается индикатор HDMI.
2 Используйте кабель HDMI для подключения
соединения HDMI OUT этого ресивера с
соединением HDMI совместимого с HDMI монитора.
• При подключении, стрелка на разъеме кабеля должна
быть направлена влево для правильного
выравнивания с разъемом на проигрывателе.
3 С помощью кнопки INPUT SELECT, выберите
вход HDMI.
Данную операцию также можно выполнить с помощью
регулятора INPUT SELECTOR на передней панели, или
повторно нажимая HDMI на пульте ДУ.
• Установите параметр HDMI, как описано в разделе
Настройка аудиоопций на стр. 69 в положение
THROUGH, если необходимо прослушать звук
HDMI, выводимый используемым телевизором или
телевизором с плоским экраном (из этого ресивера
звук не будет слышаться).
• Если видеосигнал не отображается на используемом
телевизоре или телевизоре с плоским экраном,
попробуйте отрегулировать настройки разрешения
используемого компонента или дисплея. Учтите, что
некоторые компоненты (например, игровые
видеоприставки) имеют разрешение, преобразование
которого невозможно. В таком случае, используйте
аналоговое видеоподключение.
• Прослушивание HDMI аудио через разъемы
цифрового выхода ресивера невозможно.
О HDMI
HDMI (High Definition Multimedia Interface – интерфейс
мультимедиа с высоким разрешением) может передавать
видео и аудио через одно цифровое подключение и
предназначен для проигрывателей DVD, цифровых
телевизоров, телевизионных приставок и других аудио/
видеоустройств. HDMI разработан с целью объединения
в одной спецификации технологий HDCP (High
Bandwidth Digital Content Protection – защита
широкополосного цифрового содержимого) и DVI
(Digital Visual Interface – цифровой визуальный
интерфейс). HDCP служит для защиты цифрового
содержимого, передаваемого и принимаемого
совместимыми с DVI дисплеями.
HDMI поддерживает видео стандартного, улучшенного
качества и высокой четкости, а также многоканальное
объемное звучание. Функции HDMI включают несжатое
цифровое видео, один разъем (вместо нескольких кабелей
и соединителей), и связь между аудиовизуальным
источником и аудиовизуальными устройствами как
цифровые телевизоры.
HDMI, логотип HDMI и High-Definition Multimedia
Interface являются торговыми марками или
зарегистрированными торговыми марками HDMI
Licensing LLC.
Примечание
1 • Подключение HDMI допускается только для компонентов, поддерживающих интерфейс DVI и совместимых как с DVI, так и с защитой HDCP. Для
подключения к разъему DVI понадобится отдельный переходник (DVI
HDMI). В то же время через подключение DVI не поддерживает аудиосигналы.
Дополнительные сведения можно получить у продавца оборудования.
• При подключении компонента, несовместимого с HDCP, на дисплее фронтальной панели отображается сообщение HDCP ERROR. Данное сообщение
отображается даже для некоторых компонентов, совместимых с HDCP, но пока нет трудностей в отображении видеоизображения, это не является
неисправностью.
• В зависимости от подключенного компонента, использование подключения DVI может привести к ненадежной передаче сигнала.
• Данный ресивер поддерживает SACD, Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio. Для использования преимуществ данных форматов,
однако, убедитесь, что компонент, подключенный к данному ресиверу, также поддерживает соответствующий формат.
COAXIAL
ASSIGNABLE 2 1 -
S-
VIDEO
SUBWOOFER
(OUTPUT
12 V TOTAL
50 mA MAX)
A
DIGITAL
ASSIGNABLE
ASSIGN-
ABLE
OPTICAL
RS-232C
MULTI CH IN SPEA
DVD TV SAT DVR1
CON-
TROL
IR
ZONE2
1
2
12 V TRIGGER
HDMI
OUT
OUT
BD IN
3
3 1 -
IN
(DVR2)
2 IN
(DVR1)
1 IN
IN
(TV SAT)
1 IN
AUDIO
L
R
L
R
IN IN
IN IN
IN
IN OUT
OUT
DVR
OUT
OUT
FRONT CENTER SURROUND SURROUND BACK
VIDEO
(DVD)
2 IN
(CD)
OUT
OUT
IN
IN
OUT
HDMI
IN
HDMI OUT
HDMI IN
VSX-1018AH
Компонент, оборудованный
HDMI/DVI
Монитор, совместимый с HDMI/
DVI, или телевизор с плоским
